•각 행은 매핑 규칙을 대표합니다. 열 헤더를 클릭하여 행을 분류할 수 있습니다.
•아무 규칙이나 클릭한 다음, 목록 항목 컨트롤을 사용하여 데이터 유형을 설정하거나 사용자정의 데이터를 입력할 수 있습니다.
–각 규칙에서, 네 개의 IFC 데이터 열(속성, 속성 세트, 값 유형, 속성 유형)을 사용하여 고려해야 할 IFC 데이터의 세트를 좁힐 수 있습니다. (이들은 모두 IFC 표준 정의입니다.)

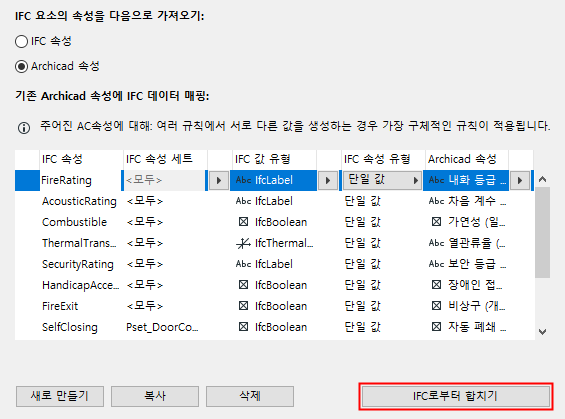

매핑 목록에 IFC 속성을 추가하려면 다음을 수행합니다:
•새로 만들기를 클릭하거나
•IFC에서 합치기를 클릭하고 IFC 파일을 찾습니다. 파일의 IFC 속성이 목록에 추가됩니다.
•신규, 복제 및 삭제 버튼을 사용하여 매핑 규칙을 생성 및 삭제합니다.
세부 정보 및 예시는 다음을 참조: Archicad에서 속성 값 할당하기(IFC 속성 매핑을 토대로)

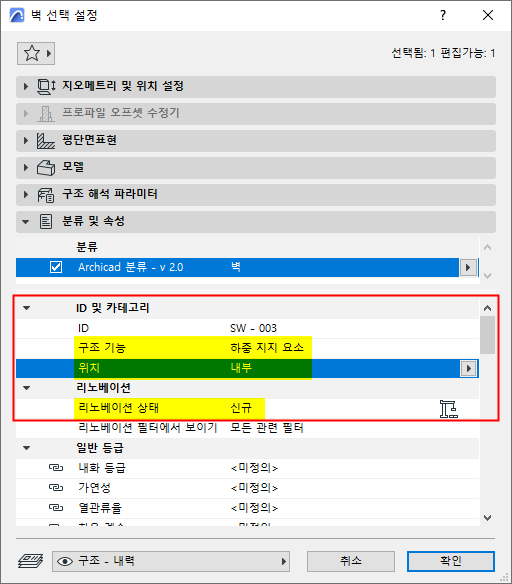

다음 Archicad 카테고리는 가져온 요소의 해당 데이터를 사용합니다. (이들은 Archicad 속성이라기보다는 카테고리입니다.) 이 데이터는 IFC 변환기 설정을 참조하지 않고 자동으로 채워집니다.
•리노베이션 상태
•구조 기능
•위치
매핑 테이블에서 이러한 IFC 값을 모든 Archicad 속성에 수동으로 매핑할 수도 있습니다.

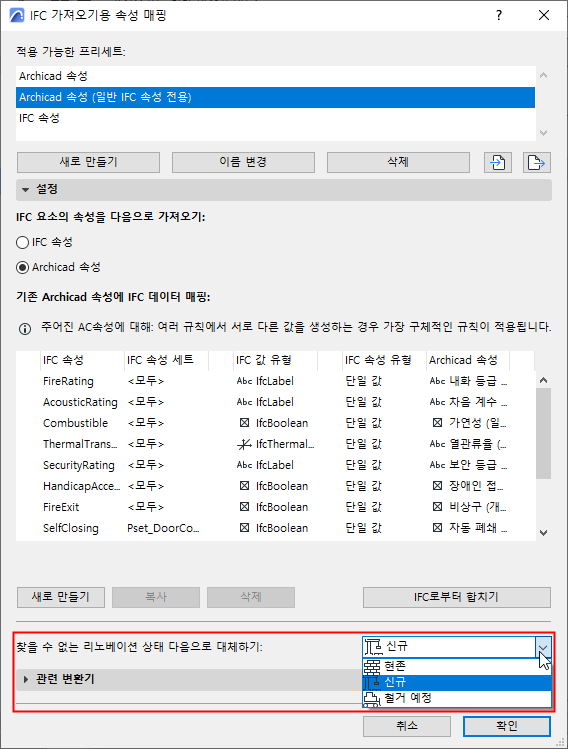

IFC에서 할당된 리노베이션 상태가 없는 가져오기된 요소에 대해 Archicad에서 리노베이션 상태(신규, 기존, 또는 철거됨)를 선택합니다.
참고:
–거의 모든 모델 교환 시나리오에는 리노베이션 상태에 대한 자동 매핑이 없습니다. 그 이유는, IFC2x3 표준은 리노베이션 상태에 대한 표준 형식이 없으며, 따라서 다양한 애플리케이션이 이 데이터를 사용자정의 IFC 속성으로만 내보내기 때문입니다.
–Revit과의 모델 교환에서, Revit 측에서의 IFC 내보내기 및 가져오기가 Archicad와 IFC 모델 교환하기 애드인을 사용하여 실행되는 경우, Archicad “리노베이션 상태" 항목은 Revit의 “단계(Phasing)” 항목으로 매핑됩니다.
