A határozottan kijelölt elemeknél kijelölő fogók (más néven referenciapontok) jelennek meg. Ezek jelölik az elemnek azon pontjait, melyek megfogásával mozgathatja vagy átméretezheti azt.
Megjegyzés: A Kijelölő által kijelölt elemeknél nem jelennek meg kijelölő fogók.
A határozott kijelölés eredményeképpen megjelenő kijelölő pontok helye az elem geometriájának függvénye.
GDL tárgy típusú elemek esetén a kijelölő pontok száma a tárgyhoz meghatározott pontok számától függ.
Bizonyos GDL tárgyakon speciális pontok találhatók, melyek segítségével a tárgy grafikusan szerkeszthető.
Lásd Grafikus szerkesztés szerkeszthető pontokkal.
Kijelölő pont változatok

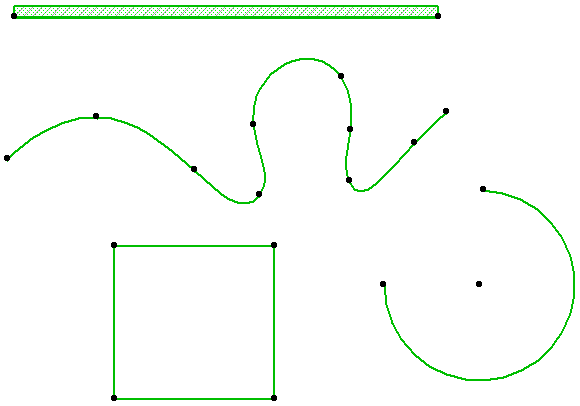

Az egyedülálló elemeknek kicsi tömör pontjai vannak, amelyek alapvetően feketék.
A kijelölő fogók színét a Lehetőség > Munkakörnyezet > Kijelölés és eleminformáció panelen elérhető színválasztóval módosíthatja.

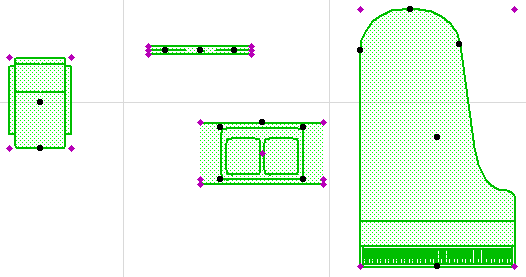

A szerkeszthető kijelölő pontok gyémánt alakúak, és azokon a GDL tárgyakon jelennek meg, amelyeknek a paraméterei grafikusan szerkeszthetők.
További részleteket lásd Grafikus szerkesztés szerkeszthető pontokkal.
A csoportosított elemeknél nagyobb körök jelennek meg. Az egymás után kijelölt csoportok automatikusan eltérő színt kapnak.

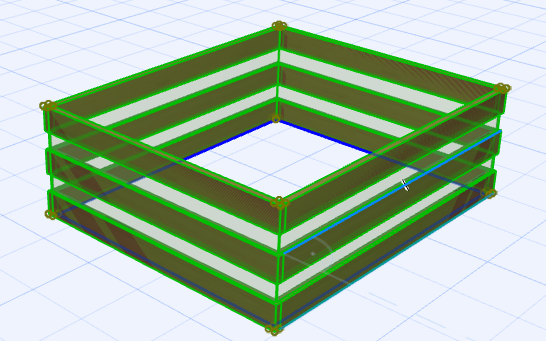

A Kapcsolt modulhoz vagy XREF-hez tartozó elemeket üreges négyzetek jelölik, amelyek színe automatikusan meghatározott.
A zárolt elemek kijelölő pontjai szürkén jelennek meg.
Az elemek négy esetben zároltak (ekkor „zárolt” kijelölő fogók jelennek meg mellettük):
•Az elem zárolt Fólián helyezkedik el.
•Az elem határozottan zárolásra került a Szerkesztés > Elemek zárolása > Zárolás paranccsal.
•Az elemek Kapcsolt modulhoz vagy XREF-hez tartoznak.
A zárolt elemeket mindegyik esetben ki lehet jelölni, de nem lehet őket módosítani. (Erről tájékoztatja a program, ha megkísérli egy zárolt elem módosítását.) Ezen elemek Beállítások párbeszédablakait ki tudja nyitni, de paramétereiket nem változtathatja meg.
