Paraméter
Rövid leírás
Hosszú leírás
Gerenda eltolás
Referenciavonal tengelyének eltolása
A gerenda beállításainál: opcionális eltolás a referencia tengelyhez képest.
Gerenda (szakasz) keresztmetszete
Téglalap, profilos vagy íves
A gerenda keresztmetszetének formája a Gerendabeállítások párbeszédablakban megadottak szerint.
Gerenda dőlésszöge
Megegyezik az általános „Dőlésszög” paraméterrel
Gerenda- (szakasz-) vég felülete
A gerenda két végéhez hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)
Gerenda- (szakasz-) vég területe
A két gerendavég felületének területe
Gerenda áttörésének magassága
A gerendában elhelyezett első áttörés magassága vagy átmérője.
Megegyezik az Áttörés 2. mérete vagy Áttörés átmérője értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál)
Gerenda áttörésének szintje
Az elsőként elhelyezett áttörés középpontja és a gerenda éle közötti távolság
Megegyezik a Helyzet értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál).
Gerenda áttöréseinek száma
Gerenda áttöréseinek összegző száma.
Gerenda áttörésének szélessége
A gerendán elsőként elhelyezett áttörés szélessége
Megegyezik az Áttörés 1. mérete értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál).
Gerenda áttörésének élfelülete
A gerenda áttöréseinek összesített élterülete
Gerenda áttöréseinek területe
Összes áttörés 2D felületeinek összesített területe, a gerenda egyik oldalán számítva.
Gerenda áttöréseinek térfogata
A gerenda összes áttörésének összesített térfogata.
A gerenda szélességének és a lyukak területének szorzata.
Gerenda (szakasz) bal oldalának felülete
A gerenda bal oldalához hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Gerenda (szakasz) bal oldalának területe
A gerenda bal oldalán lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Szélesség
Gerendaszakasz szélessége
Gerenda (szakasz) jobb oldalának felülete
A gerenda jobb oldalához hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Gerenda (szakasz) jobb oldalának területe
A gerenda jobb oldalán lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Gerenda (szakasz) szerkezet típusa
Egyszerű vagy Összetett profil

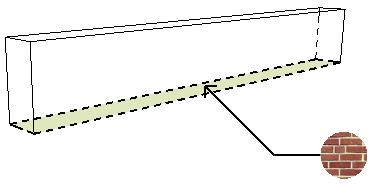

Gerenda (szakasz) alsó felülete
A gerenda alsó rétegéhez hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)

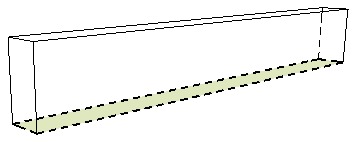

Gerenda (szakasz) alsó oldalának területe
A gerenda alján lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

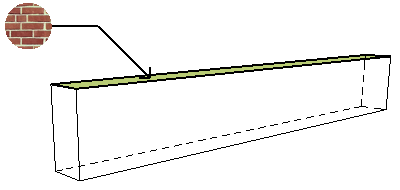

Gerenda (szakasz) felső felülete
A gerenda felső rétegéhez hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)

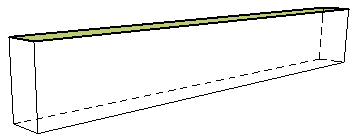

Gerenda (szakasz) felső oldalának területe
A gerenda tetején lévő felület területe
az összes szilárdtest-művelettel és áttöréssel csökkentve.
