Przecięcia elementów w oparciu o priorytet

Migracja z wersji ARCHICAD SE 2013 i wcześniejszej

Znacznie udoskonalona metoda Przecięcia pozwala zachować Priorytet przy przecięciu dla Materiałów budowlanych, obowiązujący dla wszystkich elementów konstrukcyjnych - w tym elementów jednowarstwowych, warstwowych oraz profilowych.

Opcje domyślne migracji: Przecięcia zostały zachowane w “Trybie wcześniejszym”

Po przeniesieniu projektu z jednej z poprzednich wersji do ARCHICADa SE 2020, starszy tryb przecięć elementów zostanie domyślnie włączony, aby zachować wygląd Twojego modelu! Oznacza to, że w przecięciach elementów nie będą widoczne żadne zmiany.

Uwaga: Po utworzeniu nowego pliku z wzorca, pole trybu kompatybilności będzie domyślnie odznaczone, a nowa metoda przecięć będzie aktywna.

W starszym trybie przecięcia automatyczne oparte o priorytety materiałów budowlanych nie działają. Zostaną użyte metody połączeń stosowane we wcześniejszych wersjach. Być może uznasz, że jest to lepszy sposób podczas pracy nad starszym projektem, aby zapewnić, że istniejące przecięcia pozostaną niezmienione.

Tryb kompatybilności ustawia się w menu Opcje > Preferencje Projektu > Kompatybilność.

Pamiętaj, że parametr Materiału budowlanego stosowany jest również w Starszym trybie - jednak połączenia w oparciu o priorytet nie będą dostępne w 3D (poza Ścianami, które będą zachowywały się tak jak w ARCHICADzie 16 i we wcześniejszych wersjach). Również w Starszym trybie nie będą wyświetlone wykończenia przypisane Materiałom budowlanym. Mogą zostać pokazane jedynie wykończenia elementów.

Aby poznać szczegóły na temat jak to pole wpływa na przecięcia innych elementów konstrukcji w trybie historycznym, kliknij przycisk Info w oknie dialogowym.

Po wyłączeniu trybu historycznego, utworzone połączenia, w których elementy nie nachodzą na siebie zostaną wyczyszczone automatycznie. Jednak wszystkie nowo wstawione elementy, których kolizje powstały przy użyciu nowych metod modelowania opisanych powyżej, zostaną wyczyszczone zgodnie z nową logiką. W ten sposób, nawet po przeniesieniu starszych projektów, będzie można skorzystać z nowych funkcji przecięć utrzymując istniejący model w takiej samej postaci.

Jak uruchomić nowe przecięcia w ARCHICADzie SE 2020 (wyłączyć Tryb kompatybilności)

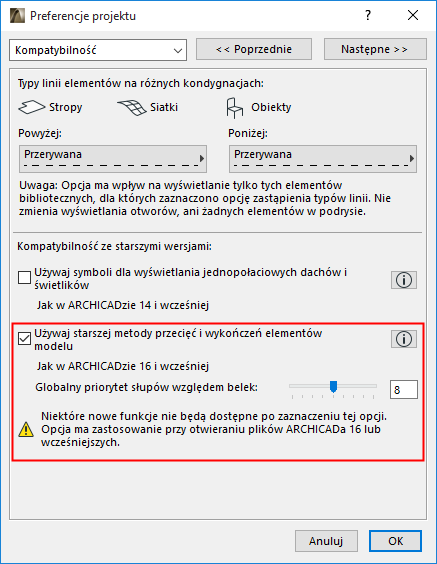

Nową metodę przecięcia wprowadzoną w ARCHICADzie można uruchomić wyłączając “starszą metodę przecięć” w menu Preferencje projektu > Kompatybilność.

Po odznaczeniu tego pola, przecięcia modelu mogą wyglądać inaczej. Zaleca się, aby przejrzeć model, wprowadzić konieczne zmiany geometrii modelu i sprawdzić czy uprzednio stosowane obejścia są nadal potrzebne (np. łaty 2D lub działania na elementach bryłowych).

Istniejące przecięcia, w których nie występuje kolizja elementów geometrycznych zostaną automatycznie oczyszczone. Jeśli chcesz, aby w tych przypadkach obowiązywały automatyczne przecięcia, kilka funkcji pomoże stworzyć kolizje, tym samym umożliwiając zastosowanie metody automatycznych przecięć.

Zobacz Jak uzyskać lepsze przecięcia w przeniesionych projektach.

Wszystkie nowo wstawione elementy, których kolizje powstały przy użyciu nowych metod modelowania zostaną wyczyszczone zgodnie z nową logiką.

Jak uzyskać lepsze przecięcia w przeniesionych projektach

Jeśli przeniosłeś projekt do ARCHICADa SE 2020 i chcesz zastosować logikę nowych przecięć dla modelu pochodzącego ze starszej wersji, zapoznaj się z rozdziałem poniżej, aby techniki i opcje optymalizacji przecięć modelu.

Zobacz Jak zapewnić, aby elementy nachodziły na siebie w celu zapewnienia najlepszego czyszczenia.

Szczegóły - zobacz także Przecięcia elementów.
