Uwaga: Dostępne wyłącznie w pełnej wersji ARCHICADa 23.
Użyj Zastępczych ustawień grafiki, aby zastosować skonfigurowany wygląd (kolor, wypełnienie) do elementów modeli według widoków, tak aby te informacje były widoczne na pierwszy rzut oka.
Na przykład:
•Wyświetlaj elementy w różnych kolorach w zależności od Statusu przebudowy
•Wyświetlaj wszystkie ściany gipsowe na niebiesko
•Podświetl wszystkie elementy o danej izolacyjności akustycznej lub odporności ogniowej
•Podświetl grupę stref należących do jednej grupy (np. strefy nieogrzewane)
•Sprawdź spójność modelu

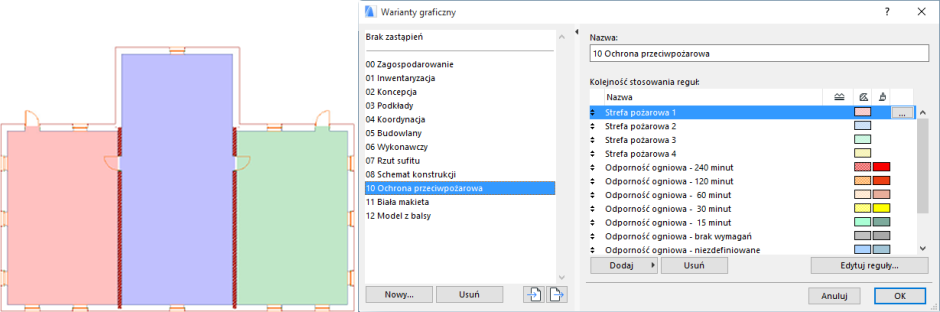

Strefy według Odporności ogniowej
W Metce Info elementu wyszczególnione są reguły zastąpień graficznych, obowiązujące dla tego elementu, jeśli takie istnieją:
Zastąpienie graficzne można przypisać do elementu modelu na dwa sposoby:
•Poprzez Wariant graficzny: Wariant graficzny (Ustawienie widoku) to zbiór reguł zastąpień graficznych zastosowanych w określonej kolejności do elementów, które spełniają kryteria tych reguł.
•Według Etapu przebudowy: Etap Przebudowy (Ustawienie widoku) określa które elementy (według Statusu przebudowy) powinny być wyświetlone z zastąpieniem.
w każdym widoku najpierw stosowane są Reguły Wariantu graficznego. Reguły stosowane przez Etap przebudowy posiadają najniższy priorytet.
Niektóre elementy mogą podlegać kilku regułom: na przykład, “wszystkie ściany gipsowe zostaną zastąpione kolorem niebieskim” i “wszystkie elementy o statusie przebudowy “Nowy” zostaną zastąpione kolorem czerwonym”.
W takim przypadku, dla ściany spełniającej obie reguły następuje zastąpienie kolorem niebieskim, ponieważ najpierw stosowane są zasady Wariantów graficznych.
