Parametr
Krótszy opis
Dłuższy opis

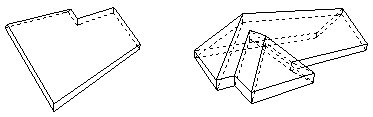

Geometria dachu
Jednopołaciowy, Wielopołaciowy
Geometria dachu

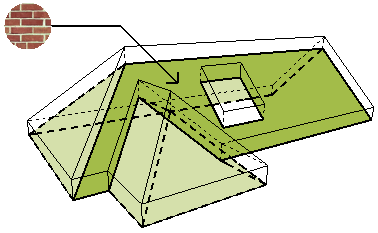

Wykończenie spodu
Nazwa wykończenia przypisanego do dolnej powierzchni dachu.
Przypisz wykończenia w panelu Model w Ustawieniach dachu

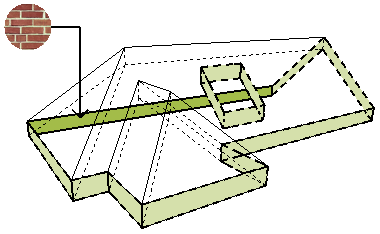

Wykończenie krawędzi
Nazwa wykończenia przypisanego do krawędzi dachu.
Tworzy zestawienie domyślnych wykończeń krawędzi dachu (zgodnie z ustawieniami w Materiałach budowlanych). Brak zestawienia dla dachów złożonych.
Aby utworzyć zestawienie wszystkich wykończeń, wraz z wykończeniami własnymi i wykończeniami elementów złożonych, należy użyć listy typów wykończenia (np. Wszystkie wykończenia).

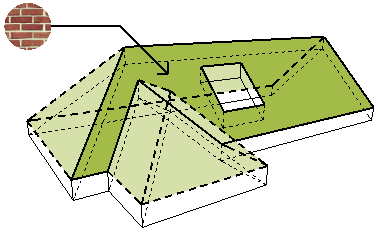

Wykończenie wierzchu
Nazwa wykończenia przypisanego do górnej powierzchni dachu.
Przypisz wykończenia w panelu Model w Ustawieniach dachu

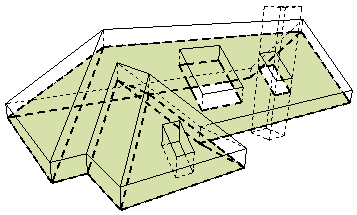

Pomniejszona powierzchnia spodu
Dolna powierzchnia dachu – ten obszar może być uwarunkowany zgodnie z określoną regułą obliczeń.
Warunek: Pomniejsza powierzchnię o otwory, jeśli te przekraczają określoną wielkość. Opcja zdefiniowana w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj powierzchnię dachu…”)
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).

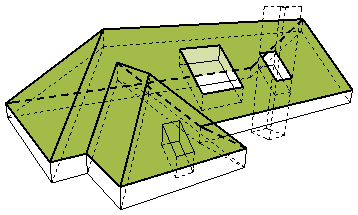

Pomniejszona powierzchnia góry
Górna powierzchnia dachu – może być uwarunkowana zgodnie z określoną regułą obliczeń.
Warunek: Pomniejsza powierzchnię o otwory, jeśli te przekraczają określoną wielkość. Opcja zdefiniowana w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj powierzchnię dachu…”)
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Długość połączenia kopuły
Całkowita długość wszystkich krawędzi, których typ został określony jako „Przejście – Kopuła” w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędź dwóch przylegających do siebie połaci dachu tworzących kąt wypukły.
Długość okapów
Całkowita długość wszystkich krawędzi, których typ został określony jako "Okap" w oknie dialogowym Własnych ustawień krawędzi.
Długość połączenia ze ścianą szczytową
Całkowita długość wszystkich krawędzi, których typ został określony jako "Ściana szczytowa" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj jest to krawędź, która łączy się ze ścianą i pochyla się wzdłuż niej.
Długość kalenicy
Całkowita długość wszystkich krawędzi, których typ został określony jako "Kalenica" w oknie dialogowym Własnych ustawień krawędzi.
Powierzchnia brutto spodu
Powierzchnia spodu dachu, wraz z powierzchnią wszystkich otworów.
Pomniejszona o docięcia. Działania SEO są pominięte

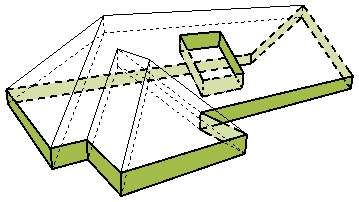

Pole brutto powierzchni krawędzi dachu
Powierzchnia krawędzi dachu, łącznie z powierzchnią wszystkich otworów.
Pomniejszona o docięcia. Działania SEO są pominięte
Powierzchnia brutto góry
Powierzchnia górnej powierzchni dachu, wraz z powierzchnią wszystkich otworów.
Pomniejszona o docięcia. Działania SEO są pominięte
Długość naroży
Całkowita długość wszystkich krawędzi, których typ został określony jako "Narożnik" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj jest to krawędź dwóch sąsiadujących płaszczyzn, tworzących narożnik
Powierzchnia otworów
Całkowita powierzchnia wszystkich otworów w dachu.
Długość połączenia otworu
Całkowita długość wszystkich krawędzi, których typ został określony jako „Przejście – Otwór” w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędź dwóch przylegających do siebie połaci dachu tworzących kąt wklęsły.
Powierzchnia netto spodu
Dolna powierzchnia dachu
Pomniejszona o otwory, docięcia i działania na elementach bryłowych.
Powierzchnia netto krawędzi
Całkowita powierzchnia wszystkich krawędzi dachu
Pomniejszona o otwory, docięcia i działania na elementach bryłowych.

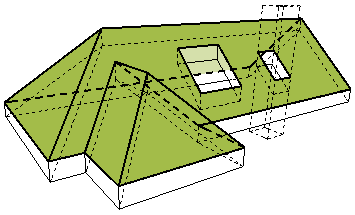

Powierzchnia netto góry
Górna powierzchnia dachu
Pomniejszona o otwory, docięcia i działania na elementach bryłowych.
Liczba otworów
Liczba otworów w dachu
Otwory tworzy się w dachu ręcznie lub są one wycinane przez świetliki wstawiane w dachu.

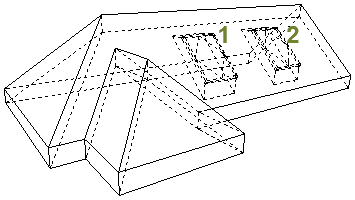

Liczba świetlików
Liczba świetlików wstawionych w dachu.
Powierzchnia otworów
Całkowita powierzchnia wszystkich świetlików wstawionych w dachu.
Długość szczytów
Całkowita długość wszystkich krawędzi, których typ został określony jako "Szczyt" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędź górnej części dachu jednopołaciowego.
Przyrost
Spadek połaci dachowej.
Przyrost określa się w panelu Geometrii i położenia, ale można go dostosować do dowolnej płaszczyzny dachu.
Długość krawężnic
Całkowita długość wszystkich krawędzi, których typ został określony jako "Krawężnica" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędzie dwóch przylegających do siebie krawędzi dachu stykają się tworząc krawężnicę.
Poziom dachu
W przypadku dachu wielopoziomowego, wskazuje poziom dachu, do którego należy dana połać.
Numery poziomów dachu można sprawdzić w panelu Geometria i położenie w Ustawieniach dachu lub Palecie Info.
Długość połączenia ze ścianą boczną
Całkowita długość wszystkich krawędzi, których typ został określony jako "Ściana boczna" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj jest to krawędź dachu łącząca się ze ścianą i biegnąca poziomo wzdłuż ściany.
Grubość dachu
Grubość dachu, mierzona równolegle do powierzchni odniesienia.
Grubość można skonfigurować w panelu Geometria i położenie w Ustawieniach dachu lub Palecie Info. (Może być wyświetlona jako miara prostopadła lub pionowa).

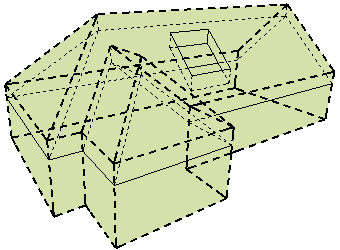

Bryła docinania
Według linii odniesienia lub Według obrysu
Określana w panelu Modelu w Ustawieniach dachu.
Określa geometrię bryły docinania, która działa na inne elementy docięte tym dachem.
Długość koszy
Całkowita długość wszystkich krawędzi, których typ został określony jako "Kosz" w oknie dialogowym Własnych ustawień krawędzi.
Wysokość okapu
Grubość dachu, mierzona pionowo do powierzchni odniesienia.
Grubość określana jest w panelu Geometria i położenie w Ustawieniach dachu lub w Palecie info (może być wyświetlona jako miara pozioma lub pionowa).
