Parametr
Krótszy opis
Dłuższy opis

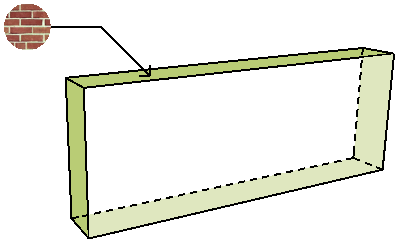

Wykończenie krawędzi
Nazwa wykończenia przypisanego do krawędzi ściany.
Tworzy zestawienie domyślnych wykończeń krawędzi ściany (zgodnie z ustawieniami w Materiałach budowlanych). Brak zestawienia dla ścian warstwowych.
Aby utworzyć zestawienie wszystkich wykończeń, wraz z wykończeniami własnymi i wykończeniami elementów złożonych, należy użyć listy typów wykończenia (np. Wszystkie wykończenia).
Kąt nachylenia wewnątrz
Kąt nachylenia ściany od strony ukośnej do wewnątrz.
Kąt nachylenia na zewnątrz
Kąt nachylenia ściany od strony ukośnej do zewnątrz.
Podobnie jak ogólny parametr „Kąt nachylenia”
Geometria ściany
Prosta, Trapezowa lub Wielokątna.
Grubość warstwy pustki ściany
Grubość warstwy ściany, której struktura została określona jako „Pustka powietrzna”
Pustka powietrzna zdefiniowana jest w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień.
Analityczna powierzchnia otworów po stronie wewnętrznej
Powierzchnia wszystkich otworów w Ścianie (okien, drzwi, pustych otworów) po wewnętrznej stronie ściany.
Obliczenie powierzchni na podstawie otworu spowodowanego wycięciem otworów GDL ze ściany.
Analityczna powierzchnia otworów po stronie zewnętrznej
Powierzchnia wszystkich otworów w Ścianie (okien, drzwi, pustych otworów) po zewnętrznej stronie ściany.
Obliczenie powierzchni na podstawie otworu spowodowanego wycięciem otworów GDL ze ściany.
Analityczna objętość otworów w ścianie
Objętość wszystkich otworów w ścianie (okien, drzwi, pustych otworów).
Obliczenie objętości na podstawie otworu, wynikające z wycięcia otworów GDL ze ściany.
Bez uwzględnienia działań SEO.

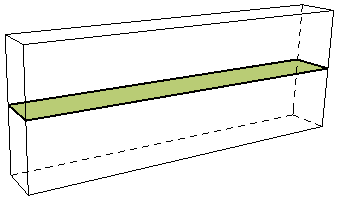

Pole powierzchni ściany
Powierzchnia poziomego przekroju elementu ściany wyświetlanego na Rzucie.
Powierzchnia może różnić się w zależności od ustawień Rzutu (np. Tylko Przekrój lub Rzut i Pozawidokowe)
Przekroje ścian nie mają wpływu na wartość obwodu.
Łączna długość drzwi w ścianie
Suma szerokości nominalnych (zgodnie z konfiguracją w Ustawieniach drzwi) wszystkich drzwi wstawionych w ścianie.
Łączna długość okien w ścianie
Suma szerokości nominalnych (zgodnie z konfiguracją w Ustawieniach okien) wszystkich okien wstawionych w ścianie.
Pomniejszona długość ściany po stronie wewnętrznej
Długość ściany wzdłuż strony wewnętrznej – może zależeć od zdefiniowanej reguły obliczeń.
Warunek: Odjęto długość wszystkich otworów przekraczających daną długość, zgodnie ze wskazaniem w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj długość ściany…”).
Pomniejszona długość ściany po stronie zewnętrznej
Długość ściany wzdłuż strony wewnętrznej – może zależeć od zdefiniowanej reguły obliczeń.
Warunek: Odjęto długość wszystkich otworów przekraczających daną długość, zgodnie ze wskazaniem w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj długość ściany…”).
Pomniejszona powierzchnia po stronie wewnętrznej
Powierzchnia ściany wzdłuż jej strony wewnętrznej – może zależeć od zdefiniowanej reguły obliczeń.
Warunek: Odjęto powierzchnię wszystkich otworów przekraczających daną powierzchnię, zgodnie ze wskazaniem w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj powierzchnię ściany…”).
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Pomniejszona powierzchnia po stronie zewnętrznej
Powierzchnia ściany wzdłuż jej strony zewnętrznej – może zależeć od zdefiniowanej reguły obliczeń.
Warunek: Odjęto powierzchnię wszystkich otworów przekraczających daną powierzchnię, zgodnie ze wskazaniem w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj powierzchnię ściany…”).
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Pomniejszona objętość warstwy ściany po stronie wewnętrznej
Objętość warstwy ściany wzdłuż jej strony wewnętrznej – może zależeć od zdefiniowanej reguły obliczeń.
Warunek: odejmuje objętość wszystkich otworów przekraczających daną wielkość, zgodnie ze wskazaniem w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj objętość ściany…”).
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Pomniejszona objętość warstwy ściany po stronie zewnętrznej
Objętość warstwy ściany wzdłuż jej strony zewnętrznej – może zależeć od zdefiniowanej reguły obliczeń.
Warunek: odejmuje objętość wszystkich otworów przekraczających daną wielkość, zgodnie ze wskazaniem w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj objętość ściany…”).
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Grubość końcowa ściany
Grubość końcowa ściany trapezowej.
Druga grubość, przypisana w Ustawieniach ściany do ściany trapezowej.
Powierzchnia brutto ściany po stronie wewnętrznej
Powierzchnia brutto ściany po stronie wewnętrznej - w tym powierzchnia wszelkich otworów.
Pomniejszona o docięcia. Działania SEO są pominięte.
Powierzchnia brutto ściany po stronie zewnętrznej
Powierzchnia brutto ściany po stronie zewnętrznej - w tym powierzchnia wszelkich otworów.
Pomniejszona o docięcia. Działania SEO są pominięte.
Wykończenie powierzchni wewnętrznej
Nazwa powierzchni przypisanej do wewnętrznej powierzchni ściany.
Długość linii odniesienia
Długość linii odniesienia ściany.
Długość ściany w osi
Długość ściany mierzona od krańca do krańca, wzdłuż linii środkowej Ściany.
Długość ściany po wewnętrznej stronie.
Długość ściany mierzona od krańca do krańca, wzdłuż powierzchni wewnętrznej Ściany.
Długość ściany po stronie zewnętrznej
Długość ściany mierzona od krańca do krańca, wzdłuż powierzchni zewnętrznej Ściany.
Maksymalna wysokość ściany
Wysokość ściany w najwyższym punkcie.
Uwzględniono docięcia dachu.
Docięcia i działania na elementach bryłowych zostaną pominięte.
Maksymalna wysokość warstwy ściany po stronie wewnętrznej
Wysokość warstwy ściany w najwyższym jej punkcie, na wewnętrznej powierzchni ściany.
Uwzględniono docięcia dachu.
Docięcia i działania na elementach bryłowych zostaną pominięte.
Maksymalna wysokość warstwy ściany po stronie zewnętrznej
Wysokość warstwy ściany w najwyższym jej punkcie, na zewnętrznej powierzchni ściany.
Uwzględniono docięcia dachu.
Docięcia i działania na elementach bryłowych zostaną pominięte.
Minimalna wysokość warstwy ściany po stronie wewnętrznej
Wysokość warstwy ściany w najniższym jej punkcie, na wewnętrznej powierzchni ściany.
Uwzględniono docięcia dachu.
Docięcia i działania na elementach bryłowych zostaną pominięte.
Minimalna wysokość warstwy ściany po stronie zewnętrznej
Wysokość warstwy ściany w najniższym jej punkcie, na zewnętrznej powierzchni ściany.
Uwzględniono docięcia dachu.
Docięcia i działania na elementach bryłowych zostaną pominięte.

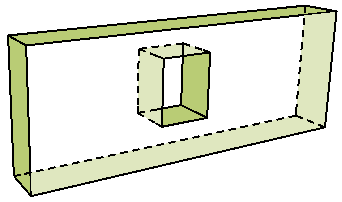

Powierzchnia netto krawędzi
Suma powierzchni wszystkich krawędzi ścian. Pomniejszona o docięcia i działania na elementach bryłowych.
Powierzchnia netto po stronie wewnętrznej
Powierzchnia ściany po stronie wewnętrznej
Pomniejszona o otwory i działania na elementach bryłowych.
Powierzchnia netto po stronie zewnętrznej
Powierzchnia ściany po stronie zewnętrznej
Pomniejszona o otwory i działania na elementach bryłowych.
Liczba przecinających się słupów
Liczba słupów przecinających ścianę
Liczba drzwi w ścianie
Liczba elementów drzwiowych w ścianie
Liczba otworów (liczba pustych otworów)
Liczba pustych otworów w ścianie
Liczba okien w ścianie
Liczba elementów okiennych w ścianie
Wykończenie na zewnątrz
Nazwa powierzchni przypisanej do zewnętrznej powierzchni ściany.
Położenie linii odniesienia
Zgodnie z ustawieniami Ścian (Na zewnątrz, Wewnątrz lub Centrowanie).
Dla ścian warstwowych: dostępne również ustawienia Na zewnątrz rdzenia, Wewnątrz rdzenia lub Środek rdzenia.

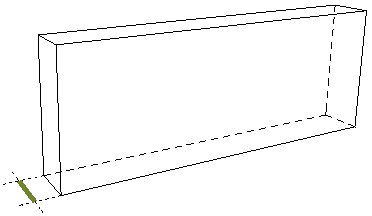

Grubość ściany (Przestarzały)
Przestarzały. Zobacz pole Grubość ogólna.
Grubość warstwy po stronie wewnętrznej
Dla ścian warstwowych: Grubość warstwy po wewnętrznej stronie ściany.
Grubość każdej warstwy można określić w menu Opcje > Atrybuty Elementów > Struktury warstwowe.
Grubość warstwy po stronie zewnętrznej
Dla ścian warstwowych: Grubość warstwy po zewnętrznej stronie ściany.
Grubość każdej warstwy można określić w menu Opcje > Atrybuty Elementów > Struktury warstwowe.
Objętość warstwy ściany po stronie wewnętrznej
Objętość netto warstwy po wewnętrznej stronie ściany.
Odjęto objętość istniejących otworów w warstwie
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Objętość warstwy ściany po stronie zewnętrznej
Objętość netto warstwy po zewnętrznej stronie ściany.
Odjęto objętość istniejących otworów w warstwie
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Rodzaj nachylenia ścian
Prosta, Pochyła lub Dwustronnie pochyła
Zgodnie z ustawieniami w Ustawieniach ściany, w panelu Geometria i położenie
