Parametr
Krótszy opis
Dłuższy opis
Wymiary przejścia
(Dotyczy tylko drzwi.) Szerokość i wysokość przejść, określone w oknie dialogowym Ustawień drzwi (na stronie Własne parametry, Wymiary nominalne i Tolerancje).
Grubość ramy
Grubość ramy, zgodnie z ustawieniem w Ustawieniach okna (strona Własne parametry, ramy i skrzydła).
Wymiary skrzydła
(Dotyczy tylko drzwi.) Szerokość i wysokość skrzydła, określone w Ustawieniach drzwi (na stronie Własne parametry, Wymiary nominalne i Tolerancje).
Rozmiar nominalny W x H
Wyświetla wymiary takie jak “Wysokość x Szerokość”.
Parametry Wysokość i Szerokość „Ustawione jako nominalne” w oknie dialogowym Ustawień (na stronie Własne parametry, Wymiary nominalne i Tolerancje).
Rozmiar nominalny W x H x T
Wyświetla wymiary takie jak “Wysokość x Szerokość x Grubość ściany”.
Wysokość i Szerokość „Ustawione jako nominalne” w oknie dialogowym Ustawień otworów (na stronie Własne parametry, Wymiary nominalne i Tolerancje) oraz grubość ściany, w której znajdują się okna/drzwi. (Taka sama jak objętość nominalna otworu okna/drzwi).
Nominalna wysokość otworu okna/drzwi po stronie węgarka
Wysokość otworu w ścianie, pomniejszona o nadproże i parapet węgarka.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Nominalna wysokość otworu okna/drzwi po przeciwnej stronie do węgarka
Wysokość otworu w ścianie, pomniejszona o nadproże i parapet węgarka.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Nominalna powierzchnia otworu okna/drzwi po stronie węgarka
Wysokość pomiędzy progiem a nadprożem x szerokość pomiędzy bocznymi węgarkami.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Nominalna powierzchnia otworu okna/drzwi po stronie przeciwnej do węgarka
Wysokość otworu w ścianie x szerokość otworu w ścianie.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Nominalna szerokość otworu okna/drzwi po stronie węgarka
Szerokość otworu w ścianie, pomniejszona o boczne framugi węgarka.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Nominalna szerokość otworu okna/drzwi po przeciwnej stronie do węgarka
Szerokość otworu w ścianie.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Orientacja drzwi/okna
L oznacza lewą stronę, P prawą.
Kierunek, w którym otwierają się drzwi lub okno. Kierunek również wskazuje linia otworu na Rzucie.

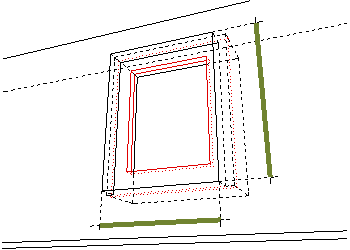

Wymiary między węgarkami
Szerokość i wysokość okna.
Wysokość i Szerokość zdefiniowane dla Wymiarów między węgarkami, w oknie dialogowym Ustawień drzwi/okien (na stronie Własne parametry, Wymiary nominalne i Tolerancje)
Wartość dla nadproża/parapetu
Odległość od nadproża (lub od parapetu) do podstawy ściany (lub bieżącej kondygnacji), zgodnie z ustawieniem użytkownika.
Wartość nadproża lub parapetu jest taka, jak określono w panelu Podgląd i położenie w oknie dialogowym Ustawienia.
Wymiary zestawu
Szerokość i wysokość zestawu drzwi/okien, zgodnie z konfiguracją w oknie dialogowym Ustawienia.
“Zestaw” to profil drzwi/okien; jest to wartość równa otworowi w ścianie minus wartość tolerancji.
Widok od strony węgarka
Widok drzwi/okna od strony węgarka.
Widok od strony przeciwległej do węgarka
Widok drzwi/okna od strony przeciwnej do węgarka.
Wysokość węgarka nadprożowego okna/drzwi po stronie węgarka od poziomu kondygnacji
Odległość od podstawy ściany do nadproża.
Zdefiniowana jako suma wysokości progu plus wysokość drzwi/okna, z uwzględnieniem geometrii węgarka.
Wysokość węgarka nadprożowego okna/drzwi po przeciwnej stronie do węgarka od poziomu kondygnacji
Odległość od podstawy ściany do nadproża po przeciwnej stronie do węgarka.
Zdefiniowana jako suma wysokości progu plus wysokość drzwi/okna, z uwzględnieniem geometrii węgarka.
Nominalna wysokość węgarka nadprożowego okna/drzwi od poziomu kondygnacji
Odległość od podstawy ściany do parapetu, z uwzględnieniem geometrii węgarka. Zdefiniowana jako suma wysokości progu plus wysokość drzwi/okna, z uwzględnieniem geometrii węgarka.
Nominalna wysokość parapetu/progu okna/drzwi
Odległość od podstawy ściany do górnej części parapetu. Obejmuje wartość parapetu plus wysokość parapetu (jeśli jest zamontowany) węgarka.
Wysokość otworu okna/drzwi po stronie węgarka
Wysokość otworu w ścianie, pomniejszona o nadproże i parapet węgarka.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Wysokość otworu okna/drzwi po przeciwnej stronie do węgarka
Wysokość otworu w ścianie.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Powierzchnia nominalna otworu okna/drzwi
Wysokość otworu w ścianie x szerokość otworu w ścianie.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Objętość nominalna otworu okna/drzwi
Objętość, obliczona jako “Wysokość x szerokość x Grubość ściany”.
Są to parametry wysokości i szerokości otworu określone jako “nominalne” w oknie dialogowym Ustawień otworu, oraz grubość ściany, w której umieszczono otwór. (Taka sama jak objętość nominalna otworu okna/drzwi).
Powierzchnia otworu okna/drzwi po stronie węgarka
Wysokość pomiędzy progiem a nadprożem x szerokość pomiędzy bocznymi węgarkami.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Powierzchnia otworu okna/drzwi po przeciwnej stronie do węgarka
Wysokość otworu w ścianie x szerokość otworu w ścianie.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Szerokość otworu okna/drzwi po stronie węgarka
Szerokość otworu w ścianie, pomniejszona o boczne framugi węgarka.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.
Szerokość otworu okna/drzwi po przeciwnej stronie do węgarka
Szerokość otworu w ścianie.
Dotyczy otworów z biblioteki ARCHICADa 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

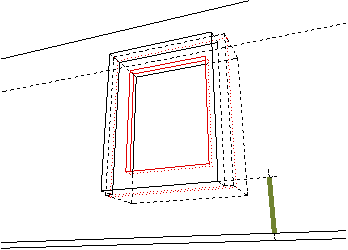

Wysokość parapetu/progu po stronie węgarka okna/drzwi
Odległość od podstawy ściany do progu, z uwzględnieniem głębokości framugi progu węgarka.
Wysokość parapetu/progu po przeciwnej stronie do węgarka okna/drzwi
Odległość od podstawy ściany do progu, niezależnie od głębokości framugi progu węgarka.
Struktura ściany drzwi/okna
Nazwa materiału budowlanego lub profilu ściany, w której wstawione zostały drzwi/okna.
Grubość ściany drzwi/okna
Grubość ściany, w którą wstawiane są drzwi/okno
Wymiary otworu w ścianie
“Otwór w ścianie” to otwór wycięty w ścianie obejmujący wymiary zestawu (ramy) oraz wartości tolerancji.
