Az ARCHICAD-ben, mint minden koordináta-rendszerben, egy origóhoz képest lehet megadni a koordinátaértéket. Az Origó helye minden esetben a (0, 0) értéket veszi fel.
Az ARCHICAD háromféle koordináta-rendszer kezdőpontot ismer.

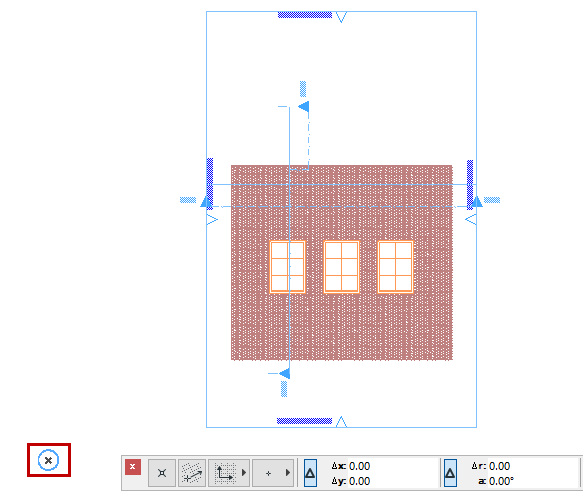

A Terv origó, melynek helye a terv egész élete során változatlan marad. A koordináta-rendszer X-szel jelölt terv origója az alaprajzi ablak bal alsó sarkához közel helyezkedik el, ha az alapértelmezett sablon alapértelmezett nézetét használjuk. (A Koordináták paletta (0, 0) formátumban jeleníti meg a koordinátákat.)
Az Alaprajz és más 2D nézetekben az origót mindig félkövér X jelzi.

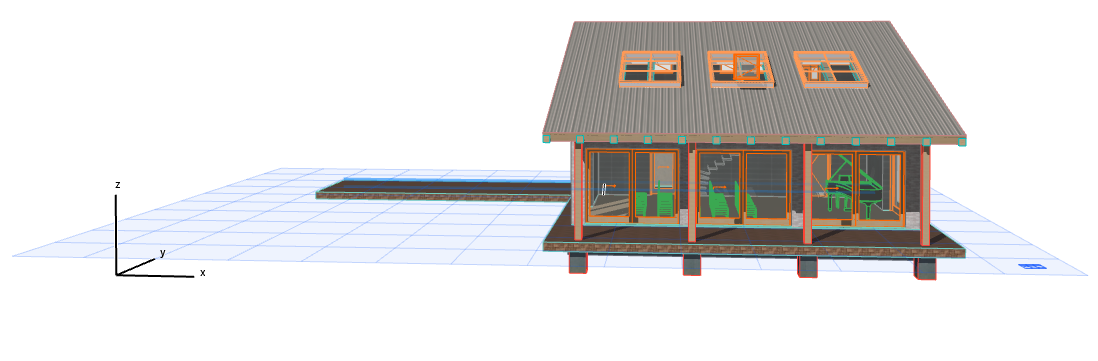

3D nézetekben az origókat és ezek X, Y és Z tengelyeit félkövér fekete vonalak jelzik.

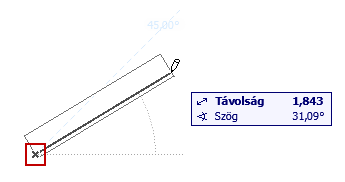

A bevitel megkezdésekor automatikusan megjelenik a Szerkesztési origó. Ez egy ideiglenes origó, amely „x” jelként jelenik meg a rajzolási és szerkesztési műveletek alatt.
Alapértelmezés szerint a Követőben a koordináták kiindulópontja a Szerkesztési origó, így relatív koordinátákról beszélünk.

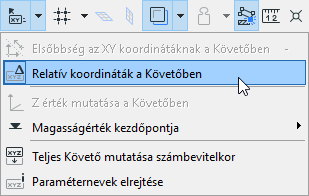

Megjegyzés: A Relatív koordináták a Követőben beállítást a Szokásos eszköztár Követő menüjében be- vagy kikapcsolhatja.
Felhasználói origó

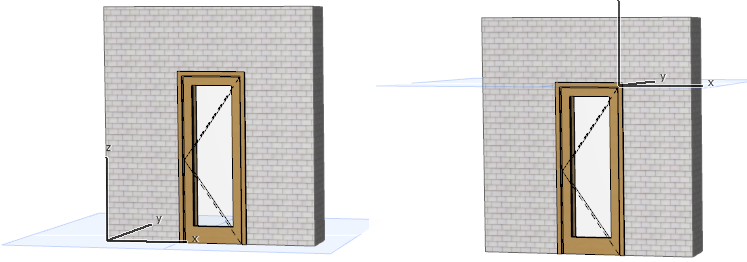

Alapértelmezés szerint a Felhasználói origó egybeesik a Terv origóval. A Felhasználói origó bárhová áthelyezhető, ezzel lehetővé téve „a nulla pont újradefiniálását”.
A Felhasználói origó áthelyezése három módon lehetséges:
•Tetszőleges elemcsomópontnál: nyomja meg az Alt + Shift (Mac-en: Opt + Shift) billentyűkombinációt.
•Tervablak tetszőleges pontján: Kattintson a Felhasználói origó áthelyezése gombra a szokásos eszköztárban (vagy a Koordináták palettán), majd kattintson az ablak egy tetszőleges pontjára. Az Origó rögtön ide helyeződik.
Lásd még: Szerkesztősík 3D ablakban.
•Illesztési referenciapont használata Felhasználói origóként:
Ha segédvonalat használ a bevitelkor, a Felhasználói origó automatikusan áthelyeződik a legközelebbi illesztési referenciapontra. Megjelenik egy kék színű, ideiglenes "X” jel, amely az aktuális bevitel Felhasználói origóját jelöli.
Megjegyzés: Ha manuálisan helyezte át a felhasználói origót, az illesztési referencia nem viselkedik Felhasználói origóként.
Felhasználói origó visszahelyezése az alapértelmezett helyzetbe
Ha a felhasználói origót vissza kívánja helyezni a Terv origóhoz, kattintson kétszer a Felhasználói origó gombra a szokásos eszköztárban.
