Függönyfal grafikus módosítása

Nem elérhető az ARCHICAD STAR(T) Edition 2021-ben

Egy elhelyezett függönyfal grafikus szerkesztéséhez jelölje ki azt metszetben vagy a 3D ablakban, és használja a helyi paletta parancsait. Ezek megegyeznek a falak grafikus szerkesztésének parancsaival. (Lehet, hogy bizonyos parancsok nem érhetők el minden ablaktípusban.)

Magasság/kihúzási hossz nyújtása

Ha megváltoztatjuk a függönyfal magasságát, akkor vastagsága változatlan marad, de a dőlésszöge módosul. A függönyfal referenciavonala helyben marad.

Ferde magasság nyújtása

A függönyfal annak síkja mentén lesz megnyújtva; dőlésszöge változatlan marad.

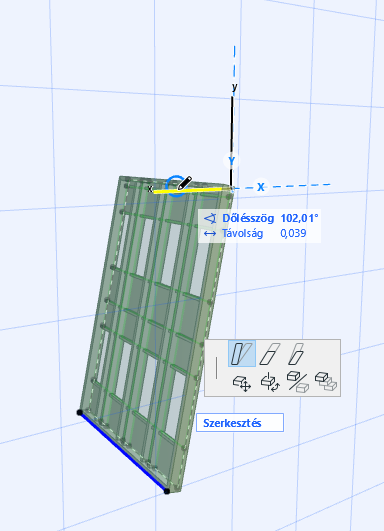

Szög módosítása

A Követő mezői mutatják az új dőlésszöget, valamint a függönyfal éle által megtett vízszintes távolságot. A függönyfal meg van döntve a referenciavonala körül.

Egy másik grafikus lehetőség a függönyfal szabad elforgatása, ami 3D, Metszet/Homlokzat típusú ablakokban érhető el.

Függönyfal referenciavonalának szerkesztése

Jelölje ki a függönyfalat, majd a szerkesztéshez kattintson a referenciavonalra.

Csak akkor jelölheti ki és szerkesztheti a referenciavonalat, ha az a modellnézetre merőleges síkban van.

(Függönyfal szerkesztő módban ellenőrizze, hogy a séma láthatósága BE van-e kapcsolva, mert a referenciavonal a séma része.)

A referenciavonal szerkesztésével megváltozik a függönyfal alapfelületének a formája. (A hálóvonalak, a határvonal, a panelek és keretek is megfelelően módosulnak.)

A függönyfal referenciavonalhoz viszonyított tájolásának megfordításához használja az Infótábla Átfordítás parancsát.
