További függönyfal határvonal hozzáadása

Nem elérhető az ARCHICAD STAR(T) Edition 2021-ben

Egyetlen függönyfal több határvonalat is tartalmazhat. Ennek előnye, hogy több külön felület vagy szakasz hozható létre egyetlen függönyfalon belül, mindegyikhez azonos sémát használva.

1.Rajzoljon egy egyenes függönyfalat valamelyik felületen a szokásos módszerekkel.

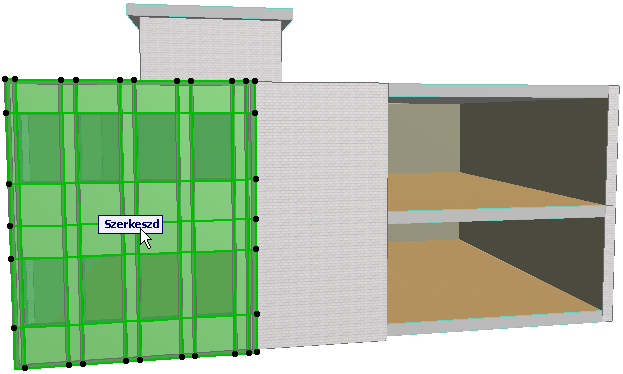

2.Jelölje ki a függönyfalat, és váltson Szerkesztő módra. Ellenőrizze, hogy BE van-e kapcsolva a környezet megjelenítése.

3.Jelölje ki a Rendszerséma eszközt, és a Határvonal beviteli módot.

Ezután kattintson a függönyfalnak arra a szegmensére, amelyen rajzolni kíván.

4.Kezdje el megrajzolni az új határvonalat. A rajz a pillanatnyilag szerkesztett függönyfal alapfelületén készül.

Megjegyzés: Mivel a függönyfalak alapfelülete egy vagy több irányban végtelen lehet, mindig van „hely” korlátlan mennyiségű új határvonal megrajzolására, miközben végig ugyanazt az eredeti  függönyfalat szerkeszti.

5.Próbáljon szerkeszteni egy kijelölt hálóvonalat vagy szerkessze a panelmintát. Figyelje meg, hogy a program a függönyfal mindkét „elemét” összehangoltan kezeli, mivel ezek egyetlen alapfelületre és egyetlen sémára épülnek.
