Általános szabályként a lépcső fordulótípusa (Pihenő vagy Húzás) a Lépcső beállításoknál adható meg további beállításokkal együtt. A program minden fordulóba – bármely két lépcsőkar-szakasz közé – lehelyezi a kijelölt fordulótípust (azaz minden pontra, amelyet kattintással kijelöl a lépcső alapvonalának rajzolásakor).
Így az összes forduló ugyanazokkal a beállításokkal rendelkezik. A lehelyezett lépcső esetén minden fordulótípus külön-külön szabható testre.
Lásd Lépcső fordulótípusának módosítása, lentebb.
A forduló típusának megadása a Lépcső beállításoknál
Válassza ki a teljes lépcsőre érvényes fordulótípust a Lépcső beállításoknál vagy az Infótáblán.
•Automatikus pihenő
•Húzott, egyforma szögekkel
•Húzott, egyforma belépésekkel
Megjegyzés: Az ARCHICAD amerikai változatában a „Belépések” a „Runs” nevet kapták.
Az egyes típusok speciális beállításainak módosításához kattintson az előugró ablakra. Az egyes fordulótípusok különböző beállításokkal rendelkeznek:
Pihenő: Fordulótípus beállításai
Húzás egyenlő szögekkel: Fordulótípus beállításai

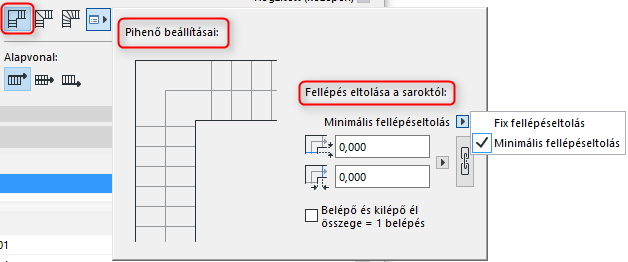

Pihenő: Fordulótípus beállításai
•Állítsa be a pihenő saroktól számított eltolását (az első és hátsó élre vonatkozóan is).
•Az eltolás lehet állandó vagy minimális. (Ha a Minimális lehetőséget választja, a programnak lesz némi mozgástere az eltolás növeléséhez, ha az a lépcső beviteli geometriája miatt szükséges.)
•Szimmetrikus pihenő készítéséhez kattintson a lánc ikonra (azonos eltolás mindkét végen).
Megjegyzés: A lánc ikonnal szimmetrikus pihenő készíthető minden lépcsőfordulónál. Több pihenővel rendelkező lépcső esetén az egyes pihenőkhöz különböző eltolás adható meg („Állandó” helyett „Minimális” eltolási értékek megadásával).
•Az eltolási érték Modell egységek vagy adott számú Karok formájában adható meg.
Húzás egyenlő szögekkel: Fordulótípus beállításai
Osztási mód beállítása
Válasszon egy eszközt a forduló felosztásához:
•Optimális karszélesség: A program automatikusan meghatározza azt a karszélességet a húzott fordulóhoz, amely a lehető legközelebb esik az egyenes lépcsőkar szélességéhez.
•Karok maximális száma: A program automatikusan beilleszti a fordulóba a karok maximális számát, az aktuális lépcsőbeállításoknak megfelelően.
•Karok rögzített száma: Adja meg a lenti mezőben a fordulóosztások rögzített számát. A húzás felosztása ennek megfelelően történik majd, a Lépcső beállításoknál megadott szabályoktól függetlenül.
A pihenőhöz hasonlóan adja meg a homloklap eltolásait a húzás mindkét végénél rögzített vagy minimális érték segítségével.
Lásd fentebb a Fellépés eltolása a saroktól.
További információk a Help Center súgóban
Az egyenlő belépés azt jelenti, hogy a lépcső összes belépése egyforma, mind az egyenes, mind a húzott lépcsőfokoknál.
Megjegyzés: Az ARCHICAD amerikai változatában a „Belépések” a „Runs” nevet kapták.
•A lépcsőn belül az egyenlő karú húzások ugyanazt a húzástípust használják (pl. mindegyik „Kétpontos” forduló).
•Bármely egyenlő belépésű húzásnál eltolható a számított járóvonal, ami hatással van a belépés mélységére. Lásd Járóvonal eltolása a fordulón (egyenlő belépésű húzás esetén)
•Bármely egyenlő belépésű húzásnál megadható, hogy a járóvonal egyenes vagy íves legyen-e.

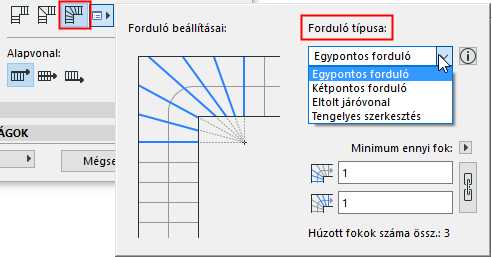

Az itt lévő négy egyenlő karú húzástípus a forduló kialakításában különbözik. Az egyes típusok működését megtekintheti a párbeszédpanelen lévő ábrákon.
Az egyenlő belépésű húzások részletesebb magyarázatát lásd itt:
Húzástípusok egyenlő belépésű húzásoknál
További információk a Help Center súgóban
Fordulótípus és Szakasz típusa
A lépcső szakaszai – és nemcsak a fordulók – meghatározhatók pihenőként vagy húzott lépcsőfokként (illetve karként). A szakasz típusa nem a Lépcső beállításoknál, hanem menet közben, a lépcső rajzolásakor adható meg.
Lásd Lépcső szakasz típusa.
Ezek a szakaszmeghatározások a Lépcső beállításoknál megadott fordulótípusoktól eltérő típusokat eredményezhetnek.
A Fordulótípus beállításai – adott szakaszra vagy fordulóra vonatkozóan – minden esetben módosíthatók a lépcső megrajzolása után is.
Lásd lent.
Lépcső fordulótípusának módosítása
A lehelyezett lépcső esetén bármelyik forduló esetén módosíthatók a fordulótípusra vonatkozó beállítások a mozgó palettán.
Megjegyzés: A lépcsőn belül az egyenlő karú húzásoknál ugyanazt a húzástípust kell használni. A kijelölt egyenlő karú húzás esetén az egyetlen módosítható beállítás a húzott lépcsőfokok száma.
1.Válassza ki a lépcsőt az alaprajzon.
2.Kattintson egy fordulási pontra, majd a mozgó palettán kattintson a Fordulótípus beállításai lehetőségre.
3.A megnyíló párbeszédpanelen válassza ki a kívánt fordulótípust és a megfelelő beállításokat.
Változások alkalmazása: a legördülő ablakban kijelölhető a forduló, amelyre előzőleg kattintott, vagy akár a lépcső összes fordulója.
