Elemek ütközésének biztosítása a tökéletes letisztítási eredményhez
Az elemek megfelelő ütköztetése érdekében használja a következő eljárásokat és funkciókat.
Fal/födémmag beállítása referenciavonalként/referenciasíkként
Helyezze a födém referenciasíkját a mag tetejére.
Helyezze el a fal referenciavonalát a fal magjának mentén (kívül vagy belül).
A födém referenciasíkját, illetve a fal referenciavonalát beállíthatja úgy, hogy az oldalak mellett az elem magja mentén is fusson.
Így a fal vagy a födém szerkesztésekor (pl. felületek hozzáadásakor, vastagság módosításakor) a fal/födémmag csatlakozásai, valamint az elemek referenciavonalhoz képest meghatározott helyzete nem változik.
Fal/oszlop/helyiség tetejének hozzárendelése magasabban fekvő szinthez
A falak, oszlopok és helyiségek teteje hozzárendelhető egy emelethez. Ezzel a funkcióval biztosítható az elemek megfelelő csatlakozása a fölöttük elhelyezkedő szerkezethez vagy plafonhoz az emeletek magasságának szerkesztése után is.
Lásd Fal, oszlop, helyiség vagy lépcső felső kapcsolatának megadása.
Elemek födémhez igazítása

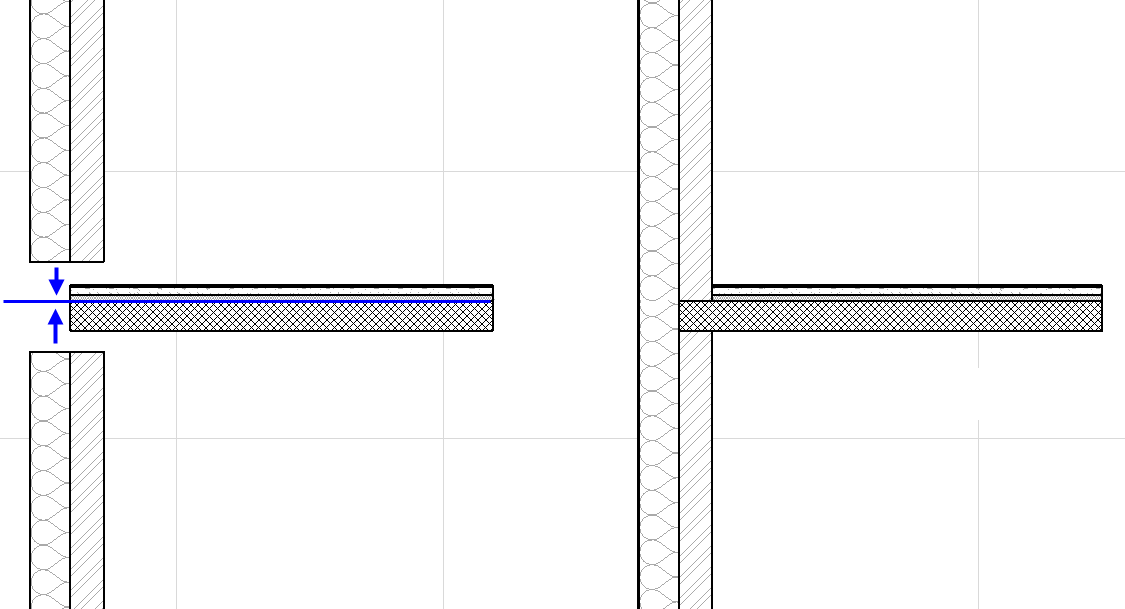

Ezzel a funkcióval (Szerkesztés > Átalakítás > Elemek födémhez igazítása) az elemek (falak, oszlopok vagy vízszintes gerendák) egyszerűen hozzáigazíthatók egy vagy több födém adott szintjeihez, melyek az elemek fölött és/vagy alatt találhatók.
Tegyük fel, hogy új verzióra frissít egy korábbi verziójú ARCHICAD fájlt, amelyben a falak alapjai a födémek tetején találhatók. Az ARCHICAD 17-től a falak már túlnyúlhatnak a födém burkolatának szintjén, egészen annak magjáig – és a példában pontosan erre van szükségünk. A folyamat felgyorsítása érdekében jelöljön ki több falat, majd használja az Elemek födémhez igazítása parancsot, így a falak egyetlen kattintással a födémmagig nyújthatók.
Lásd Elemek födémhez igazítása.
A közös részek ekkor megfelelően letisztulnak, amennyiben a használt építőanyagok konzisztensek. A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Megjegyzés: Ha egy ajtó/ablak egy fal aljához van kapcsolva, az Elemek födémhez igazítása parancs automatikusan újraszámolja az eltolást a nyílászáró helyzetének megtartása érdekében.
Ajtó/ablak szinthez rögzítése
Új ajtók/ablakok elhelyezésekor a legjobb megoldás, ha egy emeletszinthez rögzíti azokat, nem pedig a fal alapjához – így biztosítható, hogy nem módosul a helyzetük.
Azonban, ha egy ajtó/ablak egy fal aljához van kapcsolva, az Elemek födémhez igazítása parancs automatikusan újraszámolja az eltolást a nyílászáró helyzetének megtartása érdekében.
A kurzor segít!
Amikor réteges elemekkel dolgozik, a kurzor minden modellnézetben az egyes felületekre és összetevőkre illeszthető. Így biztos lehet abban, hogy megfelelően igazítja az elemeket a többi elem magjához.
