Példa: Hozzon létre egyedi keretet vagy végprofilt a függönyfalban

Tegyük fel, hogy szeretné testre szabni a függönyfal keret profilját, vagy egyedi lezárást kíván hozzáadni. Kövesse az alábbi lépéseket:

1.Rajzolja meg az alaprajzon vagy a 3D ablakban az egyedi függönyfal keretét ARCHICAD szerkezeti elemekből.

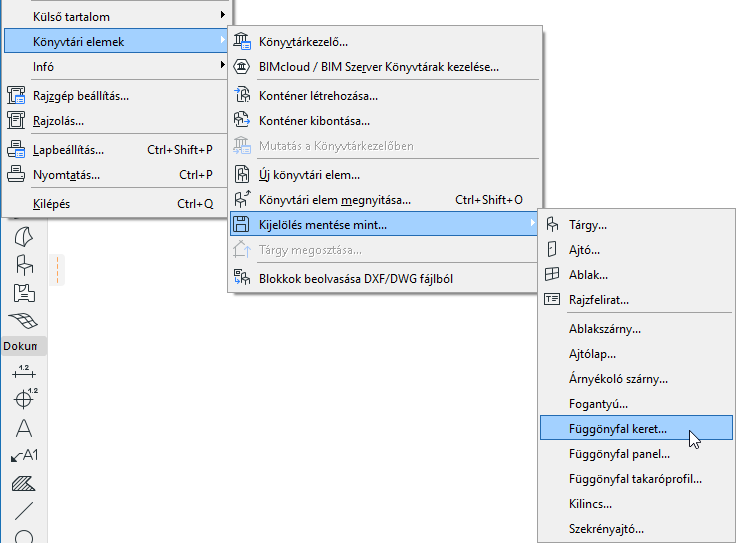

2.Jelölje ki a megrajzolt eleme(ke)t, majd mentse el azokat a Fájl > Könyvtári elemek > Kijelölés mentése mint > Függönyfal keret paranccsal.

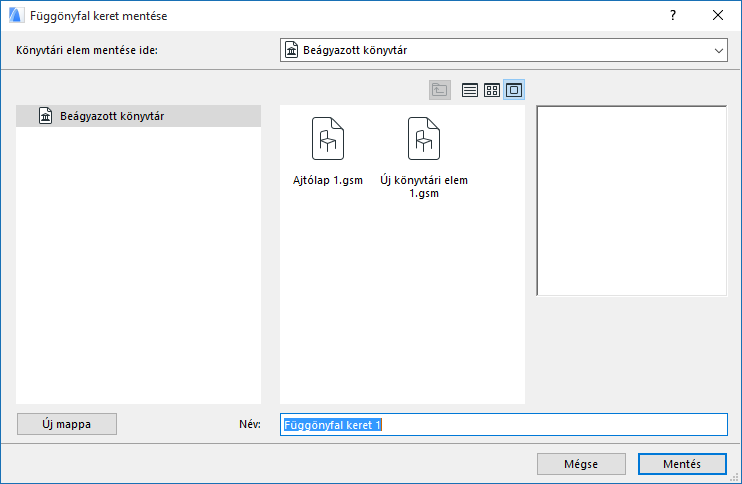

3.Megjelenik a Függönyfal keret mentése párbeszédpanel.

4.Adja meg az új könyvtári elem nevét és annak a mappának helyét, amelybe menteni szeretné:

–Beágyazott könyvtár (Ez az alapértelmezett választás. Testre szabott, tervspecifikus terveket ajánlott a Beágyazott könyvtárba menteni.)

–a BIMcloudon található könyvtár, amelyet hozzáadott a tervhez

Megjegyzés: Ahhoz, hogy fájlokat menthessen a BIMcloud könyvtármappába, először le kell foglalnia azt

–csatolt könyvtár keresése

Kattintson az Új mappa lehetőségre, ha új mappát kíván létrehozni a kiválasztott könyvtármappában.

5.Válassza ki a függönyfalat, amelyet testre szeretne szabni.

6.A Kijelölt függönyfal beállításai panelban (a „Borda” vagy „Osztórúd” területen), válassza a Modulkeret opciót.

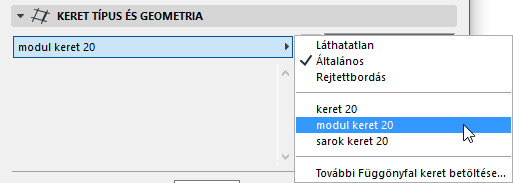

7.A Függönyfal keret beállításai panelban válassza az „Egyedi keret” és/vagy „Egyedi fedél” opciót a Típus listából.

Az elmentett egyedi könyvtárelemek megjelennek a lenti listákban.

Kattintson az OK gombra a kijelölt keretek egyedi összetevőkkel történő felülírásához.
