Profil origója a Profilszerkesztő ablakban

A Profilszerkesztő ablakban látható origó fontos viszonyítási pont.

A profil origójának nem lehet megváltoztatni a helyét, a profil alakját azonban el lehet mozdítani úgy, hogy az origóhoz képest pontosan helyezkedjen el.

Falprofil

•Ha a profil fal, az origó a fal referenciavonalának helyét jelzi.

Oszlop- vagy gerendaprofil

•Oszlop vagy gerenda esetén az origó az elem tengelyének helye.

•Lépcső szerkezetnél használt profilos gerendák esetén: a megfelelő csatlakozások érdekében ügyeljen, hogy a Profil origó a profil tetejéhez legyen hozzáadva. (A horgonypontot is helyezheti felülre.)

Lásd még Gerenda horgonypontja.

Függönyfal-összetevők

Akkor használható, ha a profil a beállítása szerint a könyvtári elemekkel használatos, és a függönyfal-összetevőkhöz tartozó könyvtári elemek úgy vannak beállítva, hogy profilokat használnak (ahogyan az AC 24 könyvtár).

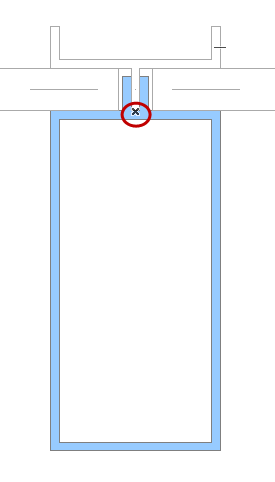

•Ha a profil függönyfal-keret, az origó az üvegezett felület belső részén található. A profilnál a „lefelé” irány a keretnél a „befelé” iránynak felel meg. A Profil origó általában a profil felső középpontjánál található.

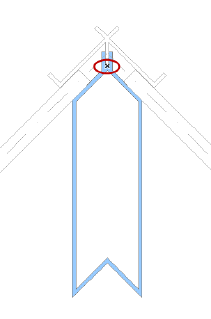

•Ha a profil függönyfal-sarokkeret, az origó a közös rész üvegezett felületeinek belső részén található.

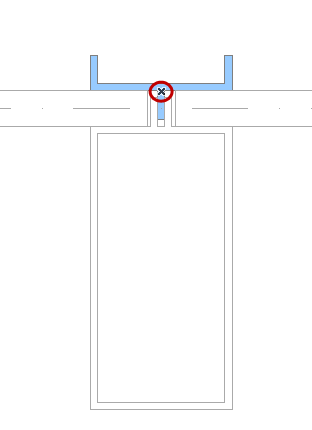

•Ha a profil függönyfalkeret-végprofil, az origó a közös rész üvegezett felületeinek belső részén található.

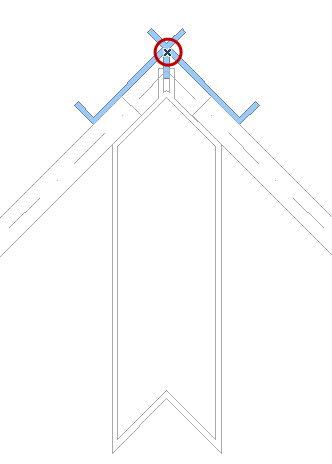

•Ha a profil függönyfalsarok-végprofil, az origó az üvegezett felület külső részén található. A profilnál a „felfelé” irány a keretnél a „kifelé” iránynak felel meg.

Lásd még: Függönyfal sarokkeretek.
