A Nézet > Megjelenítési lehetőségek parancs listában tartalmazza azokat a főként szerkesztési segédeszközöket, amelyeket tetszés szerint lehet megjeleníteni és elrejteni a képernyőn. A lista további elemei a vonalvastagságra és a kitöltések vektoros vagy bittérképes megjelenítésére hatnak.
Ezen beállítások többsége csak az alaprajz szintjén van hatással az elem megjelenítésére.
Bármely elemre kattintva átválthatjuk az állapotát.
Ez az állapot semmilyen hatással sem bír arra, hogy az adott elem megjelenik-e a kimeneten vagy sem, csak a képernyőn történő megjelenítést befolyásolja.
A parancsok gyors eléréshez használhatjuk az Ablak > Eszközsorok > Megjelenítési lehetőségek eszközsávot.
A képernyőn elérhető megjelenítési lehetőségek

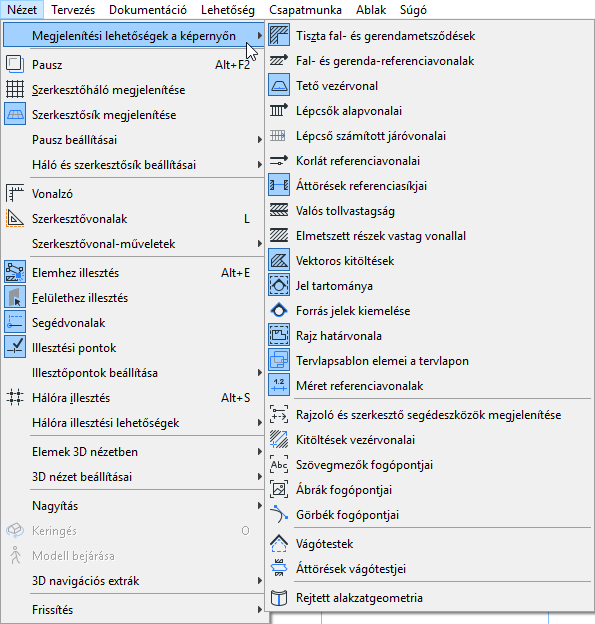

Használja a Nézet > Megjelenítési lehetőségek a képernyőn parancsot ezen lehetőségek eléréséhez (a következő módon gyorsabban is elérheti ezeket a parancsokat: aktiválja az Ablak > Eszközsorok > Megjelenítési lehetőségek a képernyőn eszközsort).
•Tiszta fal- és gerendametsződések: A tiszta fal és gerenda metsződések módot kapcsolja ki és be.
•Falak és gerendák referenciavonalai: Segítségével válthat a falak és a gerendák referenciavonalakkal vagy körvonallal történő megjelenítése között.
•Lépcsők alapvonalai
•Lépcső számított járóvonala
•Korlát referenciavonalai
•Áttörések referenciasíkjai: Ezzel a kapcsolóval biztosítható az, hogy az Áttörés az alaprajzon megjelenjen a képernyőn még akkor is, ha teljes mértékben kívül esik a befogadó elemen.
•Tollvastagság: Ezzel a lehetőséggel válthat át a Vonalak Tollvastagságának megjelenítése vagy elrejtése között. Kikapcsolása esetén a vonalak Hajszálvékony vonalakként jelennek meg, a következő lehetőség (Félkövér metszeti vonalak) pedig nem alkalmazható.
Megjegyzés: A Megjelenítési lehetőségek a képernyőn eszközsor vastagsági beállítása csak a képernyőn történő megjelenítést befolyásolja. Minimális vastagságú kimenetet a Nyomtatás vagy Rajzolás párbeszédablakban a minimális vastagság jelölőnégyzet bejelölésével érhet el.
•Vastag metszési vonalak: Ezzel az opcióval megadhatja, hogy a szerkezeti elemek vastag metszési vonalakkal jelenjenek-e meg.
•Vektoros kitöltés: Ezzel az opcióval kapcsolhatja ki és be a vektoros kitöltés megjelenítést. Ha ki van kapcsolva, a kitöltések bittérképes formában jelennek meg. Ez a képernyőn történő megjelenítésre hat, az összes kitöltésre (függetlenül a kitöltés típusától).
•Jeltartomány: A jeltartomány-elemek (jel típusú eszközzel vagy a Változás eszközzel készített beviteli vonal vagy sokszög) képernyőn történő megjelenítésének beállítása.
Lásd Jelölők tartományvonalainak meghatározása.
•Forrás jelek kiemelése: A forrás jelek kiemelésének képernyőn történő megjelenítésének be- és kikapcsolására szolgál. A forrásjelek elhelyezésükkor nézőpontot hoznak létre. A forrásjel kiemelés színét a Beállítások > Munkakörnyezet > Képernyő-beállítások panelen állíthatja be.
•Rajz határvonala: Ezzel a lehetőséggel megjelenítheti/elrejtheti a Rajz határvonalakat a tervlapon.
•Alap elemek a tervlapon: Ebben az opcióban adhatja meg, hogy az alap elemek megjelenjenek-e a tervlapon. Ha egységesíteni szeretné az összes alapelemet, állítsa be ezt a Beállítások > Munkakörnyezet > Képernyő-beállítások panelban.
•Méret referenciavonalak: Méretvonal megjelenítése/elrejtése (kizárólag a képernyőn) a Csak méretszöveg beállítás használatakor.
•Vázlat és szerkesztési segédletek megjelenítése/elrejtése: Ezzel az opcióval megmutathatja vagy elrejtheti az összes elérhető vázlat segédeszközt. A vázlat segédeszközei például a kitöltés vezérvonalak, ábrakezelők, szövegdobozok és Bézier görbekezelők.

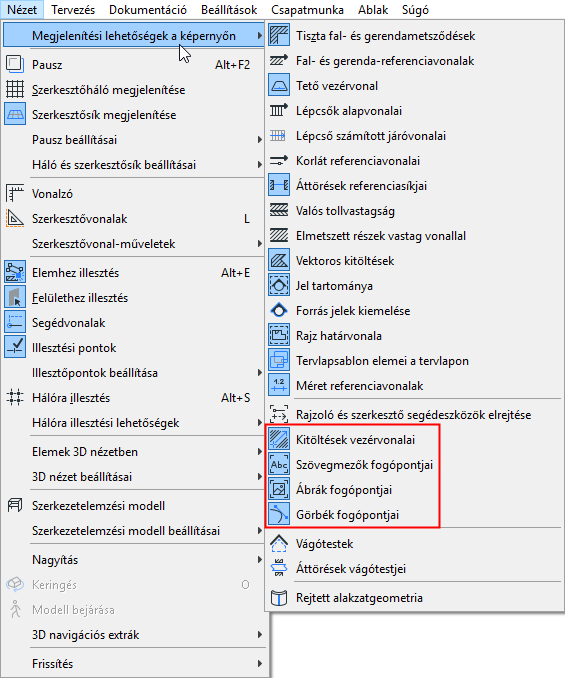

A következő négy váltógombbal egyenként megjelenítheti vagy elrejtheti ezeket a szerkesztési segédleteket.
Megjegyzés: Ha a Profilkezelő ablak aktív, a Kitöltés vezérvonalak kapcsoló az Összetevő területének alapvonala vagy -köre beállításra vált.
Lásd még Komponensek panel , a Profilkezelőben.
•Vágótestek: ezzel a beállítással be- vagy kikapcsolhatja a vágótestek megjelenítését. A vágótestek csak a 3D ablakban jeleníthetők meg héjszerkezetek és tetők esetében.
•Áttörések vágótestjei: Az áttörések vágótestjei (2D-s és 3D-s ablakokban történő) megjelenítésének be- és kikapcsolása.
•Rejtett alakzatgeometria: Használja ezt a lehetőséget a rejtett alakzatgeometriák megjelenítéséhez, így az alakzat összes éle kijelölhető, a ”puha” típusúakat is beleértve.
