A metszeti nézőpont vízszintes/függőleges tartománya
Vízszintes tartomány
A vízszintes tartomány az alaprajzi metszet mélysége, ami a Metszet ablakban is megjelenik. (Csak forrás típusú metszetjelek esetén elérhető.)

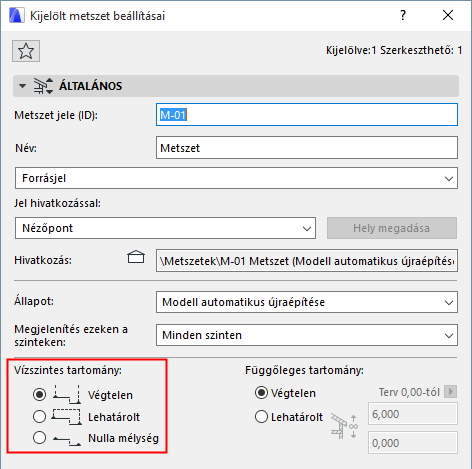

Adja meg a vízszintes tartományt az Infótáblán vagy a Metszet beállításoknál:
•Végtelen: A Metszetvonal mögött elhelyezkedő összes elem látható a Metszet ablakban, feltéve, hogy más elemek nem takarják el azokat.
•Lehatárolt: Csak a Metszetvonal és a határolóvonal (mélység) közötti elemek látszanak a Metszet ablakban. (A határoló vonal akkor kerül meghatározásra, amikor a Metszetvonal megrajzolásának befejezése után kattint a szem kurzorral.) A határvonal tetszés szerint kijelölhető és módosítható.
Megjegyzés: A határoló vonal (mélység) egy csak képernyőn megjelenő Jelölő elem, és nem jelenik meg a Tervlapon.
Lásd Jelölők tartományvonalainak meghatározása.
•Nulla mélység: A modellnek csak a metszetvonal által metszett részei jelennek meg, és csak a metszés helyén. (Homlokzatok és Falnézetek esetén nincs „nulla mélység” lehetőség.)
A terv Metszet ablakban megjelenő függőleges tartománya. (Csak forrás típusú metszetjelek esetén elérhető.)
Adja meg a függőleges tartományt az Infótáblán vagy a Metszet beállításoknál.
•Végtelen: A modell összes szintjét megjeleníti.
•Lehatárolt: A metszet egy meghatározott függőleges tartományra korlátozódik. Adja meg a metszet alsó és felső határának magasságát. A megadott határértékek alatt és felett lévő elemek nem jelennek meg.

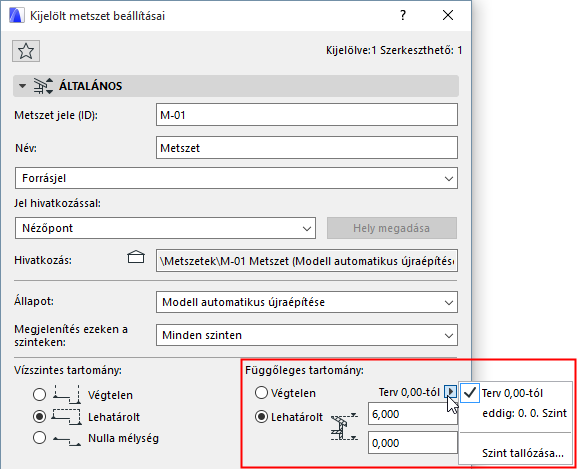

A magasságértékek referenciájának kiválasztásához kattintson a fekete nyílra. Az elérhető opciók: Terv 0,00-tól és adott szinttől.
Tartomány vagy határvonalak grafikus szerkesztése
Lépjen a Metszet/Homlokzat/Falnézet ablakba:

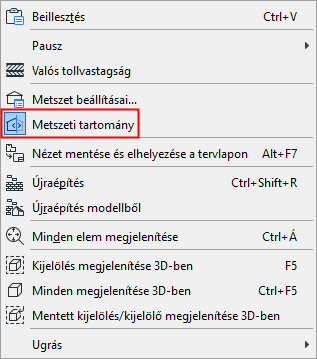

1.Kapcsolja be a tartományra vonatkozó visszajelzést a helyi menüben vagy a Tervezés > Metszet/homlokzat tartomány pontnál.

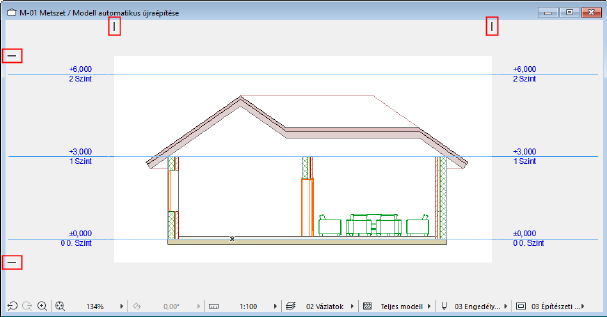

2.A Metszet ablakban megjelenő, sötét szürke színű jelek jelzik a vízszintes/függőleges határ- és megtörés vonalakat (ha vannak ilyenek). A szürke kitöltés a modell metszeti tartományon kívül eső részét jelzi.

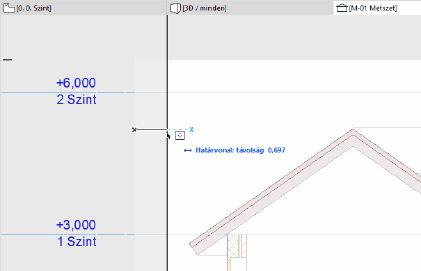

3.Álljon a kurzorral egy tetszőleges jelre, ekkor megjelenik annak címkéje és szerkesztőfogantyúja. Húzza el a vonalat tetszés szerint: ekkor módosul a vízszintes/függőleges tartomány, a törésjel vagy a távoli terület határa.
Megtörés törléséhez húzza a megtörés vonalat a vízszintes tartományon kívülre.
Megjegyzés: A vízszintes tartomány nem szerkeszthető a Falnézet ablakban.
