Felületi konszignáció készítése
A Felületi konszignáció az Elemlisták és az Anyaglisták mellett a harmadik interaktív konszignáció.
Megjegyzés: A Felületi konszignáció funkció használata előtt győződjön meg arról, hogy nem a korábbi verziókból örökölt összemetsződési módban dolgozik. (Kapcsolja ki ezt a beállítást a Beállítások > Terv beállításai > Örökölt beállítások párbeszédpanelen.)

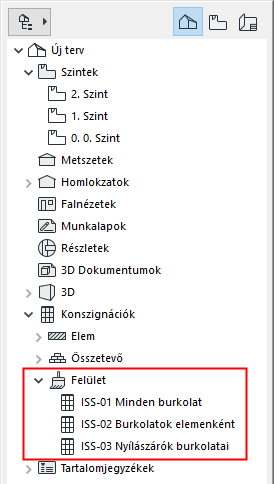

A felületi konszignációk előre megadott elrendezései úgy vannak optimalizálva, hogy a burkolatokat és azok látható területeit különböző formátumokban listázzák.
Ebben a sablonban:

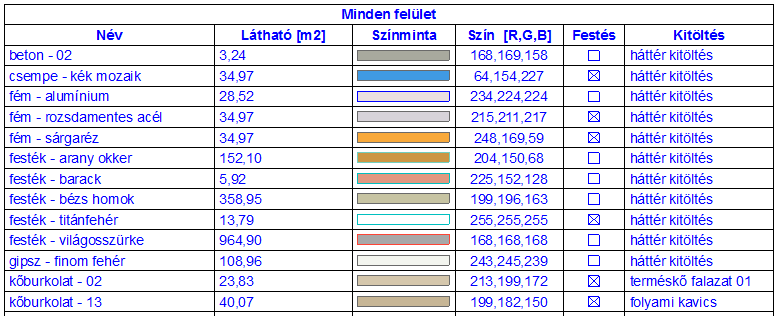

•A Minden burkolat opciónál a modell összes látható felülete listázásra kerül azok minden látható területével.

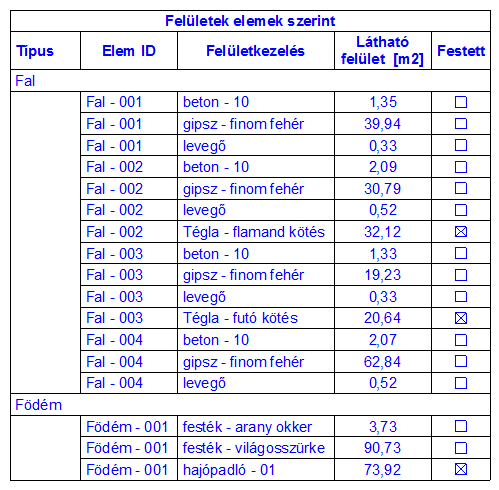

•A Burkolatok elemenként opciónál az elemtípusok által használt látható felületek kerülnek listázásra, azok látható területeivel.
A jelölőnégyzettel állítható be, hogy a listázott felület eltérő-e az elem építőanyagának felületétől (pl. átfestették-e).

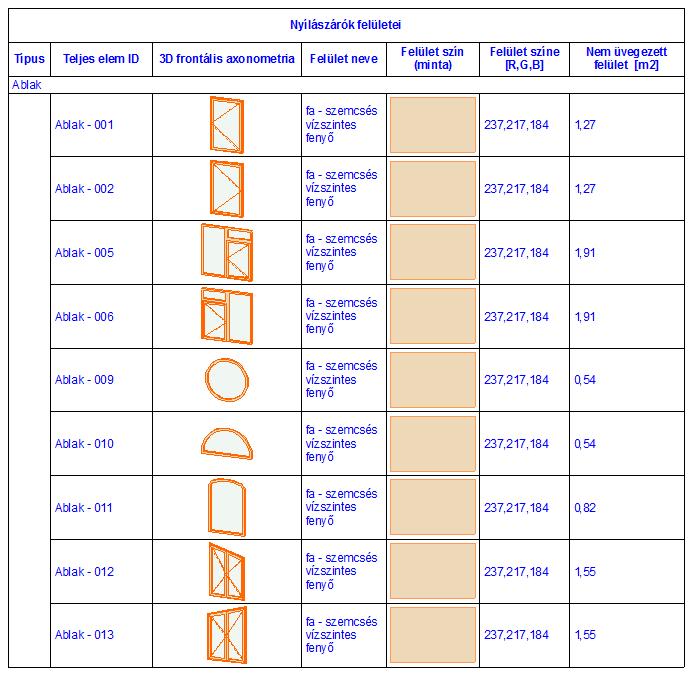

•A Nyílászárók burkolatai opciónál az ajtók és ablakok felületei kerülnek listázásra (kivéve az üveget). Azaz a konszignáció a keretek, tokok és kiegészítők (pl. redőny, könyöklő, parapet) felületeit listázza.

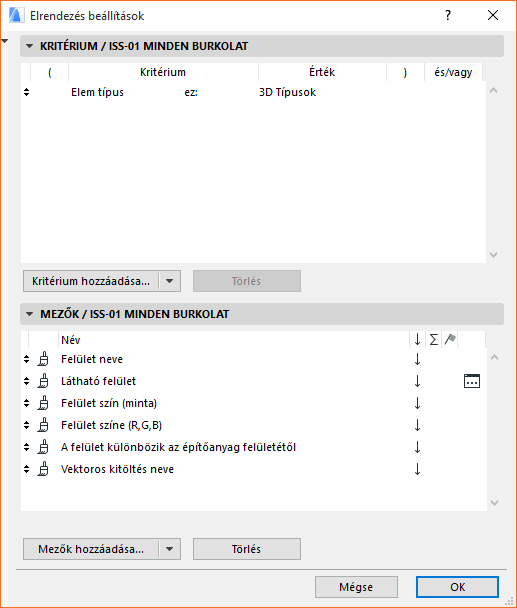

A felületlisták tartalmának módosításához használja az Elrendezés beállításainál elérhető mezőket.
A séma beállításával kapcsolatos részleteket lásd itt: Elrendezés beállításai párbeszédablak (Interaktív konszignáció).

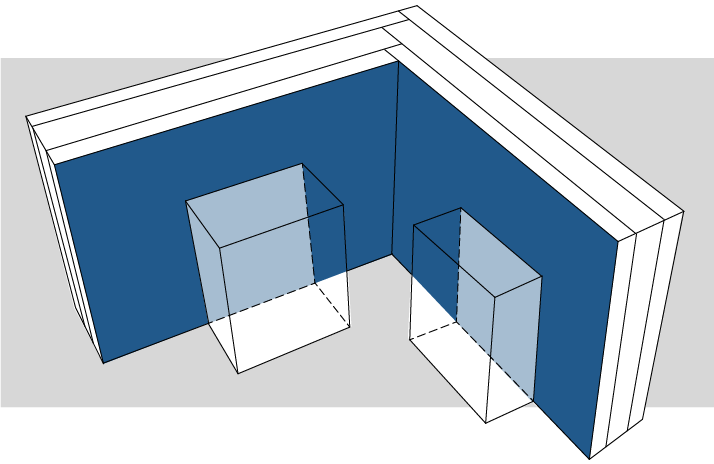

A látható felület az elem felületének az a része, amely festékbomba robbanásakor beszíneződne. Az alábbi ábrán a sötétkék terület a „látható”, a világoskék területek pedig a „nem láthatók”.
A felületlistához tartozó Elrendezés beállításainak Látható felület csökkentése vezérlőjével pontosan meghatározható, hogy mi számít látható területnek (lásd lent).

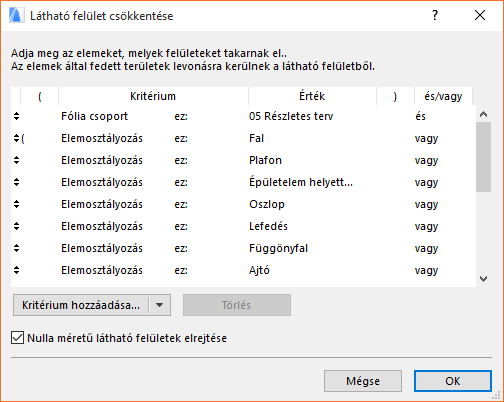

Az Elrendezés beállításainál kattintson a mező neve mellett lévő „három pont” gombra a Látható felület csökkentése párbeszédablak megnyitásához.
Ezzel a párbeszédablakkal szűkíthető a „látható” terület meghatározása a látható területek felületi konszignációban történő listázásakor.
Adja meg a Látható felület csökkentése párbeszédablakban azon elemek feltételeit, amelyek lefedik a felületet.
Például: tervezéskor elhelyezzük a hagyományos szerkezeti elemeket, ezek lefedik a falfelületet, amelynek területe ennek megfelelően csökken.
Azonban ebben a példában nem szeretnénk, hogy a tárgyak, lámpák és helyiségek hatással legyenek a fal látható felületére, ezért ezeket kihagyjuk.
Nulla méretű látható felületek elrejtése: Ez az opció alapértelmezés szerint aktív. Azok a felületek, amelyek nem látszódnak, és így nincs látható felületük, nem jelennek meg a konszignációban.
