Paraméter
Rövid leírás
Hosszú leírás
Paraméter

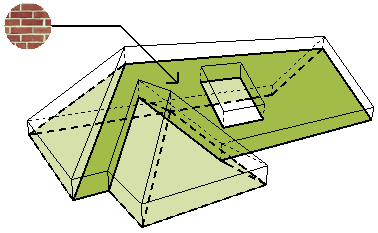

Alsó felület
A tető aljához hozzárendelt felület neve.
Felületek hozzárendelése a tetőbeállítások Modell paneljén

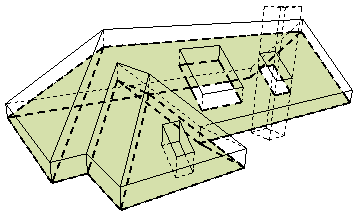

Csökkentett alsó terület
A tető alsó felületének területe – ez a terület függhet egy meghatározott számítási szabálytól.
Feltétel: a nyílások területét csak akkor vonja le, ha azok egy adott méretnél nagyobbak – a Beállítások > Terv beállításai > Számítási egységek és szabályok („Tető területének csökkentése…”) pontban megadottak szerint
Vágások és szilárdtest-műveletek által csökkentve.

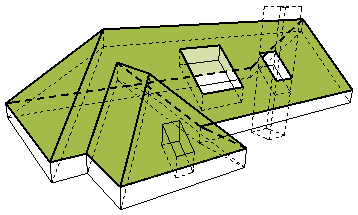

Csökkentett felső terület
A tető felső felületének területe – ez a terület függhet egy meghatározott számítási szabálytól.
Feltétel: a nyílások területét csak akkor vonja le, ha azok egy adott méretnél nagyobbak – a Beállítások > Terv beállításai > Számítási egységek és szabályok („Tető területének csökkentése…”) pontban megadottak szerint
A vágásokkal és szilárdtest-műveletekkel csökkentve.
Boltozat csatlakozási hossza
Az olyan élek hossza, melyek típusaként „Tetőátmenet - Boltozat” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos tetősík éle, melyek konvex szöget zárnak be.
Eresz hossza
Az összes olyan él összesített hossza, melyek típusaként „Ereszek” van megadva az Egyéni élbeállítások párbeszédpanelen.

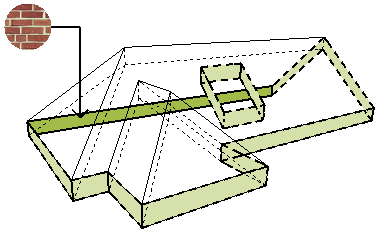

Él felülete
A tetőélhez hozzárendelt felület neve.
A tető alapértelmezett élfelületének megjelenítése (az Építőanyag lehetőség beállításai szerint). Réteges tetők esetén nem látható.
Az összes felület listázásához (beleértve az egyedi felületeket és a réteges elemek felületeit) használja a Felülettípus listát (pl. Minden burkolat).
Végfal csatlakozás hossza
Az összes olyan él összesített hossza, melyek típusaként „Végfal” van megadva az Egyéni élbeállítások párbeszédpanelen.
Ez általában egy olyan él, ami falhoz kapcsolódik, és a fal mentén lefelé lejt.
Orom hossza
Az összes olyan él összesített hossza, melyek típusaként „Orom” van megadva az Egyéni élbeállítások párbeszédpanelen,

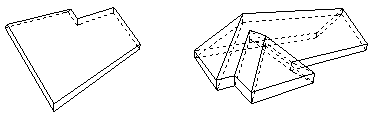

Geometria módszer
Egyszerű, Összetett
Tető geometria módszer
Alsó oldal bruttó területe
A tető alsó rétegének felület területe, beleértve a nyílások felületét.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Tető oldalainak bruttó területe
A tető éleinek területe, beleértve a nyílások felületét.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Felső oldal bruttó területe
A tető felső rétegének felület területe, beleértve a nyílások felületét.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Él hossza
Az olyan élek hossza, melyek típusaként „Él” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos sík éle, amelyek élként találkoznak
Lyukak területe
Nyílások összfelületének területe a tetőben.
Behajlás csatlakozási hossza
Az olyan élek hossza, melyek típusaként „Tetőátmenet - Behajlás” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos tetősík éle, melyek konkáv szöget zárnak be.
Alsó oldal nettó területe
Tető alsó felületének területe
az áttörésekkel, vágásokkal és szilárdtest-műveletekkel csökkentve.

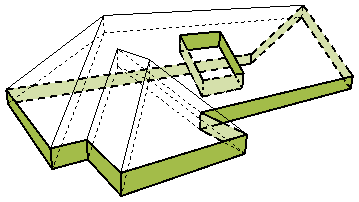

Él nettó területe
A tető összes élének összesített felülete.
az áttörésekkel, vágásokkal és szilárdtest-műveletekkel csökkentve.

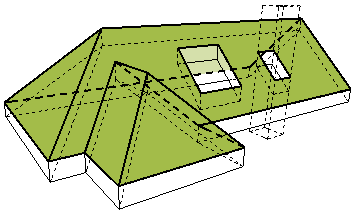

Felső oldal nettó területe
Tető felső felületének területe
az áttörésekkel, vágásokkal és szilárdtest-műveletekkel csökkentve.
Nyílások száma
Tetőn lévő nyílások száma
Nyílások létrehozhatók a tetőn manuálisan vagy a tetőre helyezett tetőablakokkal.
Tetőablakok száma
A tetőn elhelyezett tetőablakok száma.
Nyílások területe
A tetőn elhelyezett összes tetőablak összesített felülete.
Csúcs hossza
Az olyan élek hossza, melyek típusaként „Csúcs” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően egy egyszerű tető felső végénél található él.
Lejtés
Tetőlejtés
A lejtés a Geometria és elhelyezés panelen állítható be, de bármely tetősík esetében testre szabható.
Gerinc hossza
Az olyan élek hossza, melyek típusaként „Gerinc” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos tetősík pereme, melyek gerincet alkotva találkoznak.
Tetőszint
Összetett tető esetén azt a tetőszintet jelöli, amelyhez a listázott tetősík tartozik.
A tetőszint száma a Tető beállítások vagy az Infótábla Geometria és elhelyezés panelén látható.
Oldalfal csatlakozási hossza
Az összes olyan él összesített hossza, melyek típusaként „Oldalfal” van megadva az Egyéni élbeállítások párbeszédpanelen.
Általában olyan tető éle, ami falhoz kapcsolódik, és a fal mentén vízszintesen fut.
Vastagság
Tetővastagság, a hivatkozási felületre merőlegesen mérve.
A vastagság értéke a Tető beállítások vagy az Infótábla Geometria és elhelyezés panelén állítható be. (Megjeleníthető merőleges vagy függőleges méretként.)

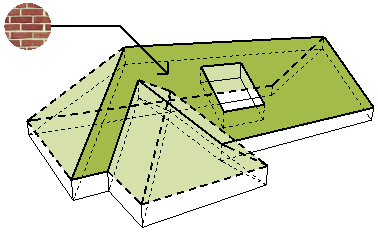

Felső felület
A tetőcsúcshoz hozzárendelt felület neve.
Felületek hozzárendelése a tetőbeállítások Modell paneljén

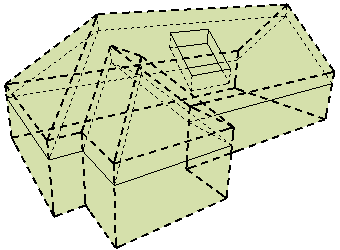

Vágótest
Alapvonalak lent vagy Kontúrok lefelé
A tetőbeállítások Modell paneljén állítható be.
A Vágótest geometriáját határozza meg, ami egyéb elemekre hat, amikor azokat a tető levágja.
Vápa hossza
Az olyan élek hossza, melyek típusaként „Vápa” van megadva az Egyéni élbeállítások párbeszédpanelen.
Függőleges vastagság
Tetővastagság, a hivatkozási felületre függőlegesen mérve.
A vastagság értéke a Tető beállítások vagy az Infótábla Geometria és elhelyezés panelén állítható be. (Megjeleníthető függőleges vagy vízszintes mérésként.)
