Összetevő/Réteg vetített területének kiszámítása

Az egyszerű, réteges vagy profilos elemek vetített területének kiszámításához használja az Összetevő/Réteg területe mezőt.

Megjegyzés:
Az alakzatok és az egyszerű, burkolat nélküli oszlopok kivételt képeznek: ezekhez az elemekhez nem számítható ki a réteg területe.

A Réteg/Összetevő térfogata és területe elérhető GDL kérésként listázásra és „jellemző” tárgyakban történő használatra. A Réteg/Összetevő térfogata és területe azonban nem jeleníthető meg paraméterként az elhelyezhető elemeknél (pl. Címkék).

Kapcsolódó témák:

Egyszerű és réteges elemek rétegének vetített területe

Összetett profilok összetevőinek területe

Egyszerű és réteges elemek rétegének vetített területe

A legtöbb elem esetén a kiszámolt terület a réteg/összetevő közepét átszelő virtuális síkra eső vetítés területe.

Nézze meg a videót

Nézze meg a videót

A következő táblázatban további részletek találhatók az egyes elemtípusok területének kiszámításáról.

Egyszerű vagy réteges elem

Melyik sík használatos az összetevő/

réteg vetített területének kiszámításakor?

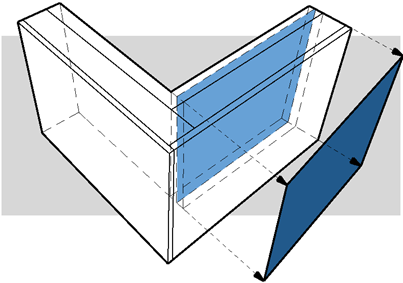

Normál egyenes fal

A réteg közepén áthaladó függőleges sík.

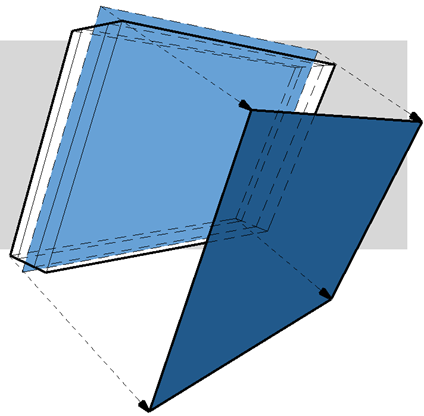

Ferde fal

A réteg közepén áthaladó ferde sík.


Íves  fal

A réteg közepén áthaladó függőleges henger síkja.


Íves ferde fal

A réteg közepén áthaladó kúp síkja.


Dupla ferde fal

Annak a változó vastagságú rétegnek a síkja, amely a legközelebb esik a fal referenciavonalához.


Trapézfal

Annak a változó vastagságú rétegnek a síkja, amely a legközelebb esik a fal referenciavonalához.


Poligonális fal

A referenciaél(ek) által meghatározott függőleges poligon(ok) síkja(i).


Tető

A tető síkja.

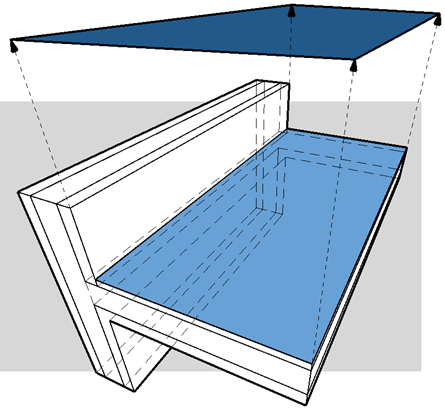

Födém

A födém síkja.

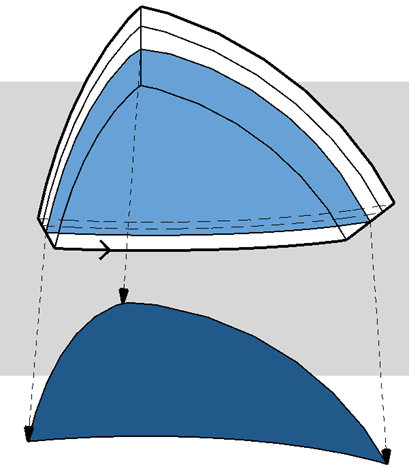

Héjszerkezet

Annak a rétegnek a síkja, amely közelebb esik a héjszerkezet referenciasíkjához.


Felületháló

A felületháló referenciasíkja.

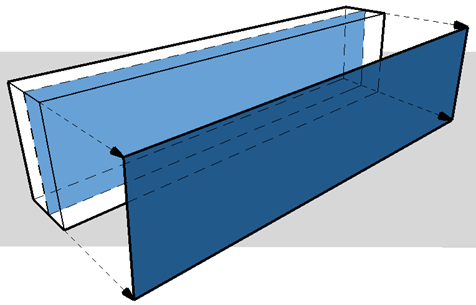

Egyenes gerenda

A gerenda függőleges síkja.


Burkolat nélküli oszlop

A réteg/összetevő területe nem kerül kiszámításra.

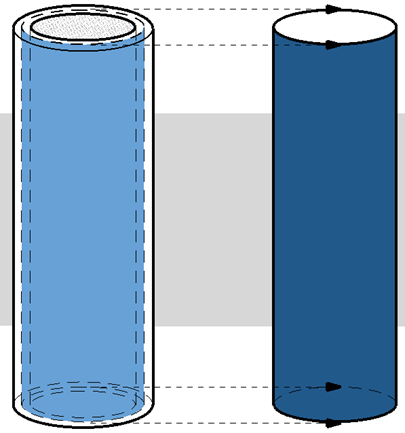

Oszlop burkolattal (kör alakú)

Kör keresztmetszetű oszlop burkolattal: A „burkolat” összetevő középvonalának síkja.

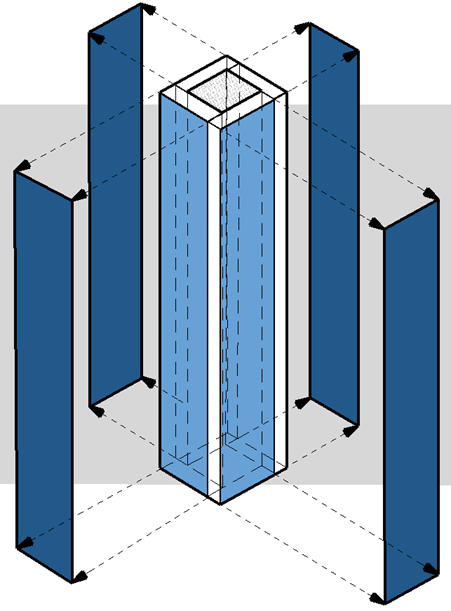

Oszlop burkolattal (négyszögletes)

A számításhoz a program négy részre osztja a burkolatot – ahogy az az ábrán látható –, majd azok függőleges síkját használja fel.


Alakzat

Réteg/Összetevő területe nem került számításra.

Összetett profilok összetevőinek területe

Összetett profilok esetén az egyes összetevők/rétegek vetített területe külön-külön kiszámítható.

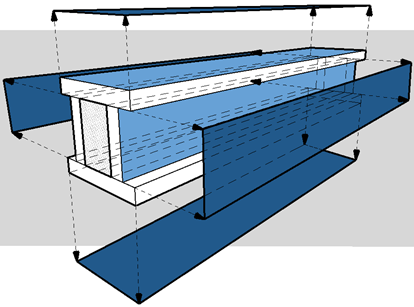

14_Complex_Profile_Wall.PNG     14_Complex_Beam_02.PNG

A profilösszetevőkre vonatkozó területértékek listázásakor beállítható, hogy:

mely összetevőket vegye figyelembe a program az összetevők vetített területének kiszámításakor

az egyes összetevők esetén a program melyik síkot vegye figyelembe a területszámításhoz

Az említett funkciók leírása a továbbiakban található.

Profilösszetevők kiválasztása a területek listázásához

1.A Profilkezelő ablakban válasszon ki egy összetevőt.

2.A Profilkezelőben (Beállítások > Összetett profilok > Profilkezelő) jelölje be az Összetevő területének listázása jelölőnégyzetet minden olyan összetevő esetén, amelynek területét meg kívánja jeleníteni.

Az alábbi példában lábazattal rendelkező téglafalat szerkesztünk. A burkolat jelölőnégyzete be van jelölve, így a program figyelembe veszi majd annak területét a konszignációhoz. A lábazat területére azonban nincs szükség, így annak jelölőnégyzete üres.

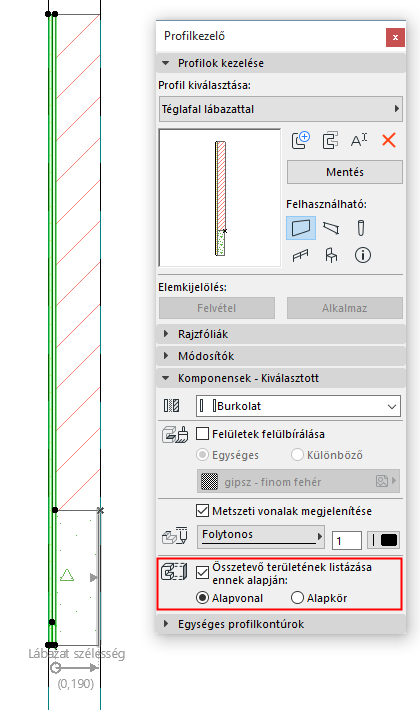

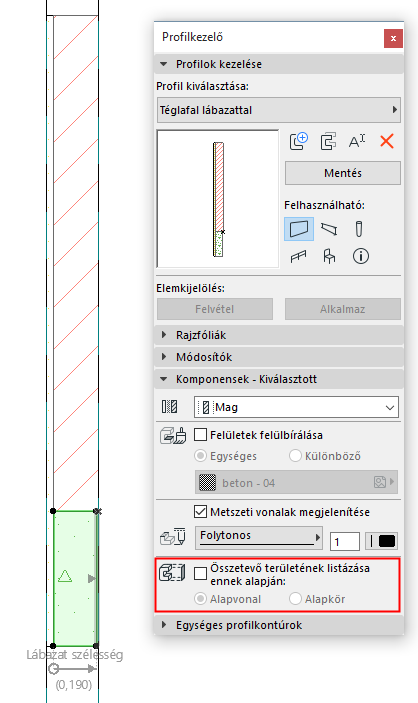

ComponentAreaPM_1.png     ComponentAreaPM_2.png

Összetevő területének listázása: burkolat bekapcsolva, lábazat kikapcsolva

3.A módosítások tárolásához kattintson a Profil tárolása gombra.

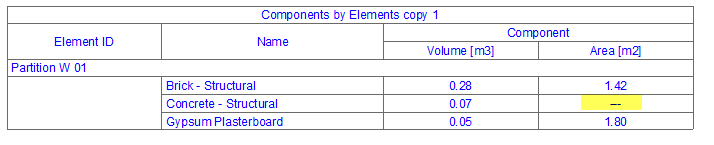

4.A „betonlábazat” összetevő területét a program nem veszi figyelembe a konszignációhoz.


Profilösszetevők számított területének beállítása

Ha módosítani kívánja az összetevő vetített területének kiszámítási módját, a Profilkezelőben szükség szerint grafikusan szerkesztheti annak alapvonalát vagy alapkörét.

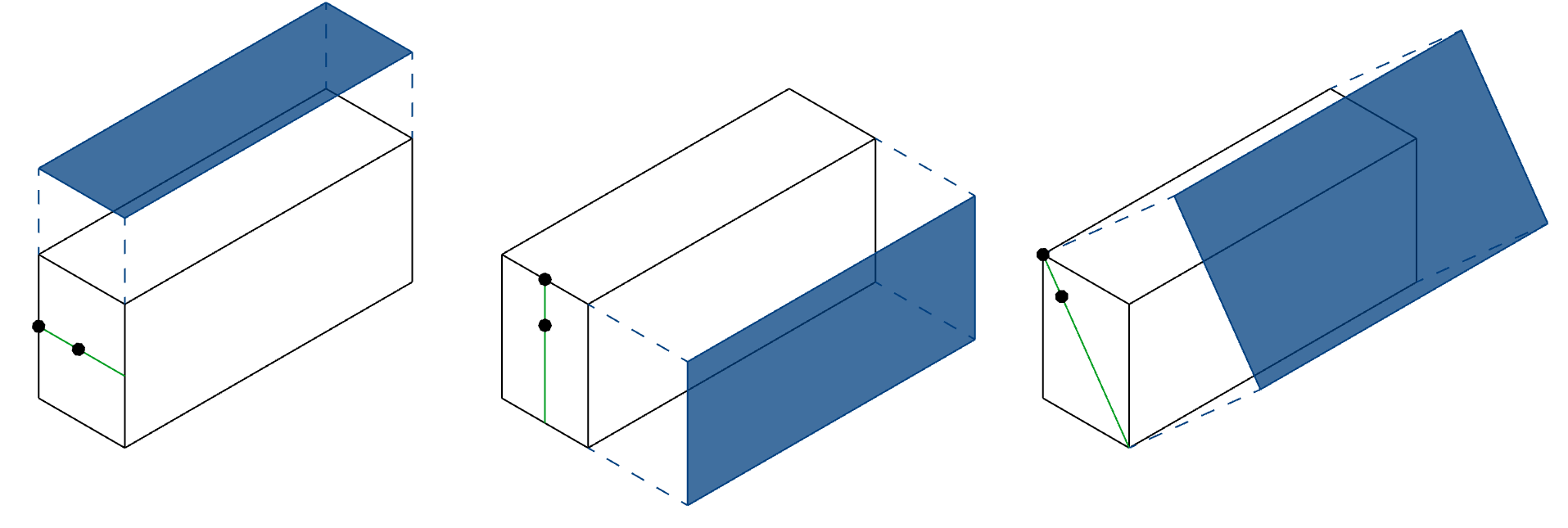

Az alapvonal segítségével az összetevő területe a vonal által jelölt sík felületre vetítve számítható ki. Alapértelmezés szerint az alapvonal a profil leghosszabb szakasza mentén fut.


Az alapkör segítségével a terület egy ívelt összetevőre vetítve számítható ki.

Megjegyzés: Annak érdekében, hogy a kiválasztott összetevőktől függetlenül minden alapvonal látható maradjon a Profilszerkesztőben, mindenképpen aktiválja a Nézet > Megjelenítési lehetőségek a képernyőn > Összetevő területének alapvonala vagy -köre opciót.

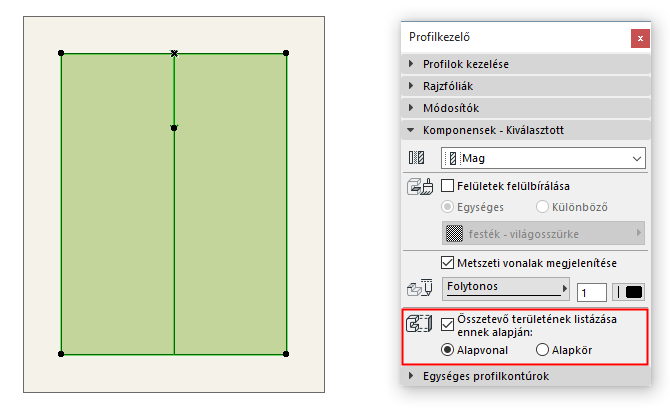

Ebben a példában az Általános oszlop vízszintes felületének területére vagyunk kíváncsiak.

1.Válassza ki az összetevőt a Profilkezelőben.

2.Jelölje be az Összetevő területének listázása jelölőnégyzetet.

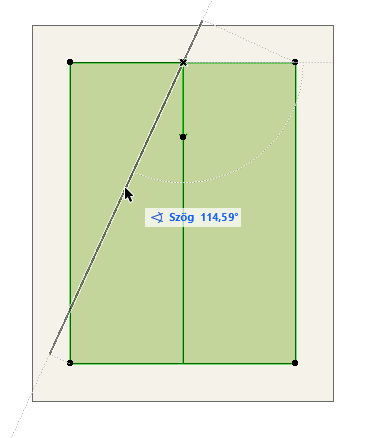

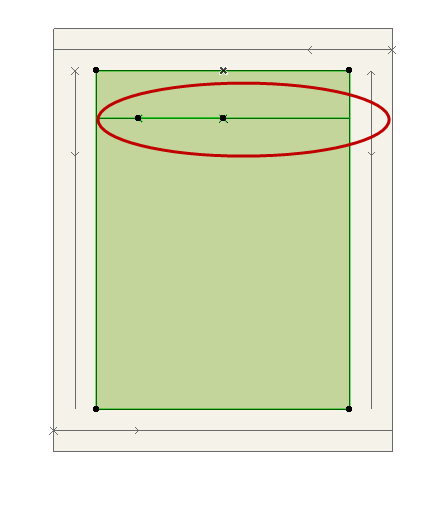

3.Az összetevő alapvonala függőleges, ez nem a keresett terület. Jelölje ki az alapvonalat a Profilszerkesztő ablakban, és forgassa vízszintes helyzetbe.

ComponentAreaPM_4.png     ComponentAreaPM_5.png

4.A módosítások tárolásához kattintson a Profil tárolása gombra.

5.A program figyelembe veszi az oszlop vízszintes területét a konszignációhoz.

A Profilkezelőben történő szerkesztésre vonatkozó általános tudnivalókat lásd itt: Profilkezelő.
