A Tervlapsablon olyan, mint egy sablon, amely meghatározza a Tervlapkönyv Tervlapjainak (oldalainak) a méretét. Minden tervlapnak van egy tervlapsablonja.
A Tervlapsablonon elhelyezett grafikus és szövegelemek („sablon elemek”) minden Tervlapon megjelennek, melyek ezt a Tervlapsablont használják sablonként.
A Tervlapsablonok a Tervlapkönyv Tervlapsablonok mappájában találhatók, és megkülönböztető nevekkel lehet őket ellátni.
Az ARCHICAD több előre meghatározott tervlapsablont is tartalmaz. Használhatja bármelyik előre meghatározott Tervlapsablont, vagy készíthet egy egyedi Tervlapsablont.
A legtöbb beállítás a Tervlapsablon beállításai menüpont alatt érhető el.
Lásd Tervlapsablon beállításai.
Tervlapsablon megnyitása
Ha egy Tervlapsablont szeretne megnyitni, kattintson kétszer a nevére a Tervlapkönyvben.
Alapértelmezés szerint minden tervlap és tervlapsablon új lapon vagy ablakban nyílik meg.
Új Tervlap vagy Tervlapsablon megnyitásakor az felülírhatja az éppen nyitott tervlapot vagy tervlapsablont, vagy megnyitható új lapon. Az új lap nyitására vonatkozó beállítás a Beállítások > Munkakörnyezet > További lehetőségek menüpontnál módosítható.
Alapértelmezett Tervlapsablon
Alapértelmezésben az új Tervlapok a Tervlapsablonok egyikét használják. Az alapértelmezett Tervlapsablon egy kis szamárfüllel van megjelölve.
Az alapértelmezett tervlapsablon megváltoztatásához tegye meg az alábbi lépéseket:
Válassza ki a kívánt tervlapsablont a Navigátorban vagy a Szervezőben, és válassza a következő lépések egyikét:
•Válassza a Legyen ez az alapértelmezett opciót a helyi menüből
•Nyissa meg a Tervlapsablon beállításait, és jelölje be az Alapérték új tervlap létrehozásához jelölőnégyzetet.
Tervlapsablon használata
Másik Tervlapsablon alkalmazásához egy tervlapon, tegye meg a következő lépéseket:
•Fogja meg és mozgassa a kívánt Tervlapsablont a kijelölt Tervlapra
•Fogjon meg és mozgasson egy Tervlapot egy tetszőleges Tervlapsablonra

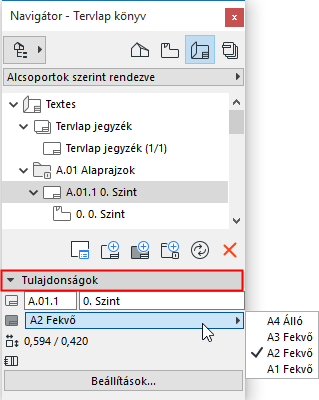

•Jelöljön ki egy Tervlapot, majd válasszon hozzá egy másik Tervlapsablont a Navigátor paletta alján található Tulajdonságok rész kiugró menüjéből vagy a kiválasztott Tervlap beállítások párbeszédablakában.
Egy új tervlapsablon létrehozásához az alábbi lehetőségek bármelyikét használhatja:
•Használja az Új tervlapsablon parancsot bármely Tervlapkönyv helyi menüjéből a Navigátor Sablonok mappájában.
•Válassza a Dokumentáció > Tervlapkönyv > Új tervlapsablon parancsot.
•Kattintson az „Új tervlapsablon” ikonra a Navigátorban vagy a Szervezőben.
Tervlapsablon rajzfelirata
Az alapértelmezett tervlapsablonok tartalmaznak gyakran használt feliratokat, amelyek állhatnak 2D-s rajzi elemekből és szövegekből, beleértve az Automatikus szöveg fogalmát is. Az Automatikus szövegek speciális, előre meghatározott, a program által automatikusan létrehozott szövegek.
Lásd még: Automatikus szöveg.

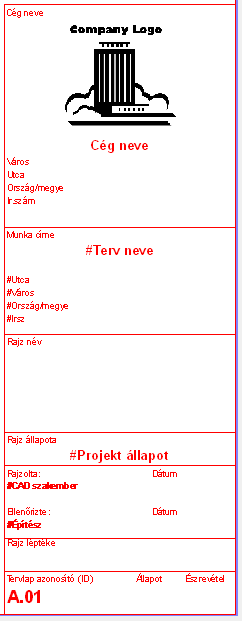

A lenti tervlapsablon feliratában például több Automatikus szöveg is található: a Terv neve, a Rajz neve, a Terv státusza és a Tervlap azonosítója, valamint egyszerű szövegelemek és egy embléma.
A felirat módosításához vagy létrehozásához a Tervlapsablont kell megnyitni, és a 2D-s szerkesztési és szöveges eszközökkel lehetséges a tartalmat hozzáadni vagy módosítani.
Tervlapsablon elemek megjelenítése
Egységes szín megadásához, minden sablon elem számára használja a Beállítások > Munkakörnyezet > Képernyő-beállítások parancsot. Egyébként a sablon elemek saját színükben jelennek meg.
A sablon elemek a tervlap alatt vagy felett való megjelenítéséhez válassza a kívánt opciót a Tervlapsablon beállításai panel Név és méret területén.
Megjegyzés: Ha el szeretné rejteni az alap elemeket valamennyi tervlapon, kapcsolja ki a Nézet > Megjelenítési lehetőségek a képernyőn > Tervlapsablon elemei a tervlapon parancsot. Ez a beállítás hatással van a Pauszként használt Tervlapok sablonelemeire is.
Ha a Tervlapot Pauszként mutatja, minden Tervlapsablon elem a Pausz részeként fog megjelenni.
