Minden elhelyezett rajznak van kerete. Ez kétféleképpen használható:
•Keret rajzhoz igazítása a forrásnézet teljes tartalmának megjelenítéséhez
•A keret kézi átméretezése a látható tartalom csökkentése (és adott esetben a rajz körülvágása) érdekében
Miért érdemes körülvágni a rajzot?
A rajz keretének átméretezésekor a rajz nem látható tartalma tetszés szerint levágható és törölhető a rajzok gyorsítótárából. A levágott tartalmat többé nem kell ellenőrizni vagy frissíteni (amíg vissza nem állítja). Így a rajz körülvágásakor csökken a fájlméret, és lerövidülhet a rajz frissítéséhez szükséges idő.
A keret szerkesztése és a rajz körülvágása funkciók minden rajztípusnál ugyanúgy használhatók, beleértve a külső forrásból származókat is.
A levágott tartalom mindaddig visszaállítható, amíg a forrás elérhető.
Keret és levágott tartalom átméretezése
Levágott tartalom visszaállítása
Rajzok körülvágása a kerettel parancs
Körülvágás megszüntetése parancs
Alapértelmezés szerint a rajz kerete a teljes rajzot magában foglalja: a Keret rajzhoz igazítása vezérlő aktív a Rajz beállításainál és az Infótáblán.
Ez a rajzkeret folytonos vonalból áll, nem vág le semmit a rajzból.
Keret rajzhoz igazítása (Folytonos vonal)
Keret és levágott tartalom átméretezése

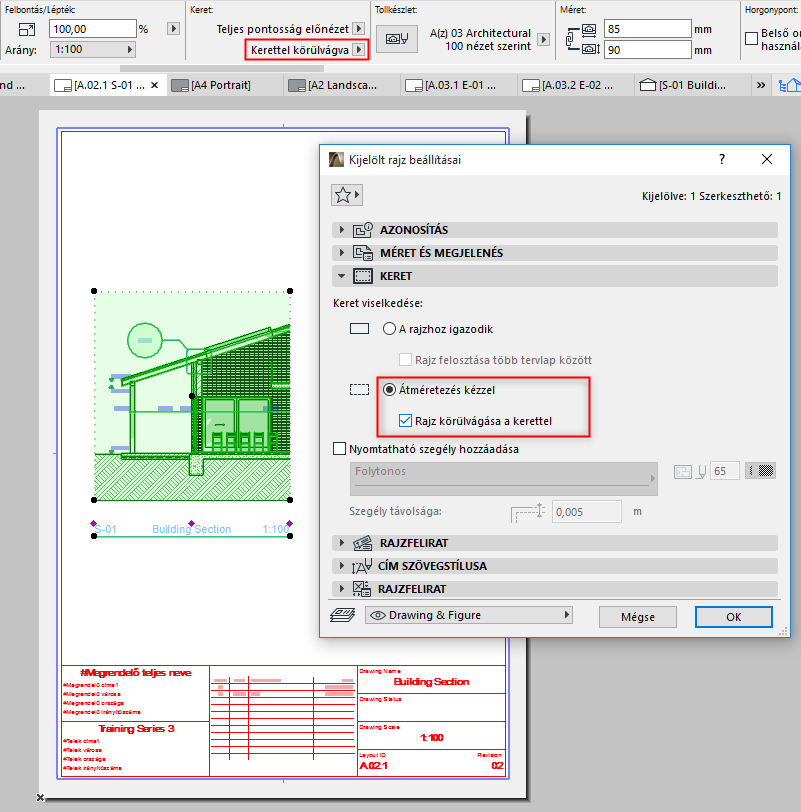

1.Válassza ki a keret tetszőleges élét, és módosításához használja a mozgó paletta szerkesztési parancsait.
2.Ekkor aktívvá válik az Átméretezés kézzel választógomb (a Rajz beállításainál és az Infótáblán).
3.Alapértelmezés szerint a Rajz körülvágása a kerettel lehetőség is be van jelölve: a keret újraméretezésekor a program az új kerettel vágja körül a képet.
A körülvágott rajz keretét szaggatott vonal jelzi.
A levágott tartalom mindaddig visszaállítható, amíg a forrás elérhető. (lásd lentebb)
Kerettel körülvágva (Szaggatott vonal)

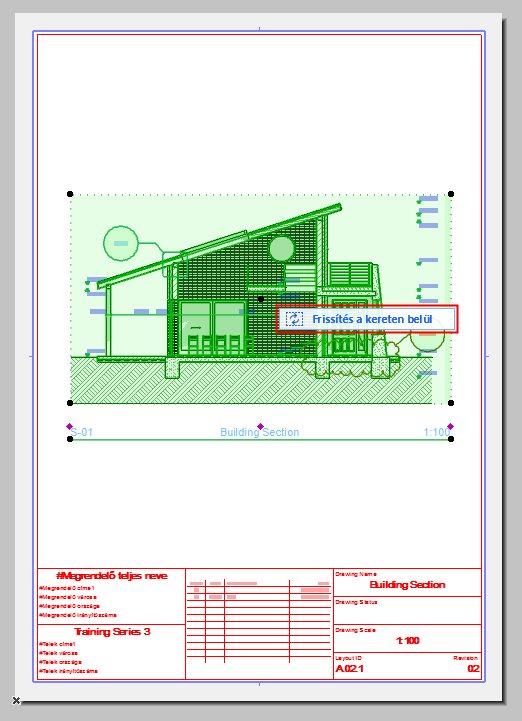

Levágott tartalom visszaállítása
Egy kiválasztott, körülvágott rajzon:
1.Mozgassa a keretet a kívánt pozícióba.
2.A levágott tartalmat az árnyékos területek jelzik. Megjelenik a Frissítés a kereten belül parancs.
3.Kattintson a Frissítés a kereten belül lehetőségre. Ekkor a program visszaállítja a rajz rejtett (levágott) részeit.
4.Ha tovább módosítja a keretet, a parancs a következőre változik: Teljes frissítés.
–Kattintson a Teljes frissítés gombra a rajz teljes tartalmának háttérben történő frissítése céljából. Ekkor az összes rejtett tartalom megjelenik, így nem szükséges folyamatosan frissítenie a keret formájának szerkesztésekor.
Rajzok körülvágása a kerettel parancs
Kézzel átméretezett keretű, nem körülvágott, kijelölt rajz esetén:
Használja a Rajzok körülvágása a kerettel parancsot, melynek helye:
•A Rajz vagy a Rajz Navigátor elemének helyi menüje
•A Tervlap lap helyi menüje
•Infótábla
•Dokumentáció > Rajzok menü
•Rajz beállításai (Keretek panel)
A rajz aktuális állapota Körülvágott (ahogyan az az Infótáblán és a Rajzkezelőben látható). A rajz minden olyan része, amely a keret aktuális méretén kívül esik, törlődik a rajzok gyorsítótárából.
A körülvágott rajz keretét szaggatott vonal jelzi.
Megjegyzés: A Körülvágott állapot megadható a Rajz eszköz alapértelmezett beállításaként a Rajz beállításainál vagy az Infótáblán.
Körülvágás megszüntetése parancs
Bármely kijelölt és körülvágott rajz esetén:
Használja a Körülvágás megszüntetése parancsot a következő helyeken:
•A Rajz vagy a Tervlap lap helyi menüje
•Infótábla
•Dokumentáció > Rajzok menü
•Rajz beállításai (Keret panel): Szüntesse meg a Rajz körülvágása a kerettel kijelölését
A rajz aktuális állapota Nem körülvágott (ahogyan az az Infótáblán és a Rajzkezelőben látható), a kerete pedig Kézzel átméretezett.
–Automatikus frissítésű rajz esetén: a Körülvágás megszüntetése parancs visszaállítja a rajz korábban levágott részeit
–Manuális frissítésű rajz esetén: a levágott részek visszaállításához használja a Körülvágás megszüntetése parancsot, majd frissítse a rajzot.
A kézzel átméretezett rajzkeretet szaggatott vonal jelzi:
Kézzel átméretezett keret (szaggatott vonal) – Nem körülvágott állapotú rajz
