Csatlakozási tartomány (mag meghosszabbítása a csatlakozás biztosítása érdekében)

Gerendák és oszlopok esetén: ez a beállítás virtuálisan meghosszabbítja az 1D tag magjának hosszát annak tengelye mentén.

A mag virtuális meghosszabbításának célja, hogy a gerenda vagy az oszlop teherhordó kapcsolatban legyen más elemekkel. Ezzel a művelettel érvényesíthetők olyan igazítási szabályok, amelyek eredményeként a tartószerkezeti elemeknek kapcsolódniuk kell.

Ez olyan előre gyártott elemeknél lehet hasznos, amelyek valamelyik végén szándékosan helyet hagynak, például szigetelés számára vagy a csomópont kidolgozásához). A program a csatlakozási tartományon belül virtuálisan meghosszabbítja a tartószerkezetet az ilyen rések kitöltése érdekében.

Fontos megjegyzések:

–Ezzel a beállítással csak virtuálisan növeli az elem magjának hosszát, a művelet nincs hatással a fizikai modell elemére, és nem hosszabbítja meg az 1D tagot.

–A kiegészítő csatlakozási tartománynak akkor van jelentősége, amikor modellellenőrzést futtatunk a szerkezetelemzési modellen. Ha a csatlakozási tartomány lehetővé teszi a szerkezeti csatlakozást, a modell ellenőrzése során az elemek folytonosnak minősülnek majd a szerkezetelemzési modell szempontjából.

–Csak akkor adható hozzá újabb csatlakozási tartomány az elemhez, ha az igazítási szabályok éppen érvényesek a szóban forgó elemre, azaz a Nyújtás és visszavágás és/vagy Eltolás négyzetek is be vannak jelölve ebben a párbeszédablakban. Ha mindkét hozzárendezési négyzet üres, az opció nem elérhető.

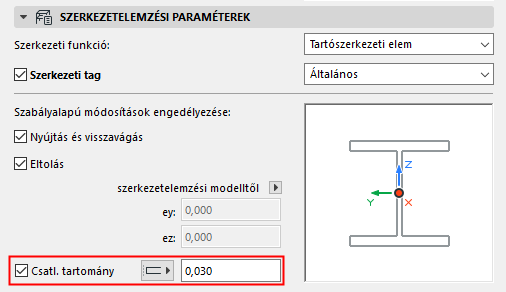

Adja meg a meghosszabbítás („csatlakozási tartomány”) hosszát.

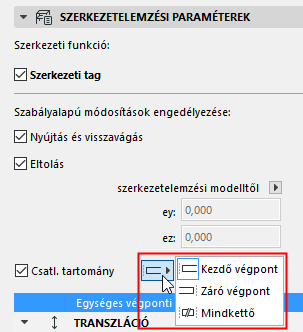

Adja meg, hogy melyik véget kívánja meghosszabbítani („Eleje”, „Vége”, „Mindkettő”). A „Mindkettő” lehetőséggel mindkét végéhez hozzáadja a bővítést.

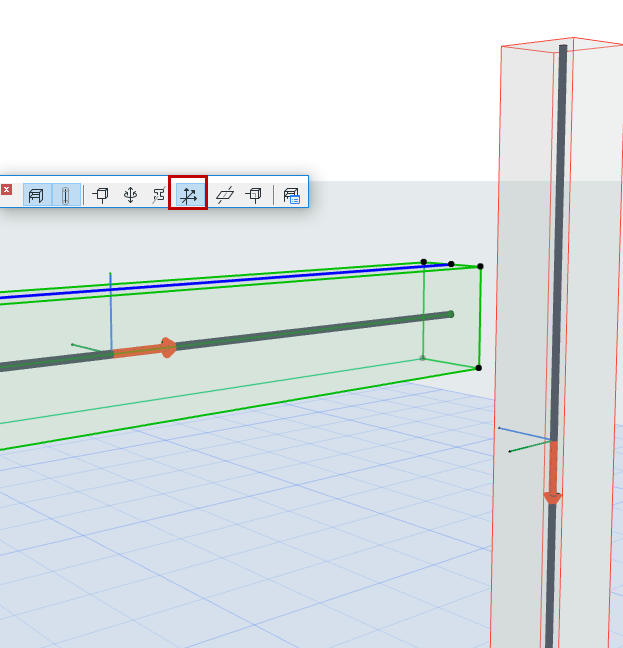

•A végek azonosításához kapcsolja be a „Helyi koordinátarendszerek megjelenítése” lehetőséget, így láthatóvá válik a szerkezeti elem irányát jelző nyíl.

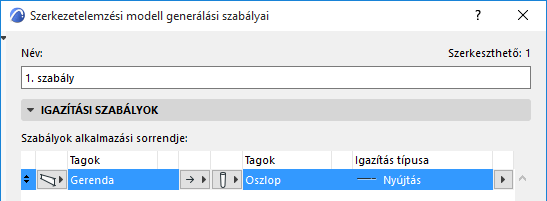

A példában a gerendamag nem metszi a szomszédos oszlopmagot, így a Nyújtás igazítási szabálynak nincs hatása.

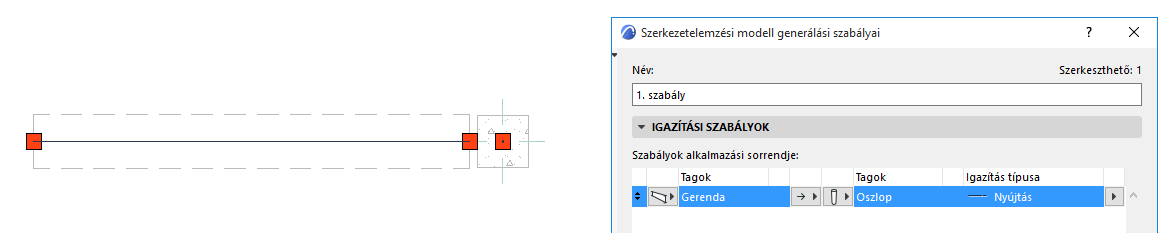

Nincs teherhordó kapcsolat: az igazítási szabályoknak nincs hatása

Az alábbi példában a gerenda csatlakozási tartományát 5 cm-re bővítjük. Ennek eredményeképp a gerendamag virtuálisan 5 cm-rel hosszabb lehet, így már metszi a szomszédos oszlopmagot. A program ekkor már érvényesíti a Nyújtás igazítási szabályt.

Gerendamag bővített csatlakozási tartománnyal: a „Nyújtás” igazítási szabály alkalmazása

Ha csatlakozási tartományt alkalmazunk, az igazítási szabályok összes típusa működésbe léphet (nem csak a nyújtás). Például: Eltolás.

A következő példában:

1.A gerendának nincs teherhordó kapcsolata az oszloppal, így az eltolási igazítási szabály nem alkalmazható.

2.A következő lépésben csatlakozási tartományt állítunk be a gerendához, így teherhordó kapcsolat jöhet létre az oszloppal.

3.Ekkor a program alkalmazni tudja az eltolási szabályt.

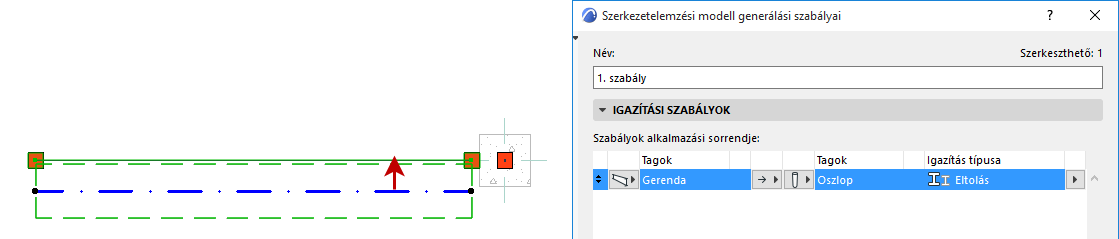

Gerendamag bővített csatlakozási tartománnyal: az „Eltolás” igazítási szabály alkalmazása
