1.Válassza ki a Szerkezeti támasz eszközt
–az eszköztárból, vagy
–Tervezés > Szerkezetépítő mérnöki eszközök > Szerkezeti támasz
2.Az alaprajzon vagy a 3D ablakban: álljon a kurzorral arra a szerkezetelemzési tagra, amelyet meg szeretne támasztani.
3. A tag típusától függően (1D vagy 2D) a grafikus visszajelzésen láthatók az elérhető támasztípusok: Pontszerű, Vonalmenti és/vagy Felület.

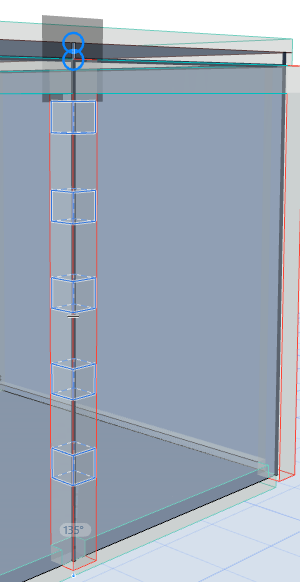

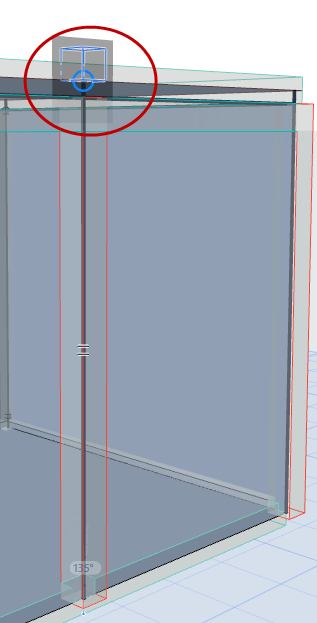

Grafikus előnézet: pontszerű és vonalmenti támasz 1D taghoz

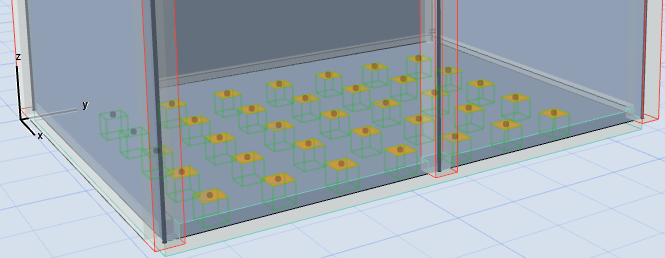

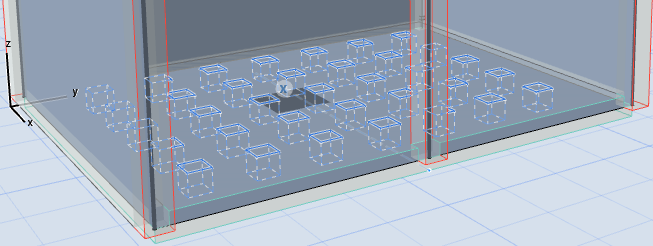

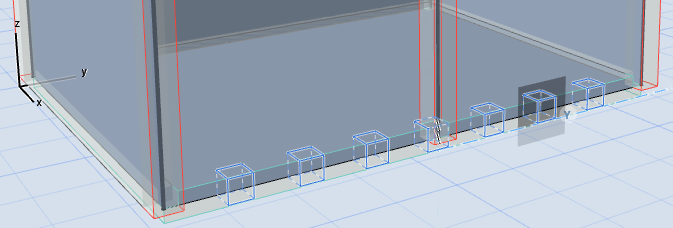

Grafikus előnézet: pontszerű és felületi támasz 2D taghoz
4.Amikor a kívánt támaszgeometria látható, kattintson az elhelyezéshez.
5.Ha szükséges, további beállítások megadásához használja a Támasz eszköz beállításait vagy az Infótáblát.

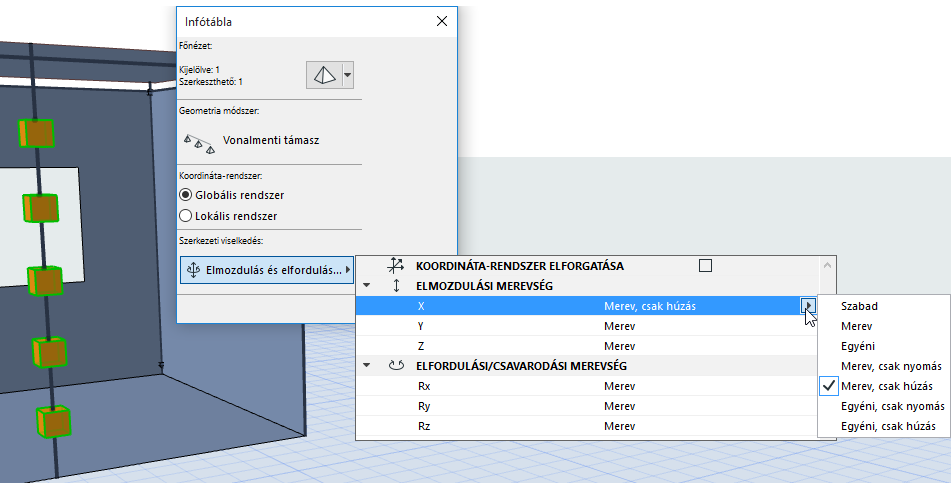

Vonalmenti támasz elem elmozdulási/elfordulási/csavarodási merevsége
Szerkezeti támasz eszköz alapbeállításai
Új szerkezeti támasz elhelyezésekor az elem alapértelmezett beállításai a pont típusú támaszokra érvényes beállításokat és rajzi egységeket használják (ezek közül néhány a többi támaszgeometriára nem vonatkozik). Ettől függetlenül adja meg az adott támaszgeometriához szükséges értékeket (pl. vonalmenti vagy felületi támasz).
Elhelyezés után a kiválasztott elem beállításainál a megfelelő és releváns beállítások és rajzi egységek láthatók.
