Profilmegfeleltetés (Exportálás SAF formátumba)

Nem elérhető az ARCHICAD STAR(T) Edition 2021-ben

A Profilmegfeleltetés segítségével az összetett profilt tartalmazó 1D tagok pontos megfelelőjükre képezhetők le („SAF keresztmetszet”) a fogadó szoftverben.

Megjegyzés: Csak a komplex profilnak számító 1D elemeket kell leképezni, a 2D elemek vastagságát ugyanis a rendszer automatikusan felismeri és leképezi. Anyaguk meghatározása az Anyagmegfeleltetés panel szerint történik.

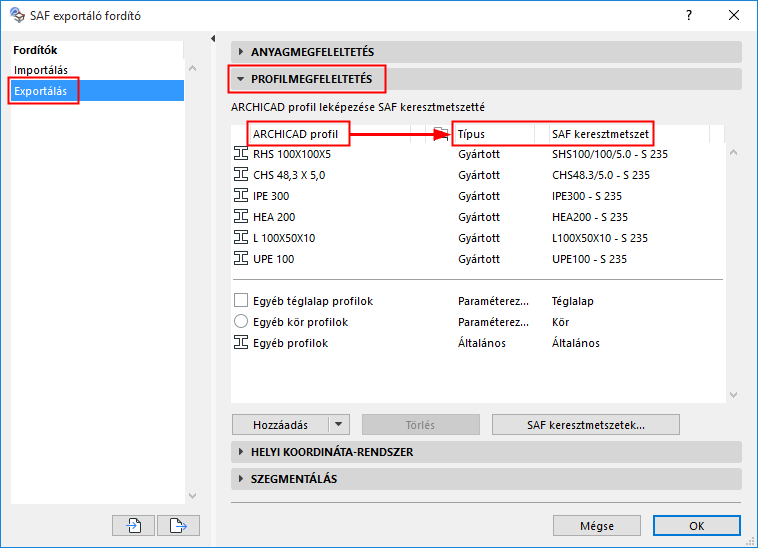

Nyissa meg a Fájl > Együttműködés > SAF > SAF fordítók menüpontot, és válassza az Exportáló fordító lehetőséget.

Keresztmetszeti típusok SAF-ben

Az SAF szabvány négy keresztmetszeti típust határoz meg:

•Gyártott: Ipari előállítású keresztmetszetek szabványos elnevezéssel.

•Összetett: több gyártott profilra épülő összetett szelvény (pl. két I-szelvény). Példa összetett keresztmetszet megadására: profil = IPE200 és paraméterek = 10mm (profilok közötti távolság).

•Parametrikus: forma és méret (paraméterek) által meghatározott keresztmetszetek.

•Általános: a keresztmetszet bármely általános formájának meghatározására szolgál. Egy vagy több zárt poligonból áll, nyílásokkal együtt. Ezek nem szabványos elnevezést használnak.

„Parametrikus” vagy „általános” SAF keresztmetszetek
