Több SAF keresztmetszet hozzáadása (SAF importálása ARCHICAD-be)

A leképezhető SAF keresztmetszetek listájának bővítéséhez válasszon az alábbi műveletek közül a Profilmegfeleltetés panelen (SAF importáló fordító):

Keresztmetszetek importálása SAF fájlból

Ez az előnyben részesített eljárás, mivel segítségével elkerülhetők a gépelési hibák.

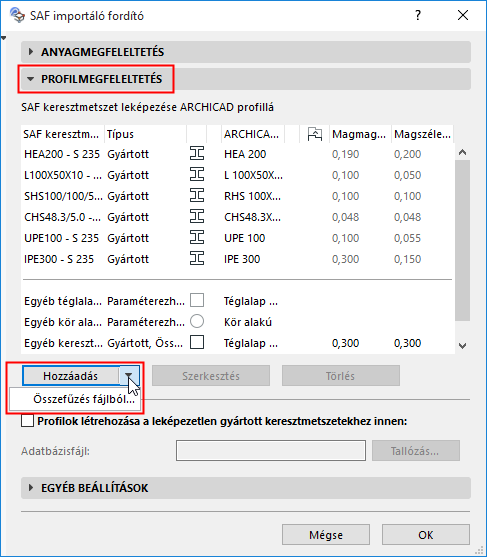

1.A Hozzáadás gomb után kattintson az Összefűzés fájlból lehetőségre.

2.Keresse meg az erre a célra előkészített .xlsx (SAF) fájlt.

Lásd SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához.

3.Az SAF fájlból származó keresztmetszetek megjelennek egy párbeszédablakban. Tekintse át a listát, és jelölje ki az importálandó elemeket.

4.Kattintson az OK gombra.

SAF keresztmetszetek manuális hozzáadása és szerkesztése

1.Kattintson a Hozzáadás vagy (a listában kiválasztott keresztmetszet esetén) a Szerkesztés lehetőségre.

2.A megnyíló párbeszédablakban adja meg vagy módosítsa kézzel az új SAF keresztmetszet nevét/anyagát.

Megjegyzés: Itt csak a „Gyártott” típusú SAF keresztmetszetek adhatók hozzá, mivel azok szabványos névvel rendelkeznek.

3.Válasszon egy SAF keresztmetszeti formcode-ot az előugró ablakban.

4.Adja meg az SAF anyagtípust (acél vagy alumínium).
