Egyéb beállítások (SAF importálás ARCHICAD-be)

Nem elérhető az ARCHICAD STAR(T) Edition 2021-ben

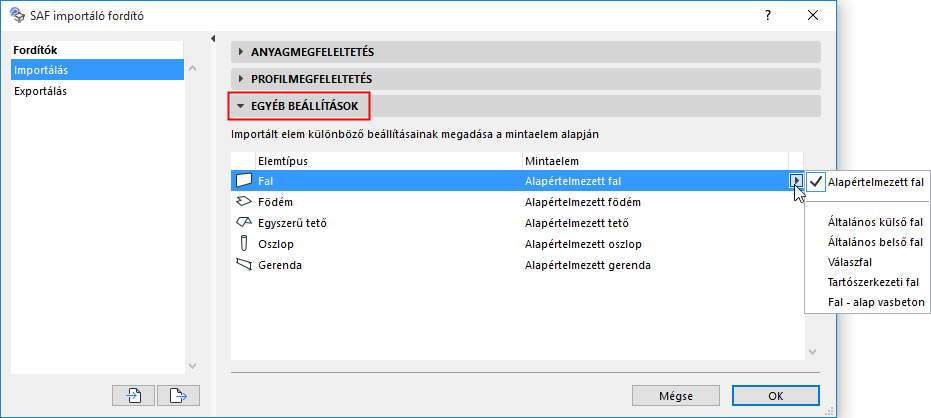

Az SAF fordító beállításainak megnyitása:

Fájl > Együttműködés > SAF > SAF fordítók.

Ezen a panelen választhat alapértelmezett ARCHICAD eszközbeállításokat az összes importált elemzési tagtípushoz (fal, födém, tető, oszlop, gerenda).

Az előugró ablakban mindegyik elemtípushoz válassza az ARCHICAD eszköz alapértelmezett beállításait vagy annak egyik kedvencét.

Mire használhatók ezek a beállítások?

Az importált SAF elemek számos szerkezetelemzési paramétere megfelelően újrakészül (vagy manuálisan megfeleltethető) az ARCHICAD-ben: geometria, hely, anyag, keresztmetszet stb. paraméterek. SAF fájl importálásakor ezek az SAF adatok felülírják a vonatkozó értékeket ARCHICAD-ben.

Azonban az ARCHICAD-be importált analitikus elemek olyan fizikai elemekké alakulnak, amely számos egyéb tulajdonsága (pl. tollkészlet, osztályozás) nincs meghatározva SAF-ban.

Ezért az ARCHICAD-ben történő fizikai megjelenés meghatározásához mindegyik importált analitikus elem az SAF importáló fordító Egyéb paneljén megadott eszközbeállítási definíciókat használja majd (az SAF-ben nem megadott minden beállítás esetén).

A következő táblázat az SAF-ből importált 1D és 2D tagokból készített ARCHICAD elemeket tartalmazza:
