SAF fájl importálása ARCHICAD-be
Az importálás kétféleképpen végezhető el:
•Nyissa meg a SAF fájlt ARCHICAD-ben
•Használja a Modellek összehasonlítása lehetőséget a különbségek megjelenítéséhez egy kétirányú munkafolyamat részeként
Az egyes munkafolyamatok összefoglalását lásd lentebb.
Fájl > Megnyitás paranccsal

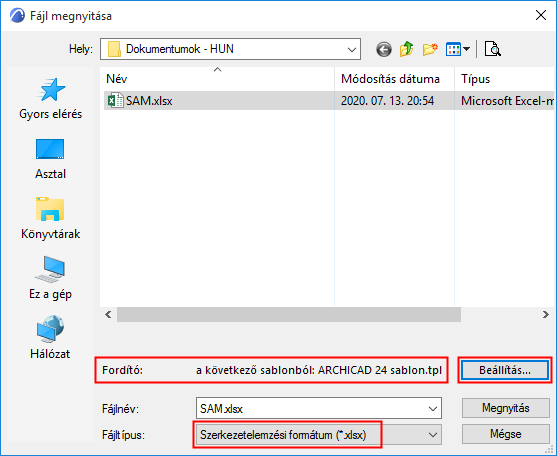

1.Használja a Fájl > Megnyitás parancsot, és keresse meg a kívánt SAF fájlt.
2.A Megnyitás folyamata a választott sablonfájl SAF fordító beállításait használja.
Jelölje be az aktuális sablonfájlt, amely a Megnyitás párbeszédablak „Fordító” részében található. Szükség esetén kattintson a Beállítások lehetőségre, és válasszon másik sablont.
3.Az SAF fájl megnyílik az ARCHICAD-ben.
–A beérkező elemek ARCHICAD megfelelőkre történő leképezése a választott sablonfájl SAF importáló fordítójának beállításai szerint történik. Ez tartalmazza az elem fóliabeállításait. (Lásd SAF importáló fordító: beállítások.)
–Importálás után automatikusan aktiválódik egy „egyedi” fóliakombináció, amelynél a fólia metszési osztálya minden fólia esetén nulla. (Így nem készülnek automatikus prioritás szerinti kapcsolatok, és a szerkezetelemzési modell csatlakozásai sem sérülnek.)
–A szerkezetelemzési modell igazítási szabályainak beállítása „Nincs szabály” – ez is azért szükséges, hogy a szerkezetelemzési modell csatlakozásai ne módosuljanak.
Modellek összehasonlítása segítségével
Ha visszaimportálja a változtatásokat vagy ellenőrzi a módosításokat a SAF fájlban, javasolt a Modellek összehasonlítása funkció használata (Tervezés > Modellek összehasonlítása).
Ha az SAF fájl megnyitásához a Modellek összehasonlítása funkciót használjuk, alapértelmezés szerint az aktuális terv fordítójának beállításai kerülnek alkalmazásra. Azonban amikor SAF fájlt választunk ki a modellek összehasonlításánál, szükség esetén választható másik sablon az SAF fordítóhoz.
