Szerkezeti alkalmazásokhoz optimalizált SAF adatfájlok letöltése

A szerkezeti alkalmazásokhoz optimalizált SAF adatfájlok letöltéséhez:

•lépjen a Letöltések oldalra a graphisoft.com weboldalon

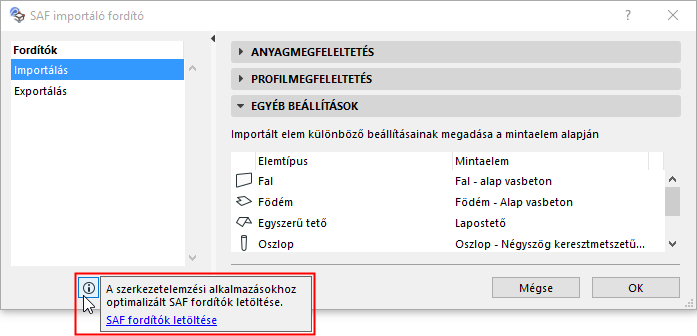

•vagy kattintson az SAF fordítók párbeszédablak alján lévő információs hivatkozásra.

Az ezen az oldalon elérhető és rendszeresen bővülő tartalom a következő:

•SAF anyagkatalógus SAF.xlsx formátumban különböző elemzési szoftverekhez (pl. SCIA)

•SAF gyári keresztmetszetek katalógusa SAF.xlsx formátumban különböző elemzési szoftverekhez (pl. SCIA)

•Külső adatbázisfájl a „Profilok készítése nem leképezett gyári keresztmetszetekhez” funkcióhoz, amelyet az SAF importáló fordító használ.

•Fordítói beállítások SAF Translator.xml formátumban

Megjegyzés: Az előre meghatározott SAF Translator.xml fájlok az ARCHICAD gyári sablonján alapulnak. Ezért előfordulhat, hogy néhány anyag- és profiljellemző nem egyezik az adott tervfájlban lévő jellemzőkkel – így néhány tulajdonság hiányozni fog, ezeket manuálisan kell helyreállítani. Ennek ellenére az előre meghatározott fájl használatával is idő takarítható meg, az ugyanis megfelelő kiindulási pontot biztosít.

Töltse le a kívánt csomagot, majd importálja vagy fűzze össze a fájlt a megfelelő SAF fordító párbeszédablakában.

Megjegyzés: Az elérhető előre meghatározott tartalom részletes és átfogó katalógusokat takar. Ez olyan elemeket is jelent, amelyeket nem fog használni az adott tervben.

Ha csak korlátozott mennyiségű SAF anyagra/keresztmetszetre van szüksége, érdemes egy olyan saját SAF adatfájlt készíteni a külső elemzési szoftver alapján, amelyben csak a szükséges elemek találhatók meg:

Lásd SAF adatfájl készítése és exportálása a szabványos leképezés biztosításához.
