Anyagmegfeleltetés (Exportálás SAF formátumba)

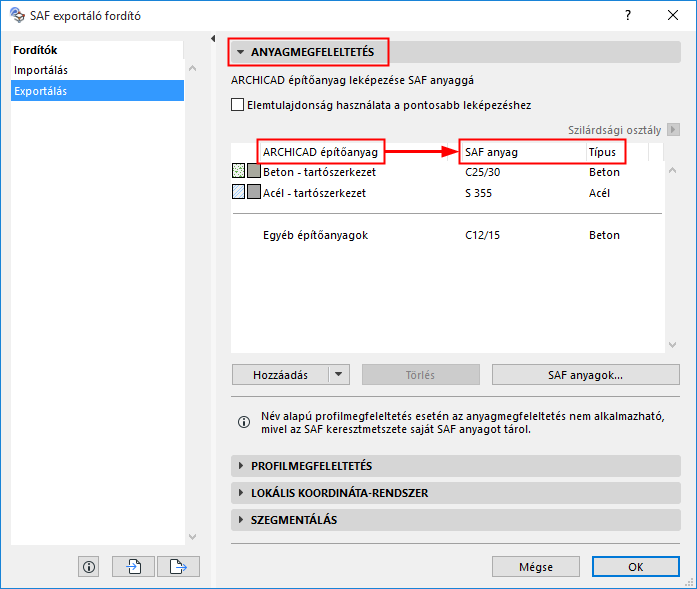

Nyissa meg a Fájl > Együttműködés > SAF > SAF fordítók menüpontot, és válassza az Exportáló fordító lehetőséget.

Az Anyagmegfeleltetés funkcióval az ARCHICAD építőanyagok pontos megfelelőjükre („SAF anyag”) képezhetők le a fogadó szoftverben.

Mindegyik ARCHICAD építőanyag megfeleltethető név szerint egy meghatározott SAF anyagnak.

Lásd ARCHICAD építőanyag megfeleltetése (név szerint).

A nem név alapján megfeleltetett építőanyagok az „Egyéb építőanyagoknál” megadott alapértelmezett beállítást használják – ez egy átfogó meghatározás.

Az ezen a panelen található anyagmegfeleltetési definíciók a következő exportált ARCHICAD szerkezetekre vonatkoznak:

•Minden 2D tag

•Téglalap és kör alakú profillal rendelkező 1D tagok

•Összetett profilok, amelyek exportálása „általános” típusként történik a Profilmegfeleltetés panelen. (Ezekhez nem tartozik olyan megfelelő elnevezésű SAF keresztmetszet, amely anyagot tartalmazna.)

–Minden egyéb ARCHICAD összetett profil esetén: az anyagmegfeleltetés nem alkalmazható. Ezeknek az összetett profiloknak a leképezése név szerint történik (a Profilmegfeleltetés panelen) a megfelelő SAF keresztmetszetre, amely anyagdefiníciót is tartalmaz.
