A Modellek összehasonlítása funkcióval egyszerűen összevethetők és megjeleníthetők a két modell közötti változások. A változtatások azonosítása az „új”, „módosított” és „törölt” 3D elemek alapján történik.
A két összehasonlítandó modell az alábbiak közül választható:
•Aktuális építészeti vagy szerkezetelemzési modell (akár ugyanannak az aktuális modellnek két különböző időpecséttel jelölt változata)
•Külső fájl (PLN, PLA vagy SAF formátum) vagy egy tetszőleges BIMcloud terv
•Csapatmunka modell: két – a változtatások fogadása előtti és utáni – változat összehasonlítása
•Aktuális modell: két – a kapcsolat frissítése előtti és utáni – változat összehasonlítása
•IFC modell (ez egy kísérleti funkció. Lásd IFC szerkezetelemzési modell importálása/exportálása – kísérleti funkció.)

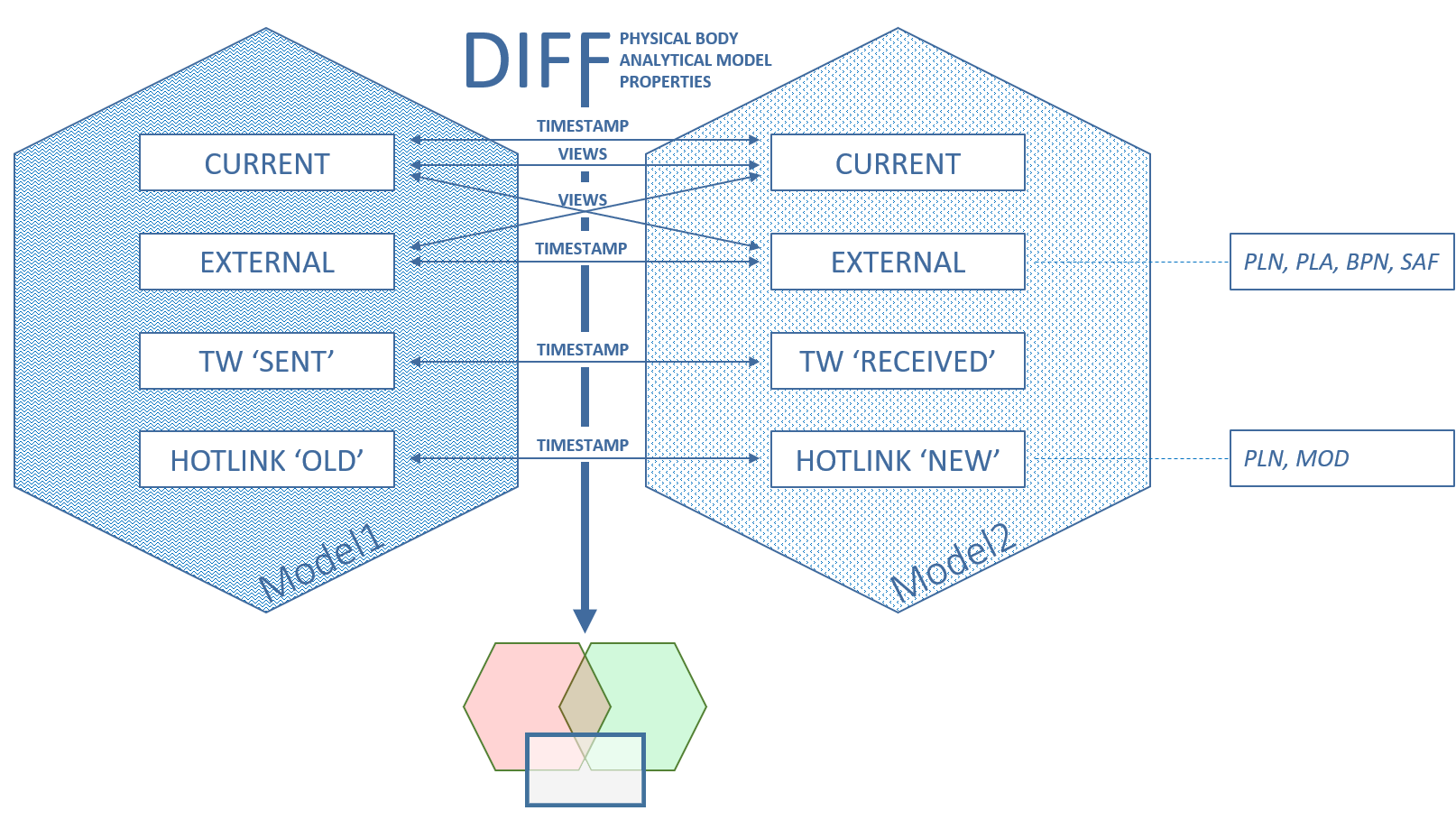

A modellek összehasonlítása funkcióval többféleképpen megjeleníthetők két 3D modell különbségei
Minden munkafolyamatban az Összehasonlítás paranccsal készíthető el a két összehasonlított modell nézete egy külön „Modellek összehasonlítása” ablakban.
Használja a Modellek összehasonlítása ablakban található Modellek összehasonlítása palettát a modell változásainak szűrésére, listázására és nagyítására, és itt kaphat visszajelzést is arról, hogy melyik paraméterek módosultak.
A folyamat a 2D elemeket nem veszi figyelembe.
Megjegyzések:
–A Modellek összehasonlítása funkció a két modellt azok konkrét időpecsétje alapján hasonlítja össze. Így ha később módosítja valamelyik modellt (pl. nézetbeállítás módosítása, elem törlése), a modellek összehasonlításának korábbi eredménye nem frissíthető. Ilyenkor futtassa le ismét a Modellek összehasonlítása funkciót a frissített modellekkel.
–Nagy és komplex tervek esetén a modellek összehasonlítása hosszabb időt vehet igénybe, de a folyamat a háttérben fut, így megszakítás nélkül dolgozhat tovább az aktuális modellen.
–Amíg a folyamat zajlik, illetve annak befejezésekor a Modellek összehasonlítása lapon láthatók a visszajelzések.
–Egyszerre több Modellek összehasonlítása folyamat is futtatható.
Csapatmunka modellváltozatok (a változtatások fogadása előtti és utáni állapot) összehasonlítása
Az aktuális modell két mentett változatának összehasonlítása
Egy terv két nézetének összehasonlítása
ARCHICAD modellek két – a kapcsolat frissítése előtti és utáni – változatának összehasonlítása
Két szerkezetelemzési modell összehasonlítása
Nézet kiválasztása az összehasonlításhoz
A Modellek összehasonlítása palettán megjelenő módosítások szűrése
Modellek összehasonlítása: változtatások áttekintése
Munkaterület színei a modellek összehasonlításához
Feladat létrehozása a Modellek összehasonlítása módosítási listájáról
