Hibafigyelmeztetések javítása a Típusmegfeleltetés párbeszédablakban

Az ARCHICAD két típusmegfeleltetési beállításkészletet tartalmaz az IFC exportáláshoz. Mindegyik beállításkészlet a támogatott IFC sémára (IFC2x3 vagy IFC4) van optimalizálva.

Ha az előre meghatározott beállításkészleteket a lenti képeken láthatóak szerint használja, a leképezés megfelelően zajlik majd.

Ha testre szabja a Típusmegfeleltetés beállításkészletet, vagy módosítja a sémadefiníciót, az elavult vagy hibás leképezési meghatározásokat eredményezhet, mivel az IFC típusmeghatározások némileg különböznek az IFC2x3 és az IFC4 esetén.

Az ARCHICAD-ben található IFC fordítók és Típusmegfeleltetés párbeszédpanelek figyelmeztetnek a nem kompatibilis Típusmegfeleltetés definíciókra, és segítenek megoldani a problémát.

A példában egyedi Típusmegfeleltetés beállításkészletet használunk, amelynek kompatibilisnek kell lennie az IFC4 sémával. A Kompatibilitás panel azonban hibát jelez:

Kattintson a „három pont” gombra a Típusmegfeleltetés beállításkészlet párbeszédablakának megnyitásához.

A hiba itt is látható.

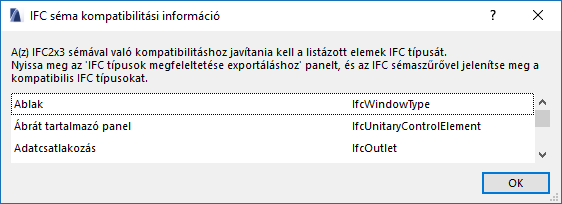

A részletekért kattintson az Infó gombra. Ekkor a Kompatibilitás információs párbeszédpanelen látható a problémás leképezési elemek listája (a példában: Alapozás, Pillér, Rámpa).

Kattintson az OK gombra a fő párbeszédablakhoz való visszalépéshez, majd kattintson az IFC típusok megfeleltetése exportáláshoz párbeszédpanelre...

Az IFC típusok megfeleltetése exportáláshoz párbeszédpanelen a szűrőnél válassza az „IFC4 sémához tartozó IFC példányok megjelenítése” lehetőséget, a lenti képen láthatók szerint.

Ekkor a párbeszédablakban kizárólag az IFC4-gyel kompatibilis leképezési definíciók választhatók.

A bal oldali fanézetben a hibás osztályozási elemek láthatók figyelmeztető háromszöggel. Ezeknek az elemeknek az IFC2x3 leképezése valószínűleg megfelelően történt, de az elnevezési szabványok változtak vagy bővültek, ezért újra meg kell feleltetni azokat a vonatkozó, új IFC4 kifejezések használata érdekében. Ez egyszerű művelet.

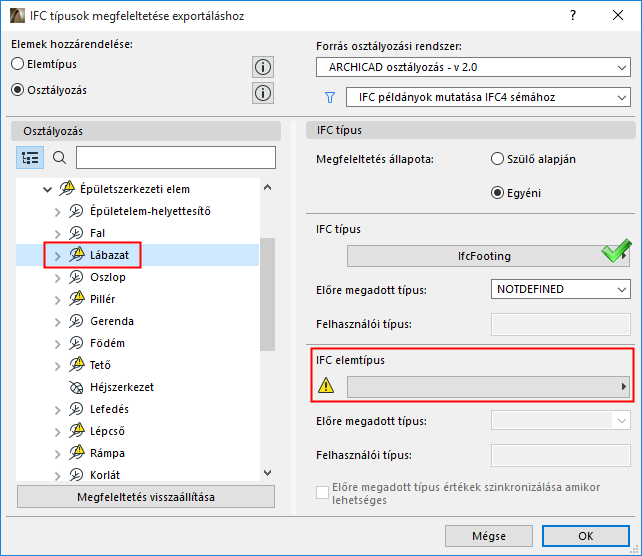

1.Jelölje ki a problémás osztályozási elemet (pl. Alapozás).

A leképezési meghatározások a jobb oldalon láthatók. Az IFC típus megfelelő, de az IFC elemtípus nem található.

2.A kompatibilis leképezési opciók megtekintéséhez kattintson az IFC elemtípus legördülő listára. Válasszon egyet, majd kattintson a Kiválasztás lehetőségre.

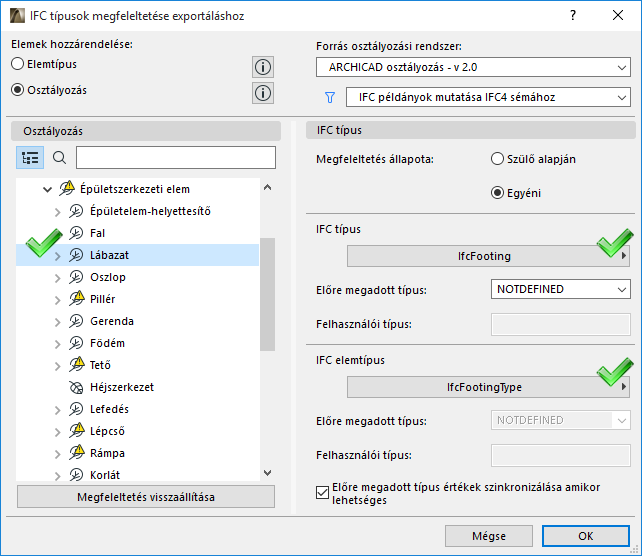

Az Alapozás elemmel kapcsolatos megfeleltetési probléma megszűnt.

Végezze el az ismételt megfeleltetést minden problémás elemnél, így biztosítható, hogy a Típusmegfeleltetés beállításkészlet kompatibilis az IFC4-gyel.
