Beállítások átvétele a Cineware felületektől

Cinema 4D beállítások betöltése

Ezzel a paranccsal importálhatja egy adott Cinema4D anyag beállításait egy külső fájlból. A beállítások az ARCHICAD-ben az éppen aktív felületre töltődnek be.

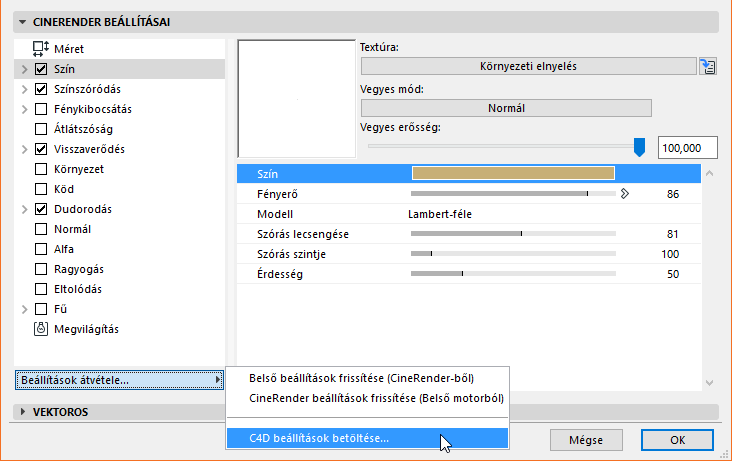

AFelületek Beállítások átvétele előugró menüjében válassza a C4D beállítások betöltése parancsot.

A megjelenő párbeszédablakban keresse ki a Cinema 4D-fájl helyét. Ez lehet egy egyszerű anyag vagy egy teljes Cinema 4D modell.

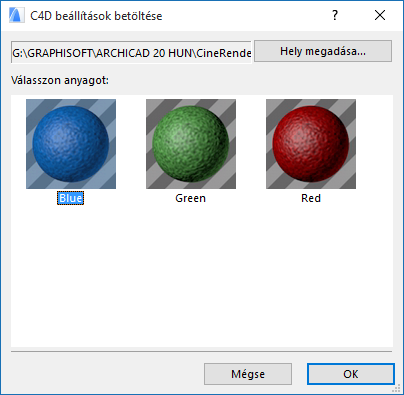

Ha modellfájlt választ, a lista egy párbeszédpanelen jelenik meg, innen választhatja ki a kívánt Cinema4D anyagot.

A kijelölt anyag betöltéséhez kattintson az OK gombra. Ennek beállításai felülírják az aktuális felület beállításait.

Megjegyzések:

-Egy felületen maximum 1024 paraméter használható. (Lásd Felületi paraméterek számának korlátozása, lejjebb).

-Az ARCHICAD nem támogatja a CINEMA 4D csomópont alapú anyagait. Az ilyen anyagokat importálás után speciálisan generált anyag helyettesíti.

Cineware beállítások igazítása az Alap renderelő motorhoz

Az összes felület speciálisan arra a motorra vonatkozik, amelyhez beállították: Alap (beleértve az OpenGL-t) vagy a Cineware. Ha megváltoztatja egy motor (pl. alap renderelő motor) felületi paraméterét, másik motorra váltáskor (pl. Cineware) a módosítás nem jelenik meg ugyanennél a felületi paraméternél. Általánosságban elmondható, hogy a Cineware több és kifinomultabb paraméterrel rendelkezik, mint az Alap vagy az OpenGL renderelő motor (ez utóbbiak egymáshoz nagyon hasonlóak).

Két parancs áll rendelkezésre a Cineware felület megjelenésének Alap (vagy OpenGL) motor szerinti megjelenéssel való szinkronizálásához. Vegye figyelembe, hogy a paraméterek közötti eltérések miatt az eredmény csak megközelítő lesz. Általában az egyszerű felületek alapvető paraméterei pontosan megfeleltethetők.

A Felületek Beállítások átvétele előugró panelén:

Alap beállítások frissítése (Cineware-ből): Ezzel az Alap/OpenGL felület beállításai alkalmazhatók az annak megfelelő, Cineware motorral készített felületre.

Megjegyzés: Mivel az Alap/OpenGL motor viszonylag kevés paramétert használ, előfordulhat, hogy a parancs minimális hatást eredményez. Például a (Cineware) procedurális felületek nem reprodukálhatók az Alap/OpenGL motorral.

Cineware beállítások frissítése (Alap motorból): Ezzel a Basic/OpenGL felület beállításai alkalmazhatók az annak megfelelő, Cineware motorral készített felületre.

Felületi paraméterek számának korlátozása

A Cineware felületekhez rendelkezésre álló nagyszámú fólia és shader miatt elméletileg korlátlan számú paraméter beállítható lenne egy adott felülethez.

Ennek ellenére az ARCHICAD-ben egy felületen maximum 1024 paraméter használható. (Az ARCHICAD a felületi jellemzőket a GDL tárgyaknál is használja, és a GDL programozási nyelvnél a paraméterek maximális száma 1024.)

Ezt a korlátozást észlelheti

•akkor, amikor Cinema 4D fájlból tölt be egy felületet (lásd fent: 4D beállítások betöltése)

•saját egyéni felület konfigurálásakor

A megoldás az, hogy korlátozza a felületen használt shaderek számát, és/vagy egyszerűbb anyagstruktúrát használ (azaz korlátozza a beágyazott fóliák számát).
