Převod nastavení renderu a povrchových materiálů do Cineware

Převod z ARCHICADu 17 a starších

Renderovací engine Lightworks již není dostupný. Nahradil jej engine Cineware, který je převzatý z programu Maxon Cinema 4D R21 a přidává do ARCHICADu většinu jeho parametrů.

Pokud otevřete projekt ze starších verzí v ARCHICAD a chcete použít engine Cineware:

Nastavení fotozobrazení

Nastavení fotozobrazení můžete ve starších verzích uložit jako součást nastavení 3D zobrazení. Kromě parametrů velikosti jsou všechna nastavení enginu Lightworks nekompatibilní s enginem Cineware, a nejsou tedy převedena. Pro taková zobrazení je použita výchozí scéna renderu.

Nastavení fotozobrazení pro základní engine a skicu jsou zachována. Pokud taková 3D zobrazení otevřete v ARCHICADu :

•na panelu Pouze 3D v nastavení zobrazení je renderovací scéna nastavena na “vlastní”

•v nastavení fotozobrazení je scéna také nastavena na “vlastní”, jejíž nastavení odpovídají těm uloženým s aktuálním zobrazením. "Vlastní" scéna může být v okně výběru a správy scén v ARCHICADu v jeden okamžik pouze jedna, takže pokud ji chcete použít znovu, musíte ji přejmenovat a uložit.

Nastavení velikosti fotozobrazení z předchozích verzí je ve 3D zobrazení u těchto vlastních scén zachováno.

Poznámka k přednastaveným scénám v ARCHICADu

Abyste mohli naplno využít nové funkce ARCHICADu , je v každé jazykové verzi šablony zahrnuto množství přednastavených renderovacích scén s parametry určenými pro konkrétní účely.

Pokud ale používáte vlastní šablonu místo výchozí šablony ARCHICADu , tyto scény nebudou ze začátku dostupné. Chcete-li zahrnout tyto scény do vaší šablony, postupujte následovně:

1.Otevřete soubor šablony

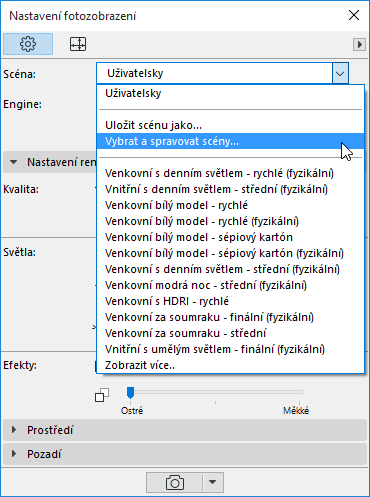

2.V nastavení fotozobrazení otevřete okno Vybrat a spravovat scény

3.Vyberte některé nebo všechny přednastavené scény nebo složky

4.Klikněte na tlačítko export a uložte do vašeho počítače. (Přípona souboru: renderingscene)

5.Otevřete vaši šablonu/projekt.

6.V okně Vybrat a spravovat scény klikněte na tlačítko importovat.

Nastavení povrchového materiálu

•Nastavení povrchových materiálů pro základní renderovací engine jsou nadále kompatibilní: budou použita na odpovídající povrchový materiál v enginu Cineware

•Při otevření projektu ze starší verze ARCHICAD automaticky vygeneruje nastavení povrchových materiálů z interního (OpenGL) enginu do nastavení pro engine Cineware: render s takovým nastavením by pak vypadal podobně jako model v 3D okně

•Nastavení povrchových materiálů pro engine Lightworks nebude převedeno na nastavení pro engine Cineware.

Doporučený postup při převodu povrchových materiálů pro Cineware:

Tento postup použijte, pokud chcete povrchové materiály vaší šablony "povýšit", aby obsahovaly veškerá sofistikovaná nastavení povrchových materiálů enginu Cineware.

1.V ARCHICADu otevřete okno nastavení povrchových materiálů.

2.Vyberte povrchový materiál, který chcete upgradovat.

3.Klikněte na tlačítko Nový.

4.V okně Nový povrchový materiál vyberte volbu Přepsat nastavením z katalogu.

5.Vyberte si nejlepší povrchový materiál z katalogu materiálů z knihovny nebo z portálu BIM Components a klikněte na OK.

6.Toto nově vybrané nastavení povrchového materiálů přepíše to stávající (pouze u tohoto vybraného povrchového materiálu).

Poznámka:

–Původní jméno a index povrchového materiálu (zobrazené ve správci atributů) zůstanou nezměněny, i když bylo nastavení přepsáno.

–Povrchový materiál může obsahovat povrchovou výplň (použita v některých zobrazeních ARCHICADu), tato funkce Nahradit nastavení tuto povrchovou výplň povrchového materiálu nepřepíše; tato povrchová výplň zůstane v projektu nezměněna (i ve správci atributů bude vypisována pořád stejně).
