Mapa projektu v Plovoucím Navigátoru obsahuje stromovou strukturu všech bodů zobrazení virtuálního modelu budovy.
Poznámka: V Plovoucím Navigátoru je dostupná řada funkcí, které byly součástí paletky Navigátor ve starších verzích ARCHICADu. Paletka Navigátor (a Organizér) jsou stále dostupné v menu Okno > Paletky. Více informací o těchto funkcích najdete zde: Paletka Navigátor a Paletka Organizér.
Co je bod zobrazení?
Bod zobrazení reprezentuje náhled na nějakou část vašeho projektu. Body zobrazení jsou v Navigátoru v Mapě projektu seřazené ve složkách (každá složka je pojmenovaná podle typu bodu zobrazení). Tyto složky jsou pevně dané typem položek; složky zde nejde přidávat ani odstraňovat.

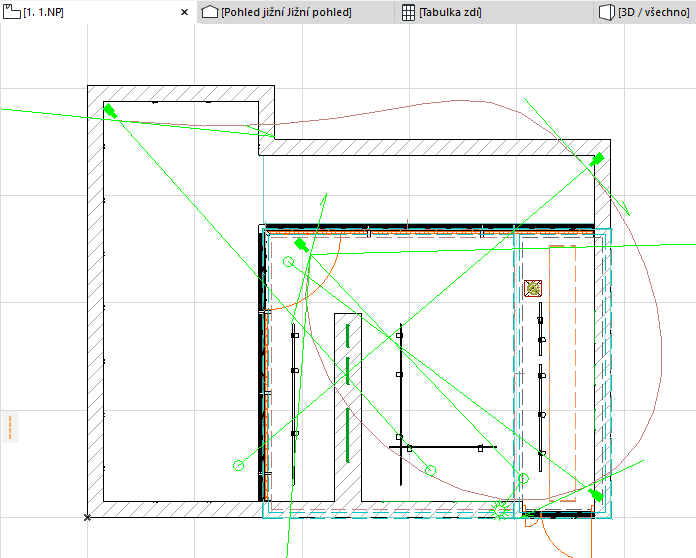

V Navigátoru i liště záložek mají ikony bodů zobrazení černé obrysy.
Poznámka: Po uložení nastavení se bod zobrazení stane zobrazení (zahrnutým v mapě zobrazení) a lze jej pro umístit na výkres.
Jméno projektu
Projekt získá název po uložení souboru projektu, ale pokud mu přiřadíte název pomocí příkazů Soubor > Info > Info o projektu, zobrazí se v navigátoru tento název.
Složky v Mapě projektu
Složka Podlaží obsahuje půdorysy všech podlaží definovaných v projektu.
Složky Řezů, Pohledů, Interiérových pohledů, Pracovních listů, Detailů a 3D dokumentů obsahují seznam odpovídajících oken. Pokud před složkou není plus, znamená to, že žádný takový bod zobrazení nebyl v projektu ještě vytvořen.
Viz Zobrazení modelu ARCHICADu pro více informací o těchto typech bodů zobrazení.
Složka 3D obsahuje různá zobrazení a typy kamer.
•Implicitně jsou na začátku projektu dostupné dvě položky: Obecná perspektiva a Obecná axonometrie
•Když vložíte do projektu kamery, jejich názvy se zobrazí ve 3D složce mapy projektu seskupené pod položkou Cesta.
Viz Nastavení nástroje Kamera.
Složka Tabulky obsahuje interaktivní tabulky (prvky a komponenty) vytvořené jako součást projektové dokumentace. Interaktivní tabulka slouží jako základní podklad pro objednávky dveří, oken a dalších konstrukčních prvků a také pro kontrolu jednotlivých prvků na základě výběru podle určitých kritérií.
Viz Interaktivní tabulka.
Složka Indexy projektu obsahuje sadu tabulek s obsahovými položkami, jako jsou seznamy zobrazení, výkresů nebo seznam kreseb.
Viz Indexy projektů.
Poznámka: Tyto příkazy (například Vytvořit nové podlaží; Vytvořit nový nezávislý detail) jsou dostupné z místní nabídky v případě, že je označená odpovídající položka mapy projektu.
Tlačítko Odstranit odstraní označený bod zobrazení. Všechny připojené značky k tomuto bodu pohledu budou také odstraněny.
