Vytažení lehkého obvodového pláště z naklopené zadávací roviny

NENÍ DOSTUPNÉ pro ARCHICAD STAR(T) Edition 2022

Ve 3D okně můžete definovat jakoukoliv rovinu.

Viz Zadávací rovina lehkého obvodového pláště ve 3D.

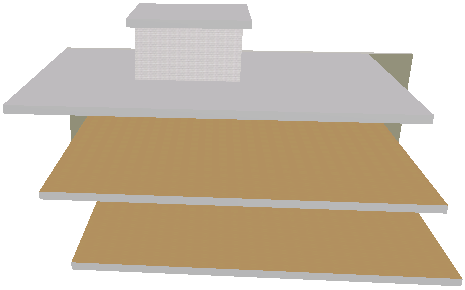

Máme například následující model ve 3D:

Předpokládejme, že chcete nakreslit lehký obvodový plášť kolmý na zadávací rovinu, která kopíruje tvaru budovy. Potřebujete zadávací rovinu kolmou k šikmé části budovy.

1.Aktivujte nástroj lehký obvodový plášť a zvolte Jednoduchou geometrickou metodu kombinovanou s metodou zadávací roviny pomocí normály:

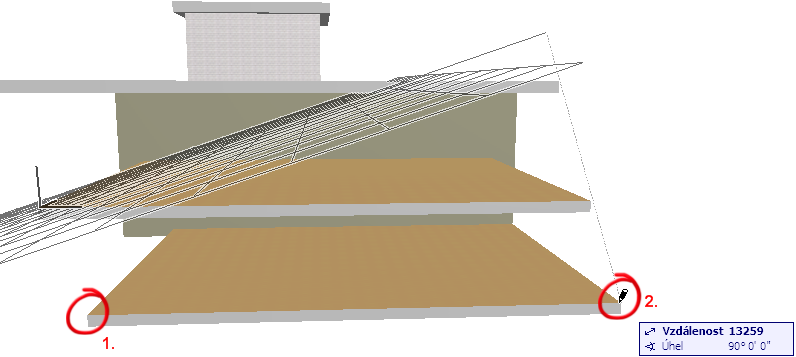

2.Ve 3D okně nakreslete vektor podél šikmé části budovy (chcete mít zadávací rovinu kolmou k tomuto vektoru). Zde nakreslíme vektor spojující jihozápadní rohy na horní a dolní desce:

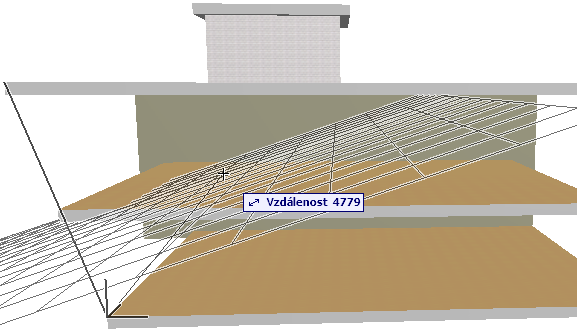

3.Po dokončení normálového vektoru se objeví zadávací kolmá k tomuto vektoru.

4.Dalším kliknutím (kamkoli) rovinu vložíte.

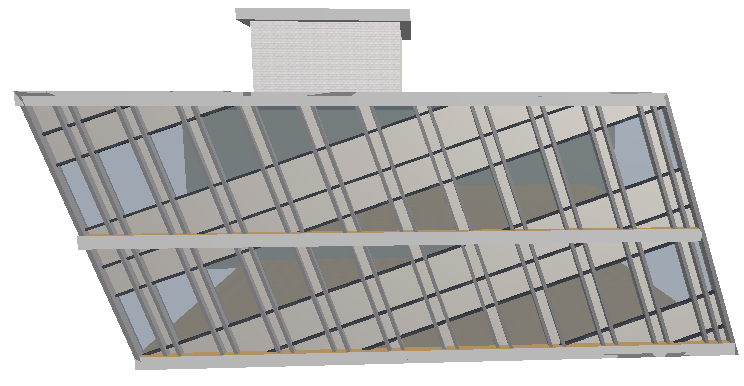

5.Nyní je vše připraveno na kreslení. Zadávaná čára (natahující se tlustá čára) je ukotvena a promítána kolmo k zadávací rovině. Klikněte na dva body, kde chcete mít začátek a konec lehkého obvodového pláště: v našem případě jde o dva přední body jedné z desek.
