Volby zobrazení modelu pro lehké obvodové pláště

NENÍ DOSTUPNÉ pro ARCHICAD STAR(T) Edition 2022

Pomocí Voleb zobrazení modelu můžete upravit zobrazení lehkého obvodového pláště na úrovni jednotlivých zobrazení.

Volby lehkých obvodových plášťů umožňují zobrazit/skrýt jednotlivé části LOP samostatně a pro každé zobrazení nastavit různé předvolby.

Otevřete Dokument > Zobrazení modelu > Volby zobrazení modelu.

Otevřete panel Volby lehkých obvodových plášťů:

Zobrazení/skrytí prvků

Ve výchozím nastavení jsou všechny prvky lehkých obvodových plášťů zobrazené (rámy, panely, spoje, doplňky). Pokud nějakou kategorii prvků v označené kombinaci zobrazení modelu nechcete zobrazit, vypněte ji.


Úroveň zobrazení detailů (podle prvků)

Nastavte způsob zobrazení každého prvku: plné, jednoduché nebo schématické.

Rámy mají o možnost víc: zobrazit pouze osy.

•Plné: Je zobrazena celá geometrie (např. profilové prvky s napojeními stavebních materiálů).


Lehký obvodový plášť s plnými detaily

•Zjednodušené: Zobrazeno jako jednoduché kvádry s jediným stavebním materiálem.


Detailní rámy/panely, doplňky zjednodušené

•Schématické: Je zobrazené pouze schéma (čáry sítě a obrys).


Schématické zobrazení LOP (půdorys)


Schématické zobrazení LOP (3D/pohled)

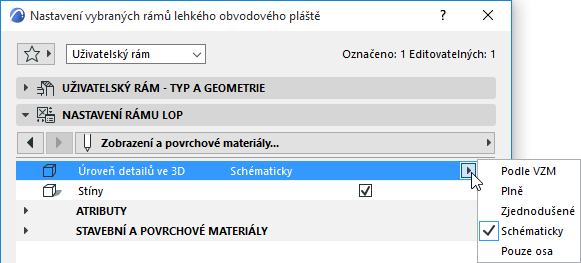

Přepsání nastavení VZM

Zobrazení každého prvku nebo třídy prvků lehkého obvodového pláště definované na úrovni VZM můžete přepsat na úrovni nastavení prvku:
