NENÍ DOSTUPNÉ pro ARCHICAD STAR(T) Edition 2022

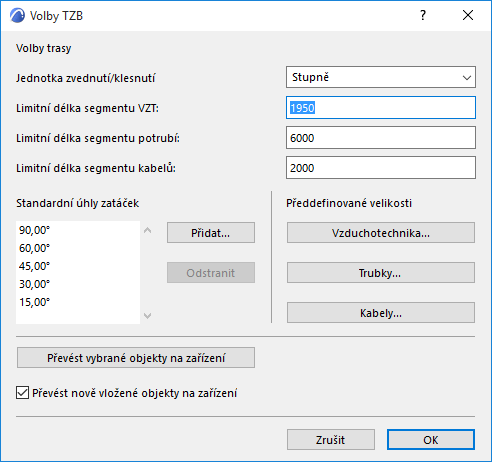

V tomto okně můžete nastavit obecné parametry a předvolby pro trasu TZB.
Otevřete nastavení z Volby > Předvolby projektu > Volby TZB (nebo z paletky TZB).
Jednotka zvednutí/klesnutí
Pro nakloněné prvky TZB trasy: jednotka úhlu sklonu (např. stupně nebo mm/m).
Limitní délka segmentu (Vzduchotechniky, potrubí, kabelů)
Při zadávání trasy TZB kliknutím určujete průběh vedení TZB. Takto vytvořené prvky budou automaticky rozděleny do segmentů zde určené délky.
Standardní úhly zatáček
Při používání TZB modeláře v půdorysném zobrazení: Zobrazené vodicí čáry vám pomohou vytvořit trasu (v případě, že je jejich zobrazení zapnuté). Úhel mezi vodicími čarami můžete nastavit zde.
Klikněte na Přidat a vložte nové možnosti do seznamu.
Předdefinované velikosti
Předdefinované velikosti průřezů pro každý z typů TZB prvků. Tyto velikosti budou následně dostupné během zadávání trasy TZB.
Podrobnější popis naleznete v tématu Předdefinovaný poloměr zatáčky.
Typy objektů TZB prvků: Objekt nebo Zařízení?
Ve výchozím nastavení jsou TZB prvky z knihovny ARCHICADu umisťovány nástrojem Objekt, což je i jejich zobrazený typ prvku.
Nástroji ve Předvolbách TZB můžete změnit typ těchto prvků.

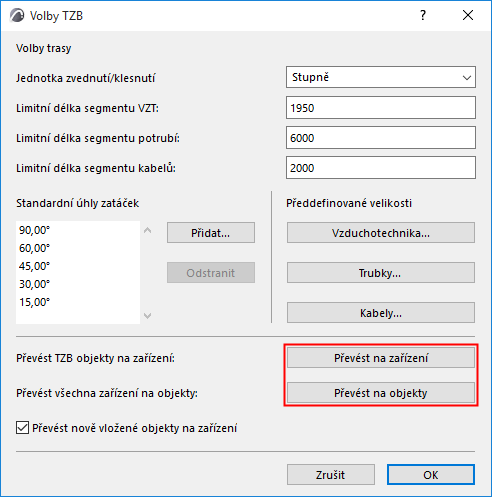

Převést TZB objekty na zařízení
Změní typ všech umístěných prvků typu objekt (kompatibilních s TZB) na zařízení.
Převod prvků umožňuje jednodušší vyhledávání TZB prvků.
Převést všechna zařízení na objekty
Všechny zařízení budou změněny na objekty. Využijte, pokud
•nepoužíváte prostředí TZB
•zpětné změně typu prvků, pokud byly převedeny nevědomě
Převést nově vložené objekty na zařízení
Pokud je tato možnost zaškrtnutá: TZB objekty, které budou vloženy nástrojem objektu, budou zatříděny jako zařízení.
Použijte, pokud pracujete v TZB prostředí. Tato volba neovlivní prvky, které jsou již v projektu vložené.
