Automatické mapování pomocí databázového souboru továrně vyrobených profilů (import z SAF do ARCHICADu)

Importované 1D SAF profily jsou mapované na základě definic z panelu Mapování profilů.

Nicméně pro importované továrně vyrobené SAF průřezy, které NEJSOU mapované podle jména v seznamu Mapování profilů, můžete aktivovat automatické mapování dle výchozí databáze, ve které je více než 6000 SAF průřezů mapovaných na profily ARCHICADu.

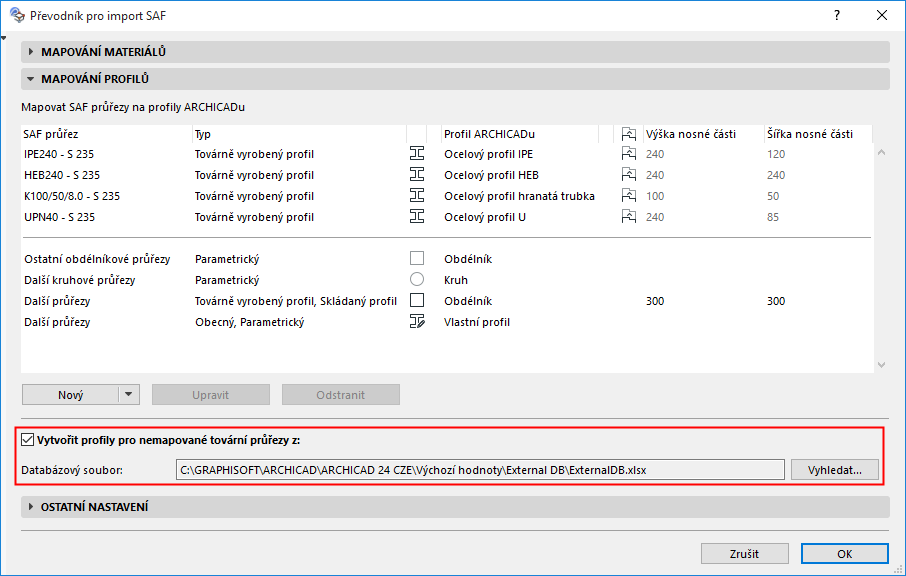

Tuto volbu můžete zapnout na panelu Mapování profilů SAF převodníku pro import.

Poznámka: Jedná se o stejný databázový soubor, který používáte pro mapování profilů při exportu. Databázi můžete aktivovat zvlášť pro import i export.

Pokud je volba aktivní, bude při importu použit přednastavený seznam (Excel soubor jménem “ExternalDB”), podle nějž budou mapovány všechny importované, továrně vyrobené průřezy, které NEJSOU mapovány podle jména podle seznamu mapování profilů výše. Tento postup vám může ušetřit spousty času v porovnání s ručním mapování.

Pro každý, takto importovaný/mapovaný SAF průřez, bude automaticky vytvořen odpovídající atribut profil ARCHICADu vycházející z databáze standardních ocelových profilů.

Viz Použití standardních ocelových profilů.

Umístění a úpravy databázového souboru (továrně vyrobené SAF průřezy)

Excel soubor “ExternalDB” je umístěný ve složce Výchozí hodnoty v instalační složce ARCHICADu.

Podívejte se také na stránku Downloads, jestli není k dispozici soubor přednastavené databáze, který by se vám mohl hodit. (Viz Stažení SAF datových souborů optimalizovaných pro konstrukční aplikace.)

Můžete si také vytvořit vlastní databázi, uložit ji a následně ji používat. Musíte použít Excel soubor s jediným listem a dvěma sloupci se stejnými jmény, jako sloupce ve výchozím souboru.

Důležité: Původní soubor ExternalDB můžete použít jako zdroj pro kopírován/vložení a úpravu své databáze, nikdy jej ale neodstraňujte ani nepřejmenovávejte!

Priority pravidel mapování továrně vyrobených průřezů

Pravidla mapování jsou použita v následujícím pořadí:

1.Mapování podle jména dle seznamu na panelu Mapování profilů

2.Externí databáze (musí být aktivní volba “Vytvořit profily pro nenamapované továrně vyrobené průřezy”).

3. Natavení “Ostatní průřezy - Továrně vyrobené”. Toto nastavení pokryje všechny továrně vyrobené profily, které nebyly mapované v kroku 1 nebo 2.
