Mapování materiálů (export do SAF)

NENÍ DOSTUPNÉ pro ARCHICAD STAR(T) Edition 2022

Zvolte Soubor > Spolupráce > SAF > SAF převodníky a vyberte převodník pro export.

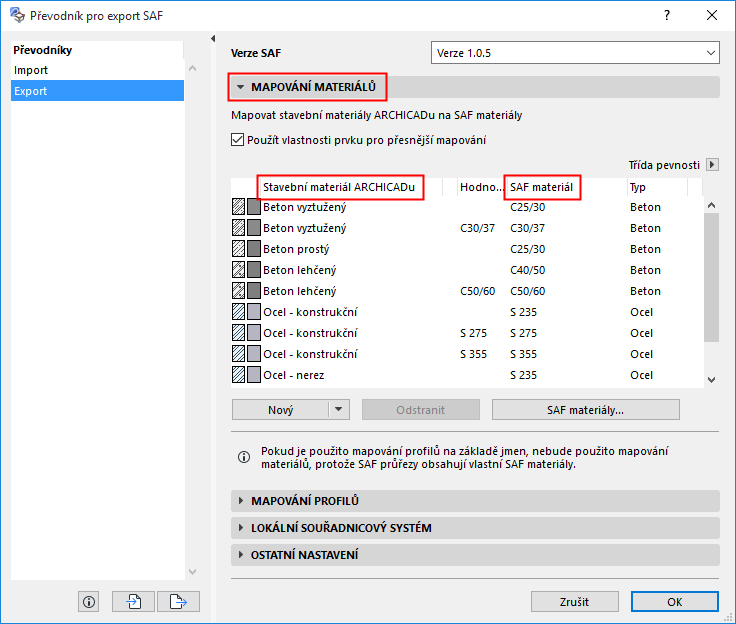

Mapování stavebních materiálů ARCHICADu na odpovídající protějšky (“SAF materiály”) v cílovém programu nastavíte na panelu Mapování materiálů.

Každý stavební materiál ARCHICADu lze mapovat na konkrétní SAF materiál na základě jména.

Viz Mapování stavebních materiálů ARCHICADu (podle jména).

Jakékoli stavební materiály, které nejsou mapované dle jména použijí výchozí materiál nastavený pro “Ostatní stavební materiály” - definice tak pokrývá všechny materiály.

Definice mapování materiálů z tohoto panelu jsou použity při exportu následujících konstrukcí ARCHICADu:

•Všechny 2D členy

•1D členy obdélníkového nebo kruhového profilu

•Profily exportované jako “obecné” typy z panelu Mapování profilů. (Tyto profily nemají odpovídající jméno SAF průřezu, který by obsahoval materiál.)

–Všechny ostatní profily ARCHICADu: Mapování materiálů nebude použito. Tyto profily jsou mapovány podle jména (na panelu Mapování profilů) na odpovídající SAF průřezy, které obsahují definice materiálu.
