Alfa (kanál povrchového materiálu Cineware)
NENÍ DOSTUPNÉ pro ARCHICAD STAR(T) Edition 2022

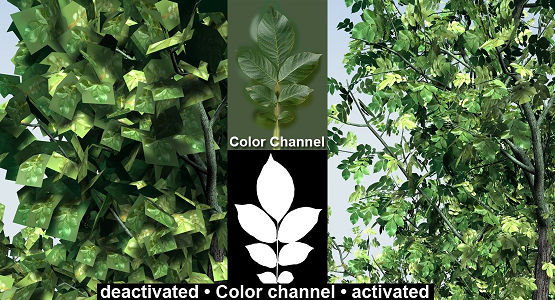

Pomocí alfa kanálu můžete nastavit lokální neviditelnost textury. Alfa kanál používá obrázek, který mapuje plochy povrchového materiálu, skrz které je vidět vše v pozadí. Tato vlastnost se hodí při falšování detailů ve 3D. Princip spočívá v určení oblastí povrchu, které přestanou prakticky existovat, takže všechny povrchy a objekty za nimi jsou zobrazeny.
Poznámka: Pokud renderujete bitmapové obrázky, ujistěte se, že používáte fyzikální render.
Pokud na objektech používajících více povrchových materiálů s alfa kanály ve výsledném renderu uvidíte černé plochy, zvyšte hodnotu hloubky paprsku na stránce volby v nastavení renderu.
Viz Hloubka paprsků.
Pokud objekt, který má povrchový materiál s alfa kanálem, nemá žádné další podkladní povrchy, nebude tento objekt existovat v bodech, kde alfa kanál umožňuje vidět skrz.
Alfa kanál a filtr vyhlazování
V závislosti na nastavení filtru vyhlazování, může být také alfa kanál vyhlazen.
Viz Filtr.
Alfa textura může obsahovat také gradient v odstínech šedi, který slouží pro míchání.

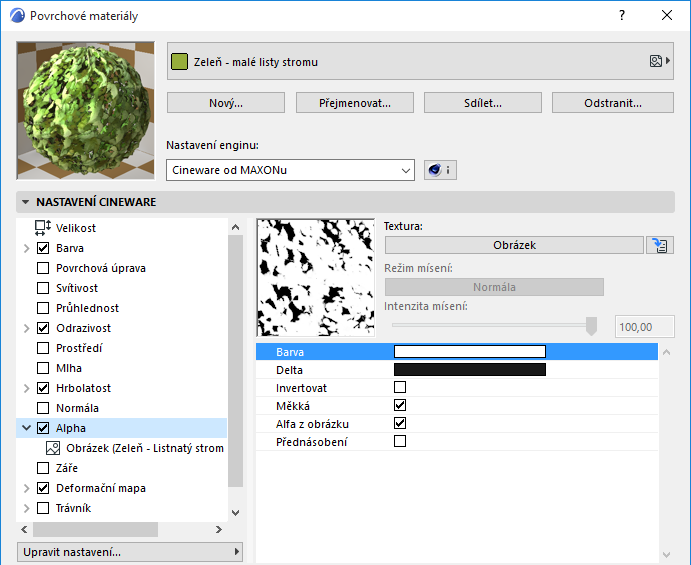

Barva
Můžete použít ořezové mapování a vytvořit masku konkrétních míst s konkrétní barvou. V této metodě vyberete z vybraného obrázku barvu, kterou chcete nastavit jako průhlednou. Nevýhodou této metody je, že plochy, které chcete zprůhlednit se skládají z více barev a výsledný alfa kanál může zanechat kolem objektu obrys. Nicméně pomocí Delta barvy (viz níže), můžete nastavit, jak moc se může barva lišit; díky tomu můžete obrys redukovat.
Delta
Ořezání je často používáno u obrázkových textur, na kterých bylo použito vyhlazení; kolem objektu tak vzniká světlý obrys, který vznikl vyhlazením barev mezi hlavní texturou a alfa barvou; tento obrys odstraníte nastavením odchylkové (delta) barvy.
Používejte alfa kanály dodávané s texturou, dosáhnete tak jemnějšího a přesnějšího zobrazení.
Viz níže Alfa z obrázku.
Invertovat
Touto funkcí můžete invertovat efekt alfa kanálu. Všechny černé plochy alfa obrázku zůstanou viditelné, bílé plochy budou tvořit masku průhlednosti.
Měkké
Tato funkce umožňuje nastavit přechod textur a povrchových materiálů z jednoho do druhého, a vytvořit tak realističtější objekty. Když je volba měkká aktivovaná (výchozí nastavení), nastavení barva a delta nemají vliv. V tento okamžik rozhoduje textura o tom, které oblasti mají být neviditelné. Bílý pixel textury reprezentuje místo, kde bude povrchový materiál 100% neprůhledný. Pokud je pixel černý, podkladní povrch prosvítá na 100%.
Při zapnuté volbě alfa z obrázku můžete použít libovolný stávající alfa kanál z načteného obrázku. Alfa kanály ze souboru TIF, TGA, PICT, PNG a Photoshop PSD. Pokud alfa kanál není součástí obrázku, volba alfa z obrázku bude ignorována. Pomocí funkce invertovat můžete alfa kanál invertovat, aniž byste museli texturu přepracovávat v jiném programu.
Přednásobení
Tuto volbu zapněte, pokud používáte texturu s přednásobeným alfa kanálem. Některé grafické programy vytvářejí pouze tento typ alfa kanálu.
