Vrstvy (Nastavení převodníku DXF/DWG)
Jedná se o možnosti dialogového okna nastavení převodu DXF/DWG.
Viz Nastavení překladače DXF/DWG.
Vrstvy v souboru DXF/DWG můžete převádět pomocí vrstev ARCHICADu, počtu per nebo typů prvků nebo kombinací vrstev a počtů čar. V případě vrstev ARCHICADu a typů prvků nemůžete definovat převod názvů vrstev podle per, v ostatních třech můžete.
Navíc můžete ukládat všechny vrstvy nebo pouze viditelné vrstvy a můžete vybírat určité vrstvy pro okna a dveře (v ARCHICADu jsou automaticky vloženy do stejné vrstvy jako jejich hostitelské zdi), všechny tři kategorie výplně a dělicí čáry vrstev.
Poznámka: Volba Jen viditelné vrstvy funguje u kreseb v poli Uložit prvky pouze v případě, že soubory kreseb ukládáte odděleně. Pokud uložíte výkres jako soubor DXF/DWG, všechny vrstvy (viditelné i skryté) kreseb tohoto výkresu se uloží.
Volby na kartě Metody jsou důležité pro operace ukládání.
•Vrstvy ARCHICADu: V souboru DXF/DWG vytváří vrstvy založené na vrstvách použitých v ARCHICADu. Vrstvy si zachovají svůj stav uzamknutí a viditelnosti.
Poznámka: Konverze názvů vrstev podle per není dostupná pomocí této volby, názvy vlastních vrstev mají přednost. Když zaškrtnete políčko této volby, bude převodní slovník názvu vrstvy použit k nahrazení některých názvů vrstev.
•Neexportovat prázdné vrstvy Tato volba je dostupná, pouze pokud je pro Vrstvy ARCHICADu nastaveno “Vytvořit vrstvy podle”. (Pokud je toto políčko zaškrtnuto, pak budou exportovány jen vrstvy, které obsahují prvky.)
•Počet per: Tato volba vloží prvky stejné barvy do běžné vrstvy. Vlastní označení pro čísla per obsahuje pole Předpona a pole Přípona. Chcete-li určit formát vytvořených názvů vrstev, můžete tato pole vyplnit. Výsledný název vrstvy bude mít následující formát: <Předpona>Počet per.<Přípona>. Pokud například Předpona = ’AA_’ a Přípona = ’_PERO’, potom budou ve výsledném výkresu AutoCADu všechny prvky kreslené pomocí pera 23 konvertovány do vrstvy ‘AA_23_PERO’.
Poznámka 1: Když zaškrtnete políčko této volby, bude slovník Názvy vrstev podle per použit k nahrazení některých názvů vrstev.
Poznámka 2: Vlastní názvy vrstev nejsou pomocí této volby dostupné.
•Typy prvků: Vloží běžné typy prvků do odpovídající vrstvy, například vrstva ZDI.
Poznámka: Neexistuje žádný převodní slovník připojený k této metodě tvorby vrstvy.
•Vrstva nebo daný počet čar: Vytvoří vrstvy AutoCADu shodné s vrstvami ARCHICADu, ale definování v převodním slovníku Názvy vrstev podle per má přednost před konverzí vrstvy ARCHICADu. Během konverze vrstvy ARCHICADu mají konverze vlastních vrstev přednost před konverzemi normálních vrstev.
•Vrstva rozšířená počtem per: Vytváří vrstvu AutoCADu shodnou s vrstvami ARCHICADu, ale kromě jedné vrstvy ARCHICADu můžete ve výsledném výkresu AutoCADu vytvořit několik vrstev, protože vložíte prvky umístěné ve stejné vrstvě, ale pomocí odlišných per do odlišných vrstev AutoCADu. Názvy vrstev budou vytvořeny pomocí následujícího vzoru: <Vrstva ARCHICADu>_<Předpona>Počet per.<Přípona>.
Poznámka 1: Když zaškrtnete políčko této volby, bude slovník Názvy vrstev podle per použit k nahrazení některých částí názvů vrstev <Předpona>Počet per.<Přípona>.
•Všechny vrstvy: Uloží prvky bez ohledu na to zda jsou ve skrytých nebo viditelných vrstvách.
•Jen viditelné vrstvy: Prvky ve skrytých vrstvách jsou vynechány.

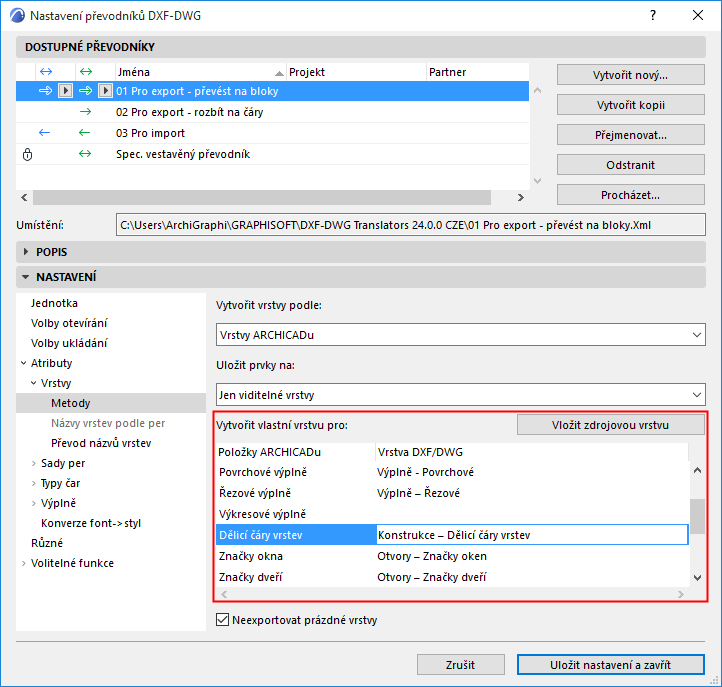

Tato pole umožňují přiřadit okna, dveře, výkresové výplně, povrchové výplně, řezové výplně a dělicí čáry vrstev zdí do oddělených vrstev místo toho, aby zůstali ve stejné vrstvě jako konstrukční prvek, ke kterému patří.
Viz také Kategorie výplní a Kategorie čar.
•Okna: Pokud vložíte název vrstvy do editačního pole ‘Okna’, všechna okna budou součástí této vrstvy místo vrstvy Zeď, která tato okna obsahuje. Pokud políčko necháte prázdné, okna budou ve svých výchozích vrstvách (vrstvy zdí, které je obsahují). Stejné pravidlo platí pro dveře.
•Výkresové výplně se přiřadí do vrstvy určené editačním polem ‘Výkresové výplně’.
•Povrchové výplně: Výplně (pokud jsou), které patří k deskám, střechám, terénu a zónám, a výplně kategorie ‘Povrchová výplň’ půjdou do vrstvy určené v editačním poli ‘Povrchové výplně’.
•Řezové výplně pro povrchy v řezu nebo řezy konstrukčních prvků a výplně patřící do kategorie ‘Řezová výplň’ půjdou do vrstvy určené v editačním poli ‘Řezové výplně’.
•Dělicí čáry vrstev sendvičových konstrukcí a čáry kategorie ‘Dělicí čára vrstev’ budou ve vrstvě určené v editačním poli ‘Dělicí čáry vrstev’.
•Obrysy prvků a sendvičových konstrukcí v řezu (patří do kategorie ‘Řezová čára’) a čáry kategorie ‘Výkresová čára’ zůstanou ve svých vrstvách.
•U sloupů: Pokud nemá žádný obklad, patří obrys sloupu do kategorie ‘Řezová čára’. Pokud má sloup obklad, obrys sloupu patří do kategorie ‘Řezová čára’ a čáry mezi jádrem a obkladem patří do kategorie ‘Dělicí čára vrstev’ a bude tak i uložena.
•U výplní: Obrys výplně (pokud je) patřící do kategorie ‘Řezová výplň’ bude patřit do kategorie ‘Řezová čára’. Obrysy dalších kategorií výplní budou patřit do kategorie ‘Výkresová čára’.
•Značky okna
•Značky dveří
•Pozadí zóny (jakákoli viditelná povrchová výplň zóny)
•Obrys zóny
•Razítko zóny (geometrie razítka zóny)
•Text zóny (textový obsah razítka)
Názvy vlastních vrstev, které definujete, budou fungovat jen v případě, že v použitém projektu ARCHICADu neexistují.

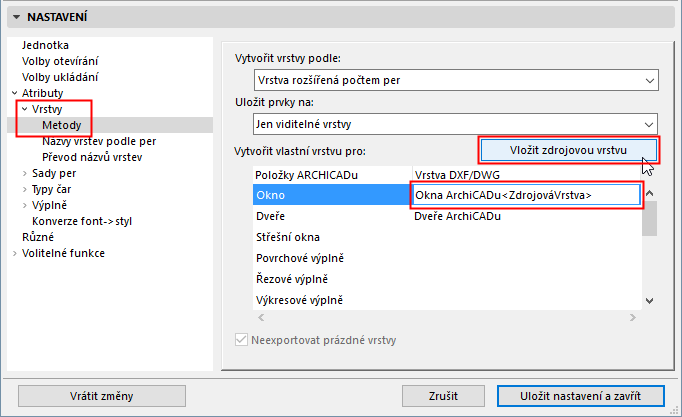

Pokud chcete, aby jméno vaší vrstvy obsahovalo jméno zdrojové vrstvy zdi obsahující prvek, klikněte na Vložit zdrojovou vrstvu.
Příklad:
Zeď obsahující okna je na vrstvě: Vnější zdi
Pokud do pole Okna vrstvy DWG/DWF zadáte: WINDOW_ON_
a kliknete na Vložit zdrojovou vrstvu, pole oken zobrazí: WINDOW_ON_<zdrojová vrstva>
Potom výsledný název vrstvy bude: WINDOW_ON_EXTERIOR_WALLS
Jestliže uložením souboru DXF/DWG pomocí volby “Vytvořit vrstvy podle” nastavíte počet per, bude export souboru obsahovat vrstvu s názvem PEN_<n> kde <n> je index barvy pera. Uživatelé AutoCAD možná dají přednost tomu, aby názvy vrstev odrážely název aktuální barvy (například PEN_BLUE). Tyto volby můžete nastavit zde.
Konverze názvů vrstev podle per je velmi podobná konverzi názvu vrstvy – rozdíl je pouze v tom, že máte standardní ovládání výběru pera ARCHICADu místo nabídky názvů vrstev. Do políčka per ARCHICADu můžete zapisovat jen platná čísla per.
Použít vlastní znaky pro prvky rekonstrukcí: Pokud zaškrtnete toto pole, bude ke jménům vrstev přidán záznam o stavu při rekonstrukci. Díky tomu budou všechny prvky konkrétní vrstvy přiřazeny v ARCHICADu do jedné tří DWG vrstev v závislosti na stavu při rekonstrukci.
Chcete-li vytvořit položku slovníku v převodním slovníku názvu vrstvy, klikněte na tlačítko “Nový” a přiřaďte vrstvy v dialogovém okně.
Poznámka: Problém může nastat při konverzi “vnějších” a “vnitřních zdí” do “WALLS” v AutoCADu. Při konverzi vrstev zdí zpět do ARCHICADu nedokáže slovník rozlišit mezi oběma typy vrstev ARCHICADu.
Z nabídky pod editačním políčkem v okně převodu vrstev vyberte existující vrstvu ARCHICADu. Stiskněte tlačítko OK a přidejte tuto položku do slovníku.Pak přiřaďte odpovídající vrstvu na straně DXF/DWG.
Chcete-li upravit existující položku, poklepejte na ni, upravte ji a zapište ji zpět do slovníku.
Chcete-li odstranit jednu nebo více položek ve slovníku, označte ji a klikněte na Odstranit.
