Individuelle Ausrichtung des Ersatzprofils

Ein Träger oder eine Stütze in ARCHICAD kann eine Vielzahl von Querschnitten haben (z. B. konische oder mehrteilige Geometrien), dennoch erzeugt ein solches Element nur ein 1D-Bauteil im Tragwerksanalyse-Modell, basierend auf dem benutzerdefinierten Ersatzprofil.

Sie haben jetzt eine genauere Kontrolle über die Geometrie dieses Ersatzprofils: Wählen Sie einen der 9 Profilpunkte zur Ausrichtung an der Bauteil-Referenzlinie, so dass es am besten zum Architekturmodell passt.

Ersatzprofil in Standardposition

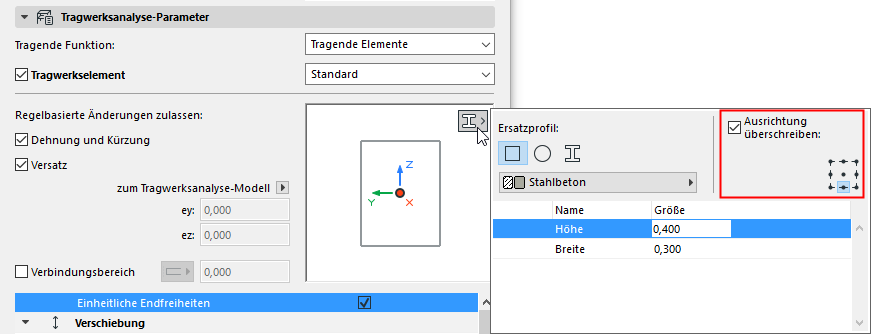

Markieren Sie die Option Ausrichtung überschreiben und wählen Sie dann einen anderen Ankerpunkt:

Ersatzprofil mit individueller Ausrichtung

Siehe Träger/Stütze mit mehreren Querschnitten: Verwendung des Ersatzprofils.
