Weitere SAF-Querschnitte hinzufügen (SAF in ARCHICAD importieren)

Im Teilfenster Profilzuordnung des SAF-Import-Übersetzers gibt es zwei Möglichkeiten, die Liste der zuordnungsfähigen SAF-Querschnitte zu erweitern:

•Dazuladen aus Datei

•Manuell hinzufügen

Querschnitte aus SAF-Datei dazuladen

Dies geht schneller und Sie vermeiden Tippfehler.

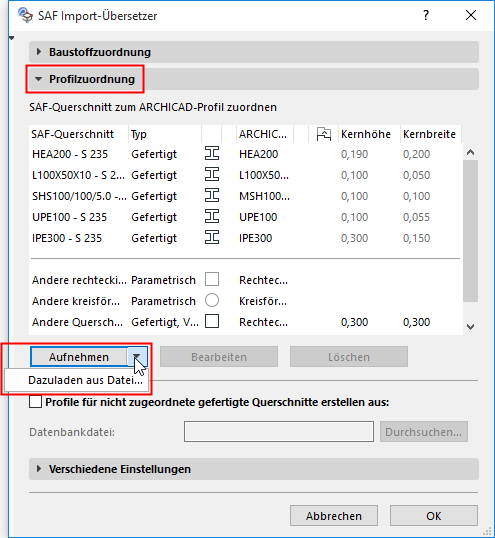

1.Klicken Sie von der Schaltfläche "Aufnehmen" aus auf Dazuladen aus Datei.

2.Suchen Sie nach einer .xlsx (SAF)-Datei, die zu diesem Zweck vorbereitet wurde.

Siehe Vorbereiten und Exportieren einer SAF-Vorlagedatei zur Sicherstellung der Standard-Zuordnung.

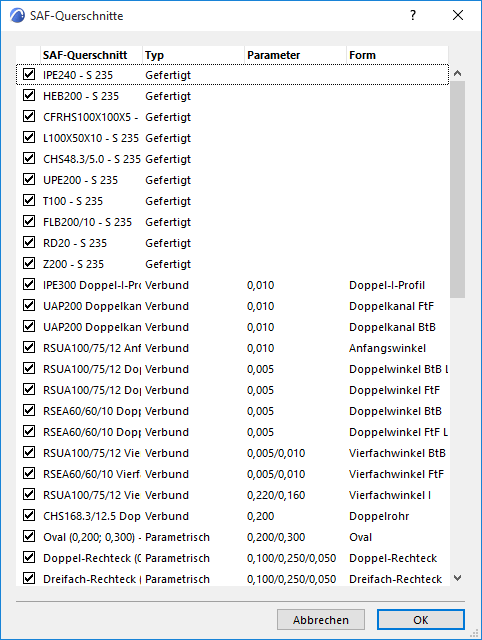

3.Querschnitte aus der SAF-Datei werden in einem Dialogfenster angezeigt. Überprüfen Sie diese Liste und markieren Sie die zu importierenden Materialien und Querschnitte.

4.Klicken Sie auf OK.

SAF-Querschnitte manuell hinzufügen oder bearbeiten

1.Klicken Sie auf Hinzufügen oder (für einen in der Liste ausgewählten Querschnitt) Bearbeiten.

2.Geben Sie in dem daraufhin eingeblendeten Dialogfenster den neuen SAF-Querschnitt- bzw. Materialnamen manuell ein bzw. ändern Sie ihn.

Anmerkung: Nur SAF-Querschnitte vom Typ "Gefertigt" können hier hinzugefügt werden, da sie Standardbezeichnungen verwenden.

3.Wählen Sie einen SAF-Querschnitt-Formcode im Popup-Fenster aus.

4.Wählen Sie einen SAF-Materialtyp (Stahl oder Aluminium) aus.
