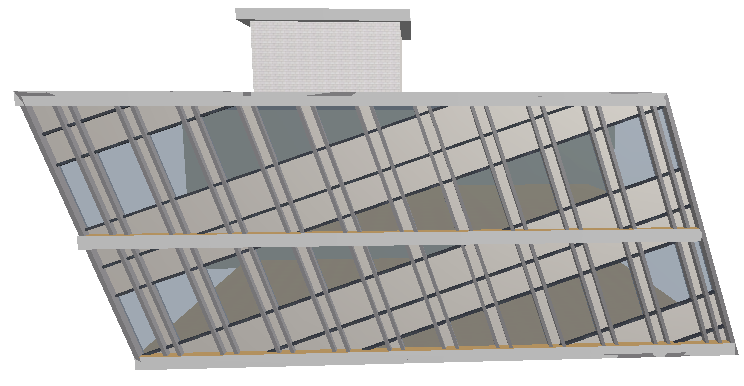

Εξώθηση Τοιχοπετάσματος από ένα Κεκλιμένο Επίπεδο Εισαγωγής

ΜΗ ΔΙΑΘΕΣΙΜΟ στο ARCHICAD STAR(T) Edition 2022

Στο 3D Παράθυρο, μπορείτε να καθορίσετε οποιοδήποτε επίπεδο εισαγωγής.

Δείτε: Επίπεδο Εισαγωγής Τοιχοπετάσματος στο 3D Παράθυρο.

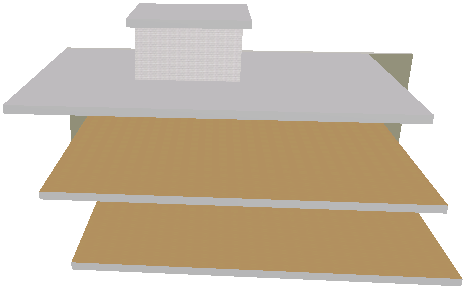

Δείτε το ακόλουθο μοντέλο στο 3D:

Ας υποθέσουμε ότι θέλετε να σχεδιάσετε το Τοιχοπέτασμα ώστε να εξωθηθεί κάθετα σε ένα επίπεδο εισαγωγής, ανάλογο της σχηματομορφής του κτηρίου. Χρειάζεστε ένα επίπεδο εισαγωγής κάθετο στο κεκλιμένο κτήριο.

1.Ενεργοποιήστε το εργαλείο Τοιχοπέτασμα και επιλέξτε την Απλή μέθοδο γεωμετρίας, συνδυαζόμενη με τη μέθοδο Κανονικό Διάνυσμα για το επίπεδο εισαγωγής:

2.Στο 3D παράθυρο, σχεδιάστε ένα Κανονικό Διάνυσμα που αναφέρεται στο κεκλιμένο σχήμα του κτηρίου (το επίπεδο εισαγωγής θέλετε να είναι κάθετο σε αυτό το διάνυσμα). Σχεδιάστε το διάνυσμα ενώνοντας τις νοτιοδυτικές γωνίες της άνω και κάτω πλάκας:

3.Όταν ολοκληρώσετε το κανονικό διάνυσμα, εμφανίζεται ένα επίπεδο εισαγωγής που είναι κάθετο στο διάνυσμα.

4.Κάντε κλικ οπουδήποτε για να τοποθετήσετε το επίπεδο εισαγωγής.

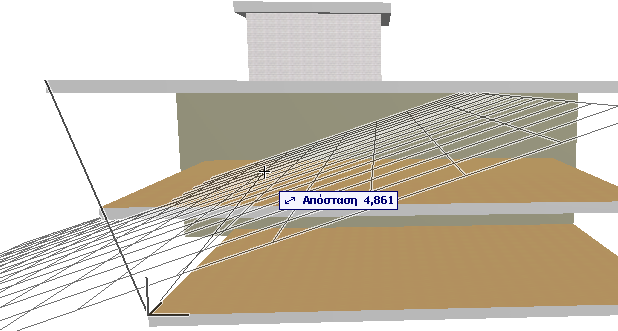

5.Τώρα είστε έτοιμοι να σχεδιάσετε τη γραμμή εισαγωγής. Η γραμμή εισαγωγής (που υποδεικνύεται από την έντονη ελαστική γραμμή) είναι δεσμευμένη και προβάλλεται κάθετα στο επίπεδο εισαγωγής. Κάντε κλικ στα δύο σημεία στα οποία θέλετε να αρχίζει και να τελειώνει το Τοιχοπέτασμα: σε αυτήν την περίπτωση, στις δύο μπροστινές γωνίες οποιασδήποτε πλάκας.
