ΜΗ ΔΙΑΘΕΣΙΜΟ στο ARCHICAD STAR(T) Edition 2022
Το Παρελκόμενο Τοιχοπετάσματος είναι ένα προαιρετικό μη-φέρον μέλος, όπως ένα σκίαστρο, μία διακοσμητική ταινία ή μία τέντα, συνδεδεμένο στο Τοιχοπέτασμα σε οποιαδήποτε Πλαίσια.
Στο ARCHICAD, τα παρελκόμενα τοποθετούνται ένα - ένα μόνο στη φάση Επεξεργασίας Τοιχοπετάσματος, χρησιμοποιώντας το Εργαλείο Παρελκόμενο.
Ένα Παρελκόμενο μπορείτε να το διαμορφώσετε με ειδικές ιδιότητες στη φάση Επεξεργασίας, αλλά μπορείτε επίσης να ρυθμίσετε τα Παρελκόμενα, ώστε να χρησιμοποιούν τις ρυθμίσεις Παρελκόμενου - σε επίπεδο Συστήματος - από τις Ρυθμίσεις Τοιχοπετάσματος.
Η μετατόπιση Γρ. Πλέγματος ή Πλαισίων θα μετατοπίσει το Παρελκόμενο μαζί τους.
Προσθήκη Νέου Παρελκόμενου σε Τοιχοπέτασμα
1.Πηγαίνετε σε φάση Επεξεργασίας Τοιχοπετάσματος στο 3D παράθυρο.
2.Ενεργοποιήστε το εργαλείο Παρελκόμενο.
3.Χρησιμοποιήστε την Παλέτα Πληροφοριών ή τις Ρυθμίσεις Παρελκόμενου για να καθορίσετε τον τύπο Παρελκόμενου και την Κλάση.

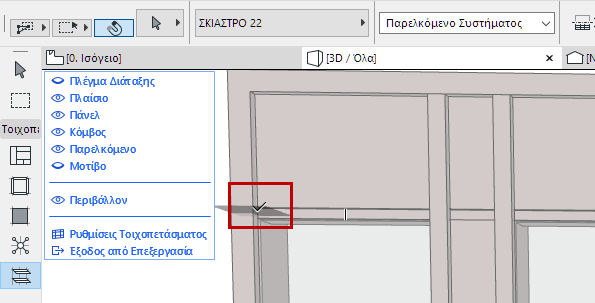

4.Κάντε κλικ σε ένα Πλαίσιο ή στο άκρο ενός Πλαισίου. Σαν αρχή του Παρελκόμενου θα είναι το πλησιέστερο άκρο από το σημείο που κάνετε κλικ.
5.Σύρετε τον κέρσορα και κάντε κλικ για να καθορίσετε το ακραίο σημείο.
6.Κάντε κλικ με τον κέρσορα Μάτι για να καθορίσετε την κατεύθυνσή του: εξωτερικά ή εσωτερικά του Τοιχοπετάσματος.
Εξειδίκευση ενός Μεμονωμένου Παρελκόμενου
Όταν ένα Παρελκόμενο είναι επιλεγμένο στη φάση Επεξεργασίας, μπορείτε να:
•Ανοίξετε τις Ρυθμίσεις Επιλεγμένου Παρελκόμενου και να τις αλλάξετε
•Μετατοπίσετε το Παρελκόμενο σε ένα άλλο Πλαίσιο (μόνο σε 3D Επεξεργασία)
•Κάνετε Αντιστροφή του Παρελκόμενου στην αντίθετη πλευρά του Τοιχοπετάσματος (χρησιμοποιήστε το κουμπί Αντιστροφή στις Ρυθμίσεις Εργαλείου Παρελκόμενο ή στην Παλέτα Πληροφοριών)
•Κάνετε διαγραφή του Παρελκόμενου

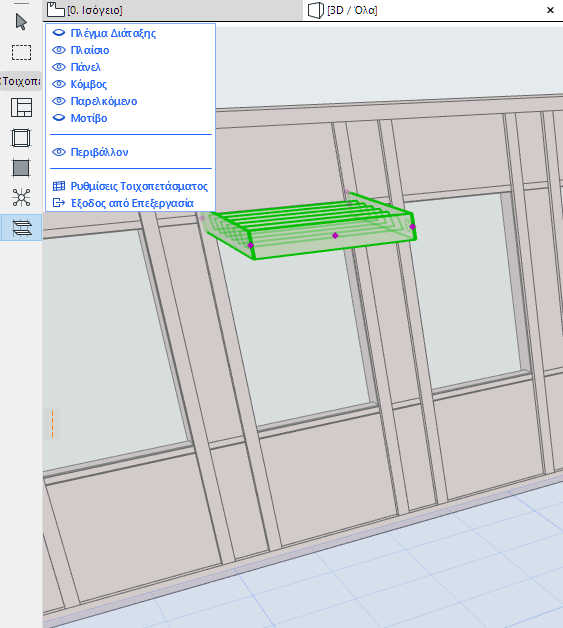

Ρυθμίστε την ορατότητα για να διευκολυνθεί η εργασία σας. Για παράδειγμα, κλείστε την ορατότητα όλων εκτός των Παρελκομένων, των Πλαισίων και της Διάταξης.
