Αντιστοίχηση Διατομής (Εξαγωγή σε SAF)
ΜΗ ΔΙΑΘΕΣΙΜΟ στο ARCHICAD STAR(T) Edition 2022
Χρησιμοποιήστε την Αντιστοίχηση Διατομής για να αντιστοιχήσετε 1D Μέλη τα οποία είναι Σύμπλοκες Διατομές, στα αντίστοιχα του λογισμικού λήψης (“Διατομές SAF”).

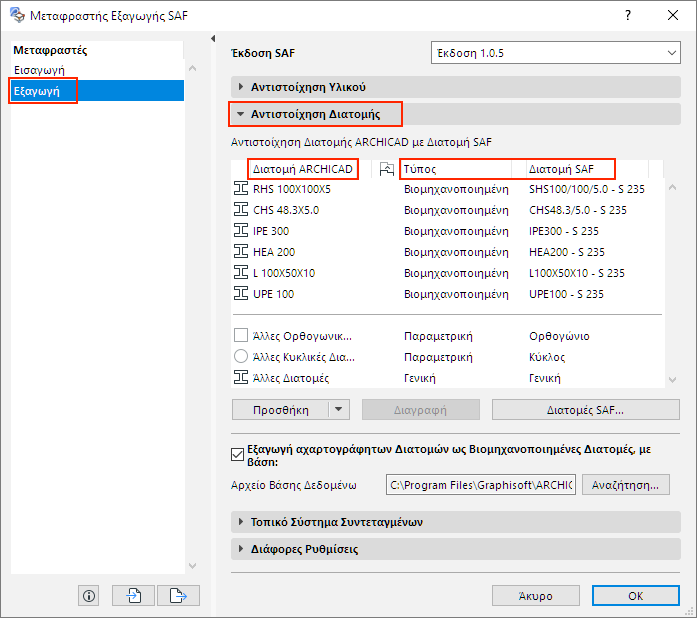

Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > SAF > Μεταφραστές SAF, και επιλέξτε τον μεταφραστή Εξαγωγής.
Το πρότυπο SAF ορίζει τέσσερις τύπους Διατομής:
•Βιομηχανοποιημένη: Βιομηχανικά κατασκευασμένες διατομές, με τυπική ονομασία.
•Σύνθετη: Σύνθετη διατομή που βασίζεται σε πολλαπλές βιομηχανοποιημένες διατομές (προφίλ) (π.χ. δύο διατομές I). Παράδειγμα εισαγωγής σύνθετης διατομής: προφίλ = IPE200 και παράμετροι=10mm (απόσταση μεταξύ προφίλ).
•Παραμετρική: Διατομές που ορίζονται από σχήμα και διαστάσεις (παράμετροι).
•Γενική: Εξυπηρετεί τον καθορισμό οποιουδήποτε γενικού σχήματος της διατομής. Αποτελείται από ένα ή περισσότερα κλειστά πολύγωνα, που συμπεριλαμβάνουν ανοίγματα. Αυτές δεν χρησιμοποιούν τυπική ονομασία.
Αντιστοίχηση Σύμπλοκων Διατομών (Ανά Όνομα)
Αυτόματη Αντιστοίχηση με Βάση Αρχείο Βάσης Δεδομένων (Εξαγωγή ARCHICAD σε SAF)
