Τοπικό Σύστημα Συντεταγμένων (Εξαγωγή σε SAF)

ΜΗ ΔΙΑΘΕΣΙΜΟ στο ARCHICAD STAR(T) Edition 2022

Αυτό είναι ένα πάνελ του Μεταφραστή Εξαγωγής SAF.

Σε κάθε λογισμικό λήψης, μία διατομή από τον κατάλογο τοποθετείται στο χώρο εργασίας με βάση τον προεπιλεγμένο προσανατολισμό του XYZ, όπως ορίζεται στο Τοπικό Σύστημα Συντεταγμένων (ΤΣΣ) του 1D Μέλους.

Επειδή το πρότυπο ΤΣΣ διαφέρει ανάλογα με το λογισμικό, πρέπει να επιλέξετε το πρότυπο που χρησιμοποιεί το λογισμικό λήψης: κάντε κλικ σε ένα από τα πρότυπα ΤΣΣ που εμφανίζονται σε αυτό το πάνελ του Μεταφραστή Εξαγωγής SAF.

Κατά την εξαγωγή αρχείου SAF, το ARCHICAD θα μετατρέπει τα εξερχόμενα στοιχεία αναλόγως, έτσι ώστε οι διατομές 1D Μέλους να προσανατολίζονται σωστά στο λογισμικό λήψης.

Πώς Ξέρω Ποιο Τοπικό Σύστημα Συντεταγμένων να Επιλέξω;

Εάν έχετε εισαγάγει προκαθορισμένες Ρυθμίσεις Μεταφραστή SAF, βελτιστοποιημένες για ένα συγκεκριμένο λογισμικό, το Τοπικό Σύστημα Συντεταγμένων ορίζεται σωστά.

Δείτε:  Λήψη Αρχείων Δεδομένων SAF Βελτιστοποιημένων για Δομοστατικές Εφαρμογές.

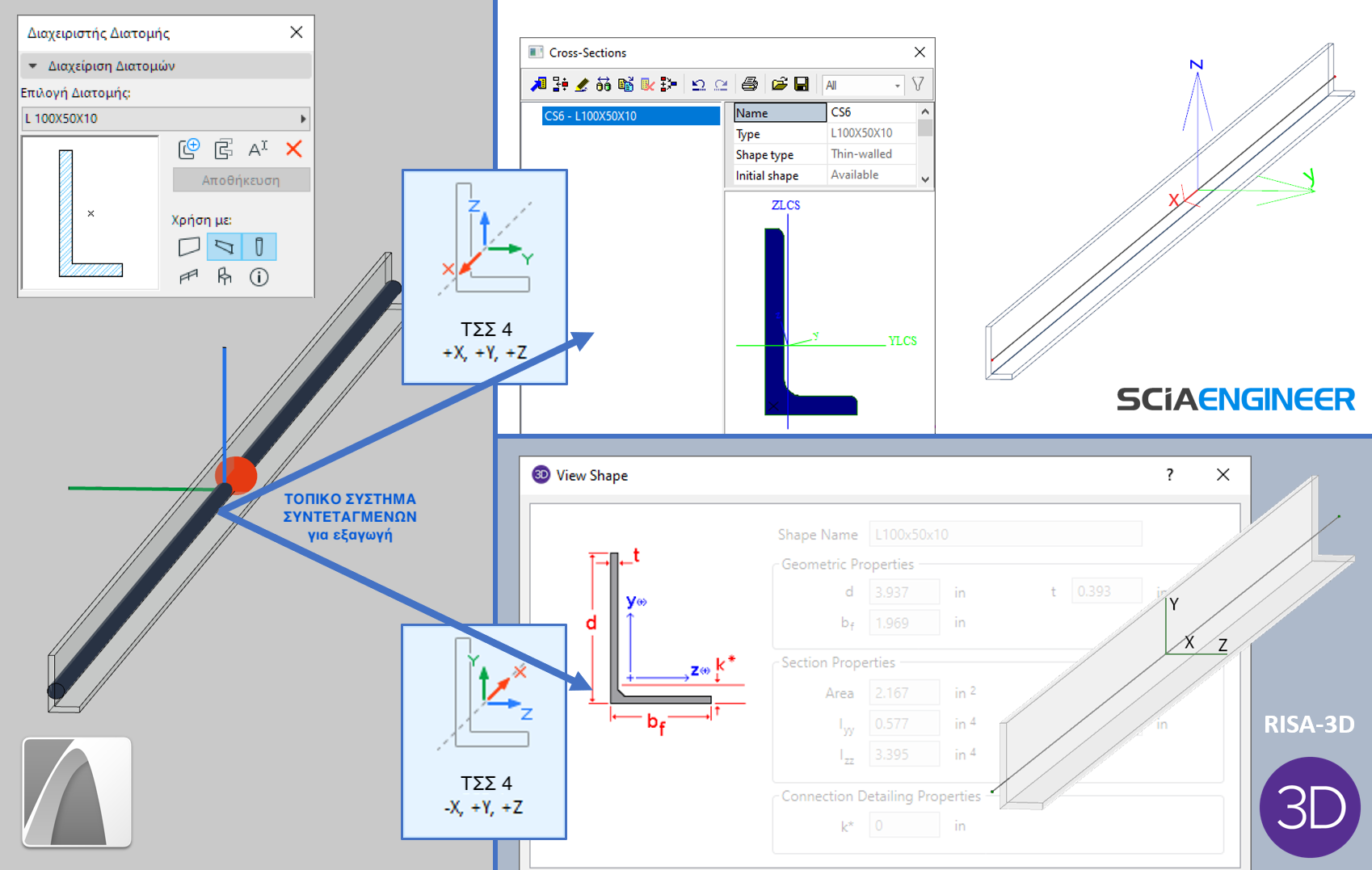

Για να προσδιορίσετε το ΤΣΣ που χρησιμοποιεί το λογισμικό λήψης, κάντε τα εξής (και δείτε την παρακάτω εικόνα):

1.Αντιστοιχήστε μία σχήματος-L Διατομή ARCHICAD στο αντίστοιχό του στο λογισμικό λήψης. (Χρησιμοποιήστε μία μη συμμετρική διατομή - όπως μία L - της οποίας ο προσανατολισμός είναι προφανής.)

2.Στο λογισμικό λήψης, τοποθετήστε την αντίστοιχη Διατομή L χρησιμοποιώντας την προεπιλεγμένη τοποθέτησή της (χωρίς επιπλέον περιστροφή ή κατοπτρισμό), έτσι ώστε να προσανατολίζεται όπως η διατομή ARCHICAD.

3.Δείτε την θέση της τοποθετημένης Διατομής στο ΤΣΣ του 1D Μέλους. Συνήθως, το Ευρωπαϊκό λογισμικό (π.χ. SCIA Engineer) χρησιμοποιεί το ΤΣΣ 0, ενώ το U.S. λογισμικό χρησιμοποιεί το ΤΣΣ 4 (π.χ. RISA-3D) ή το ΤΣΣ 3.

4.Στον Μεταφραστή Εξαγωγής SAF, επιλέξτε το ΤΣΣ που αντιστοιχεί στο δικό σας λογισμικό λήψης.

Σημείωση: Δεν χρειάζεται να ορίσετε ένα ΤΣΣ στον Μεταφραστή Εισαγωγής SAF. Όταν εισάγετε ένα αρχείο SAF, το ARCHICAD  μετατρέπει αυτόματα τις θέσεις των εισαγόμενων στοιχείων, με βάση τα δεδομένα Μοντέλου “ΤΣΣ της διατομής”.
