Διάφορες Ρυθμίσεις (Εξαγωγή σε SAF)

ΜΗ ΔΙΑΘΕΣΙΜΟ στο ARCHICAD STAR(T) Edition 2022

Προσπελάστε τις ρυθμίσεις Μεταφραστή SAF στο:

Αρχείο > Διαλειτουργικότητα > SAF > Μεταφραστές SAF.

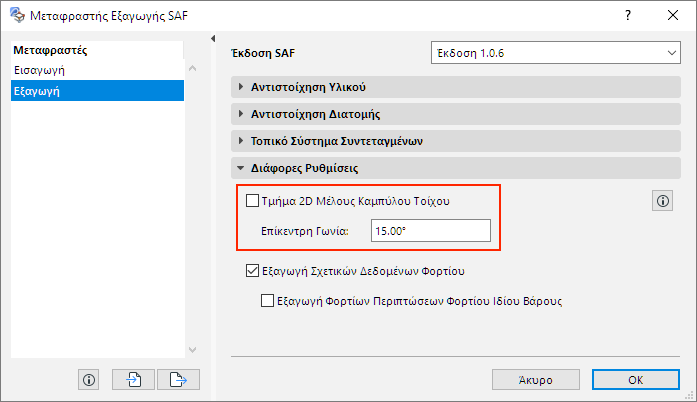

Τμήμα 2D Μέλους Καμπύλου Τοίχου (Προκαθορισμένο = ΟΧΙ)

Αυτό το πάνελ επηρεάζει την εξαγωγή SAF των 2D Μελών που δημιουργούνται από καμπύλους Τοίχους.

Η κατάτμηση είναι εξ ορισμού ανενεργή. Εάν το λογισμικό λήψης δομικής ανάλυσης μπορεί να χειριστεί καμπύλα 2D Μέλη που δημιουργούνται από καμπύλους Τοίχους, μη τσεκάρετε το κουτάκι.

Πότε Πρέπει να Ενεργοποιήσετε την Κατάτμηση;

Τσεκάρετε το κουτάκι εάν το λογισμικό δομικής ανάλυσης (υποδοχέας) δεν μπορεί να χειριστεί καμπύλους Τοίχους. Το καμπύλο 2D μέλος θα εξαχθεί ως πολλαπλά τμήματα.

Στο πεδίο Επίκεντρη Γωνία: Ορίστε μία μέγιστη επίκεντρη γωνία για τα προκύπτοντα τμήματα.

–Τα προκύπτοντα τμήματα θα προσεγγίσουν την επίκεντρη γωνία που έχετε ορίσει (χωρίς υπέρβασή της), αλλά υπόκεινται στις ακόλουθες προσαρμογές:

-Εάν ο καμπύλος Τοίχος περιέχει επιπλέον κόμβους εκτός από τα τελικά σημεία του (π.χ. δομικούς κόμβους όπου ένα συνδετικό στοιχείο συναντά τον Τοίχο), τότε θα δημιουργηθούν τμήματα έτσι ώστε τα τελικά τους σημεία να συμπίπτουν με αυτούς τους υπάρχοντες κόμβους.

-Με βάση αυτές τις θέσεις κόμβων, οι πραγματικές τιμές της επίκεντρης γωνίας (και τα μήκη τμημάτων) θα διαφέρουν.

Σημαντικές Σημειώσεις

–Εάν διαλέξετε Τμήμα 2D Μέλους Καμπύλου Τοίχου: το λογισμικό λήψης θα δημιουργήσει πρόσθετα τελικά σημεία τμήματος για να συμπέσει με τους κόμβους οποιασδήποτε Δομικής Στήριξης και Δομικών Αναλυτικών Συνδέσμων οι οποίοι είναι προσαρτημένοι στον καμπύλο Τοίχο.

–Οι εσωτερικές ακμές των τμημάτων Τοίχου που εξήχθησαν πρόσφατα, θα έχουν Βαθμούς Ελευθερίας Ακμής ρυθμισμένες σε Άκαμπτο (ανεξάρτητα από τις τιμές Βαθμού Ελευθερίας των αρχικών ακμών του Τοίχου).

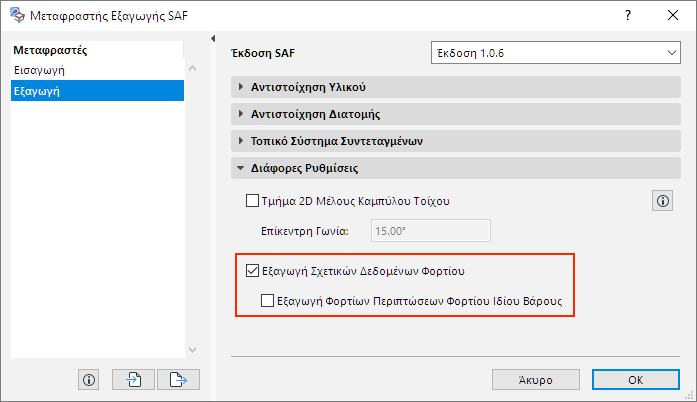

Εξαγωγή Σχετικών Δεδομένων Φορτίου

Ενεργό, εξ ορισμού:

Απενεργοποιήστε αυτόν τον έλεγχο εάν θέλετε να αγνοήσετε όλα τα δεδομένα που σχετίζονται με το Φορτίο κατά την εξαγωγή του Δομικού Αναλυτικού Μοντέλου σε SAF.

Για παράδειγμα, στα ακόλουθα σενάρια που περιλαμβάνουν αποστολή δεδομένων μετ' επιστροφής:

•το δομοστατικό λογισμικό χρησιμοποιεί δεδομένα Φορτίου που δεν αναγνωρίζονται από το ARCHICAD

•ο αρχιτέκτονας επιλέγει να μην ενσωματώσει τα δεδομένα Φορτίου του αρχείου SAF στο μοντέλο ARCHICAD

Σε τέτοιες περιπτώσεις, η μετ' επιστροφής ανταλλαγή δεδομένων μπορεί να έχει ως αποτέλεσμα την απώλεια δεδομένων που σχετίζονται με Φορτίο. Για να αποφύγετε αυτήν την απώλεια, μπορεί να θέλετε να απενεργοποιήσετε το κουτάκι τσεκαρίσματος. Τα δεδομένα Φορτίου θα αγνοηθούν.

Αγνόηση Φορτίων Ιδίου Βάρους

ΟΧΙ (ανενεργό), εξ ορισμού.

Τα περισσότερα λογισμικά ανάλυσης δεν χειρίζονται Φορτία ιδίου βάρους από εξωτερικά προγράμματα.
