A terv élethű megjelenítése érdekében az elemekhez felületeket rendelhet. A felületek tartalmazhatnak színeket, textúrákat és fényhatásokat. A felületek megjeleníthetők a 3D ablakban, a Metszet/Homlokzat/BF és 3D dokumentum ablakokban valamint a Fényképezés ablakokban. Színük és textúrájuk a 2D kitöltéseknél is használható.
Az ARCHICAD könyvtárban több száz előre meghatározott felület található, így mindenki megtalálja az igényeinek megfelelő elemet. További felületek is elérhetők a BIM Components oldalon a Felületek párbeszédpanelről.
Lásd Felületek létrehozása, betöltése és megosztása (minden motor).
A felületek létrehozhatók vagy módosíthatók a Felületek párbeszédpanelben (Beállítások > Elemattribútumok > Felületek). Az itt beállított felületek ezután szerkezeti elemekhez lesznek rendelve az Építőanyagokon keresztül (amelyek egy Kitöltést és egy Felületet tartalmaznak).
Megjegyzés: A Felület megadása az Attribútumkezelőben is elérhető: lásd Felületek (Attribútumkezelő).
Miután hozzárendelt egy Építőanyagot valamely elemhez, az elem az Építőanyaghoz meghatározott Felületet fogja használni. Ez a felület azonban felülírható az elemnél (használja a Felületfestést vagy a Felület felülírása vezérlőket az elem beállításainak Modell panelén).
Lásd még: Felületek felülírása a Felületfestés opcióval és Felületek felülírása az Elembeállításoknál.

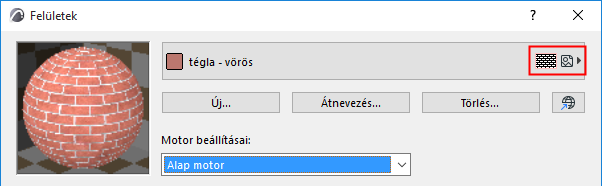

Bizonyos felületek meghatározásában fedő kitöltés és/vagy textúra is található, melyeket ikonok jeleznek. Például ez a felület fedő kitöltést, vagy textúrát is ábrázolhat:
További információért a textúrák használatáról a Cineware felületeken lásd Textúrák (Cineware felületek).
Látható textúrák megjelenítésének szerkesztéséhez a 3D ablakban ld. 3D textúra illesztés.
Lásd még Alapértelmezett textúraillesztések / Textúra visszaállítása.
Fedő kitöltés és textúrák megjelenítése a 3D ablakban
Felületi fedő kitöltés megjelenítéséhez:
•használja a Vektoros motort (Nézet > 3D stílusok)
•a 3D stílusok lehetőségnél lévő Vektoros kitöltés jelölőnégyzet legyen bejelölve

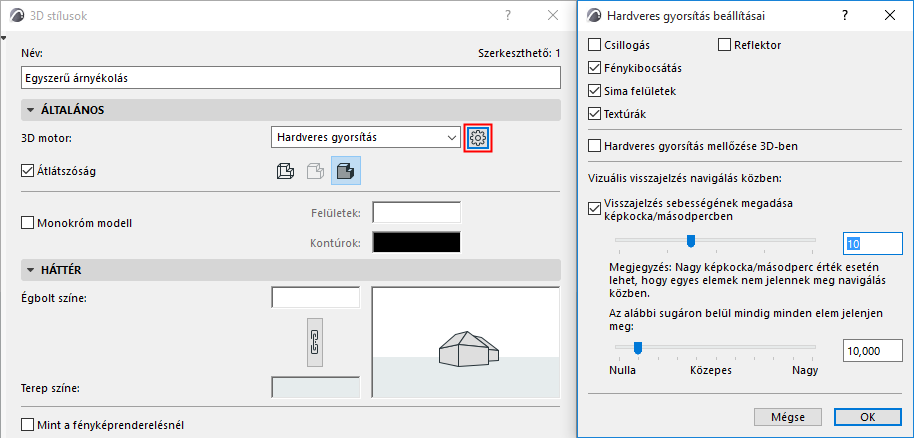

A felület textúrák megjelenítéséhez:
•használja a hardveres gyorsítás motort (Nézet > 3D nézet beállításai > 3D stílusok)
•ügyeljen, hogy a Hardveres gyorsítás beállításoknál legyen bejelölve a Textúrák jelölőnégyzet (kattintson a További beállítások lehetőségre a 3D stílusok beállításainál).
Megjegyzés: A textúrák irányát és kezdőpontját testre szabhatja a 3D nézetekben.
Lásd 3D textúra illesztés.
Megjegyzés az ÁLTALÁNOS felülethez
Az ÁLTALÁNOS felület csak az Építőanyagok, Elemfelületek és GDL esetén elérhető. ÁLTALÁNOS felület esetén a felület egy adott elemhez tartozó Nézetvonalak toll alapján meghatározott, egységes kitöltésű színben jelenik meg.
Alapértelmezett beállításként az új Építőanyagok és a GDL-ben meghatározott új Felületi beállítások ezt az Általános felületet fogják kapni. Segítségével elkerülhető a nem megfelelő felülethez való hozzárendelés, és a nem létező jellemző létrehozása. Ez az ARCHICAD kódolt eleme, és nem elérhető a Felületek párbeszédpanelen, sem az Attribútumkezelőben.
